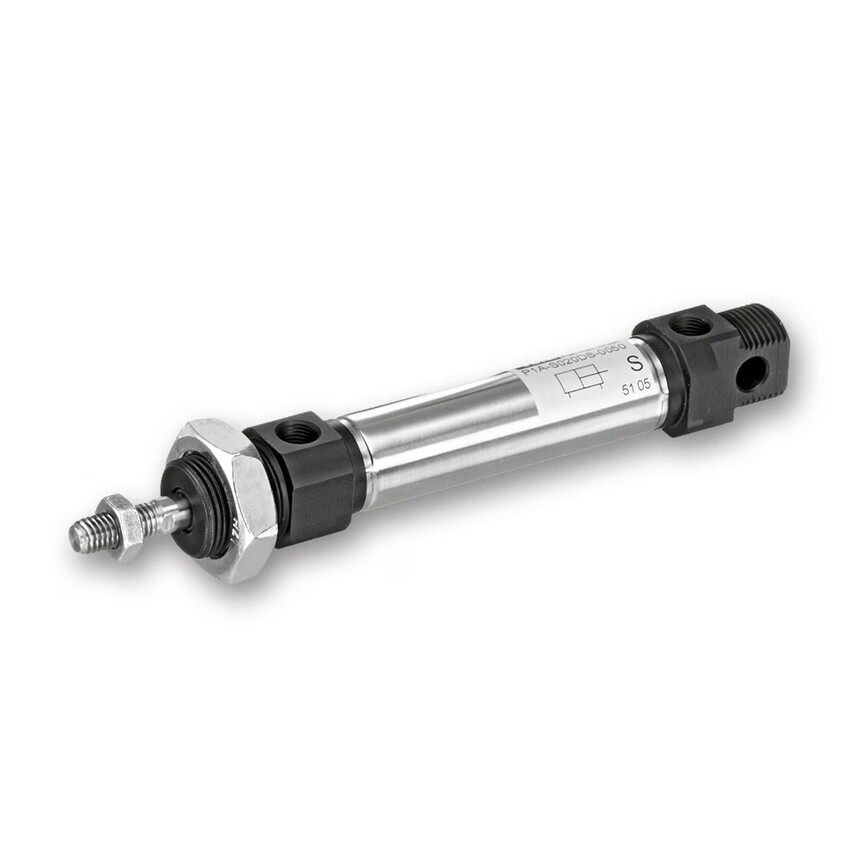

迷你 ISO 6432 气缸 - P1A 系列 # Parker // 派克 |
| 产品系列： | 气缸 |
| 产品类型： | 线性执行器、气缸执行器 |
| 科技： | 气体力学 |
| 气缸类型： | 非导向、导向、通杆、加长活塞杆 |
| 气缸动作： | 双作用、单作用弹簧复位、单作用弹簧推进 |
| 孔径： | 10 至 25 毫米 |
| 最大行程长度： | 1000 毫米，39.3 英寸 |
| 延长行程力： | 47 至 295 N，6 bar |
| 缩回行程力： | 40 至 247 N（6 bar 时） |
| 缓冲类型： | 橡胶缓冲器固定，气动可调 |
| 端口尺寸： | M5、G 1/8 |
| 杆端螺纹类型： | 雄 |
| 最大工作压力： | 10 巴，145 磅/平方英寸 |
| 工作温度： | -20 至 80 °C（标准）、-10 至 150 °C（高）、-4 至 176 °F（标准）、14 至 302 °F（高） |
| 位置传感类型： | 可选支架（仅限标准温度） |
| 安装选项： | ISO 6432 标准 |
| 符合规格： | ISO 6432 标准 |
| 活塞杆材质： | 不锈钢 |
| 机身材质： | 不锈钢 |
| 端盖材料： | 铝 |
| 体型： | 圆 |
| 耐腐蚀性包括： | 是的 |
| 修： | 不 |
完整的产品描述
卫生设计、耐腐蚀材料的使用以及使用我们的食品级润滑脂进行初始润滑，使气缸适用于食品工业应用。这些气缸特别适用于包装、食品和纺织行业的轻型任务。
可调节的气动缓冲允许更大的负载和更高的运行速度，使气缸适合更苛刻的任务P1A 系列气缸适用于广泛的应用。精心的设计和高质量的制造确保了较长的使用寿命和最佳的经济性。安装尺寸完全符合 ISO 6432 和 CETOP RP52P，大大简化了安装和全球互换性。
市场：
• 工厂自动化
• 机床
• 包装机械
• 车辆装配设施
• 物料搬运
特点/优点：
• 紧凑光滑的圆形圆柱体设计。
• 孔径 10 至 25 mm，行程可达 500 mm。
• 高温温度范围高达 +150°
• 不锈钢管和阳极氧化端盖，提高耐腐蚀性
• 标配
不锈钢活塞杆 • P8S 系列
安装件和传感器系列 • IO-Link 支持 P8S CPS 传感器
• 久经考验的派克 Prädifa 密封技术，使用寿命长
应用：
一般工业 – 线性运动
• 推动物体
• 停止/保持/移动
一般工业 - 夹紧
• 夹紧物体
• 固定/保持到位
一般工业 - 保持
• 提升、移动、夹紧
一般工业 - 控制
• 改变车道、方向
• 改变水平
包装 – 移动
• 推/拉物体
• 分拣、输送
■ 双作用缓冲缓冲型气缸有 10、12、16、20 和 25 毫米的孔径可供选择，标准行程长度为 10 至 320 毫米。
■ 带缩回方向弹簧复位的单作用气缸可用于所有孔径，行程长度可达 80 毫米。
■ 前进方向弹簧复位的单作用气缸有 16 个、 20 和 25 毫米的孔径尺寸，行程长度可达 80 毫米。
可调节的气动缓冲允许更大的负载和更高的运行速度，使气缸适合更苛刻的任务。这些气缸有 16、20 和 25 毫米的孔径可供选择，标准行程长度为 20 至 500 毫米。P1A 迷你 ISO 6432 气缸有多种标准型号，例如非标准行程长度、加长活塞杆、直通活塞杆和高温版本，所有这些都由全系列传感器和安装件支持。
■ 带杆导向模块
的 P1A P1A 迷你 ISO 6432 气缸可以配备一个外部杆导向模块，安装后可防止活塞旋转，使气缸能够抵抗转弯力矩和更大的横向力。这些轴承有 U 型滑动轴承或 H 型直线球轴承。杆导向装置的主体具有预钻的安装孔，并通过柔印联轴器连接到活塞杆，有助于减轻气缸中应力的积累。带杆导向模块的 P1A 气缸的孔径为 12 至 25 毫米，行程长度可达 250 毫米。
一般技术数据：
• 国际标准：符合 ISO 6432
• 孔径：Ø10、Ø12、Ø16、Ø20 和 Ø25mm
• 行程长度：5 至 1000mm
• 型号：
- 双作用 - 双作用
，带通杆
- 单作用弹簧 Return
- 单作用弹簧推进
• 缓冲 ：
- 橡胶缓冲器固定 Ø12、Ø16、Ø20 和 Ø25mm
- 可调节气动 Ø16、Ø20 和 Ø25mm
- 位置传感 ： 标准温度设计的气缸配有磁铁，用于接近位置传感。可选的支架可牢固地固定在气缸筒的任何地方，允许安装电子型传感器或干簧开关，这些传感器或簧片开关可配备飞线或电缆插头连接器。高温版本的活塞中没有磁环，因此不能与传感器一起使用。
- 安装：提供各种表面处理和不锈钢安装。
- 安装位置：任何
作和环境数据：
•作介质：为了获得最佳使用寿命和无故障运行，应使用符合 ISO 8573-1：2010 质量等级 3.4.3 的干燥、过滤的压缩空气。这规定了室内作的露点为 +3°C（负温作应选择较低的露点，我们建议使用在线干燥器），并且与大多数带有标准过滤器的标准压缩机的空气质量一致。
• 工作压力 ： 最大
10 bar • 工作温度 ：
- 标准温度 -20°C 至 +80°C
- 高温 -10°C 至 +150°C（Ø12、Ø16、Ø20 和 Ø25mm）
- 碳氟化合物外部密封件 - FPM（碳氟橡胶） -20°C 至 +80°C
• 预润滑：通常不需要进一步润滑。如果引入额外的润滑，则必须继续进行。
• 耐腐蚀性：高耐腐蚀性和耐化学性。
材料规格 - 气缸：
• 端盖 ： 阳极氧化铝
• 气缸筒 ： 不锈钢
• 活塞杆 ： 不锈钢
• 活塞杆螺母 ： 不锈钢
• 安装螺母 ： 不锈钢
• 刮刀环 ： 碳氟化合物外密封件 - FPM（碳氟橡胶）
• 活塞杆密封件
- 标准温度 - NBR（丁腈橡胶）
- 高温 - FPM（碳氟橡胶）
- 碳氟化合物外密封件 - FPM（碳氟橡胶）
• 活塞，完整：
- 标准温度 - NBR（丁腈橡胶）/钢
- 高温 - HNBR（氢化丁腈橡胶）/钢
• 磁铁：塑料涂层磁性材料
• 活塞密封件：
- 标准温度 - NBR（丁腈橡胶）
- 高温 - FPM（氟碳橡胶）
• O 形圈（内部）：NBR（丁腈橡胶）
• 活塞杆轴承：多层 PTFE（聚四氟乙烯）/钢
• 缓冲螺钉：不锈钢
• 复位弹簧（仅限单作用）：表面处理的弹簧钢
材料规格 - 杆导向模块：
• 主体 ： 阳极氧化铝
• 导杆，H 型 ： 不锈钢
• 前板 ： 阳极氧化铝
• 导杆，U 型 ： 不锈钢
• 前板 ： 镀锌钢
• 滑动轴承 ： 青铜
型号 | |||
型号 | |||
型号 | ||||
型号 | ||||
气缸缸径 | |
