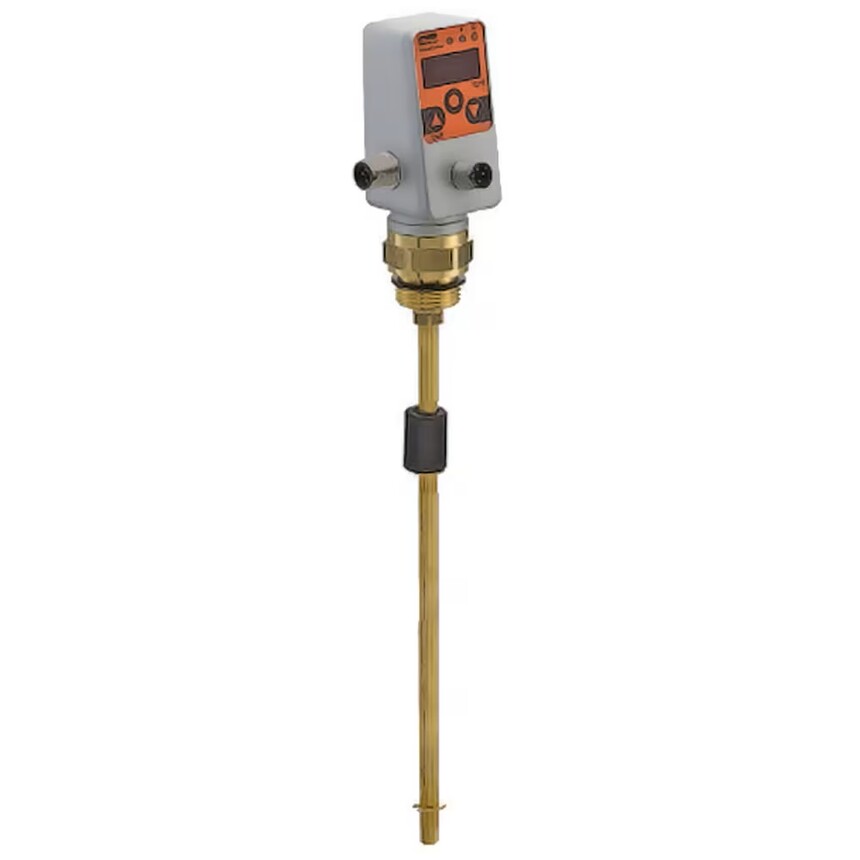

Parker 一 SCTSD-L组合开关

SCTSD-L组合开关的设计符合液压设备制造的要求。它结合了固定机械式液位开关和带显示、可调温度开关的功能。

液位
油箱液位是通过高动态、密封的磁性浮子来进行测量，该浮子可在双稳态簧片触点之间切换。M12插头的针脚兼容现有系统的通用定义。液位触点根据常规油箱尺寸进行预设。两种标准开关输出可供选择：
• 最低液位报警和最低液位关闭设备
• 最低及最高液位关闭设备

开关位置是根据派克多年的经验和DIN标准来选择的。出于安全考虑（故障安全/闭合电路），标准开关为常闭触点设置。

触点可在厂内更改，并根据客户的要求进行预设。

温度
温度通过传感器检测；然后通过SCTSD温度控制器进行评估及实时显示。具备了便捷的开关输出（窗口，开/关），以及机械开关无法实现的智能设置操作。通常，冷却开/关和关闭设备的温度功能输出已完成出厂预设。温度阈值是基于标准液压油（HLP）而设定的。可通过按键单独调整每个温度输出的监测阀值（如冷却和停机）：
• 开/关切换温度阀值
• 常开/常闭触点
• 迟滞/窗口功能
• 时间延迟和衰减

有3种不同的温度开关输出方式可供选择（见：SCTSD-L-....-KIT5 ）：
• 2个开关输出
• 1个开关和1个模拟输出
• 2个开关输出和1个模拟输出

特点/优势：
• 结构紧凑
• 温度显示
• 可单独调节的温度开关输出
• 开关迟滞小
• 出厂预设
• 标准液压油适用
• 冷却开/关
• 关闭设备（Tmax）
• 固定液位触点
• 仅一个浮子
• 预设的最低液位报警和关闭设置
• 最低/最高液位关闭设备。
• 探头长度可达1米

市场：
• 工业

应用：

• 液压设备制造

产品	探头长度
SCTSD-L-060SO-250FO	285 mm
SCTSD-L-130FO-180FO-17	215 mm
SCTSD-L-135FO-165FO	200 mm
SCTSD-L-135FS-185FO	220 mm
SCTSD-L-135SO-185FO	220 mm
SCTSD-L-135SO-185FO-15	220 mm
SCTSD-L-160FO-200FO-17	235 mm
SCTSD-L-160FO-210FO	245 mm
SCTSD-L-160FO-210FO-15	245 mm
SCTSD-L-165FS-215FO	250 mm
SCTSD-L-165FS-215FO-17	250 mm
SCTSD-L-180FO-240FO	275 mm
SCTSD-L-190FS-220FO-17	255 mm
SCTSD-L-190FS-277FO	312 mm
SCTSD-L-190FS-277FO-17	312 mm
SCTSD-L-195FO-255FO	290 mm
SCTSD-L-225FO-285FO	320 mm
SCTSD-L-240FO-300FO	335 mm
SCTSD-L-240FO-300FO-17	335 mm
SCTSD-L-260FO-330FO	365 mm
SCTSD-L-260FO-330FO-17	365 mm
SCTSD-L-280FC-330FO-17	365 mm
SCTSD-L-280FO-330FO	365 mm
SCTSD-L-290FO-360FO-15	395 mm
SCTSD-L-315FO-385FO	420 mm
SCTSD-L-315FO-385FO-17	420 mm
SCTSD-L-360FO-435FO	470 mm
SCTSD-L-380FC-460FO-17	495 mm
SCTSD-L-380FO-460FO-17	495 mm
SCTSD-L-420FC-500FO-17	535 mm
SCTSD-L-420FO-500FO	535 mm
SCTSD-L-430FO-550FO	585 mm
SCTSD-L-440FO-490FO	525 mm
SCTSD-L-510FO-560FO	595 mm
SCTSD-L-60SO-135FO	170 mm
SCTSD-L-650FO-700FO	735 mm
SCTSD-L-790FO-840FO	875 mm
