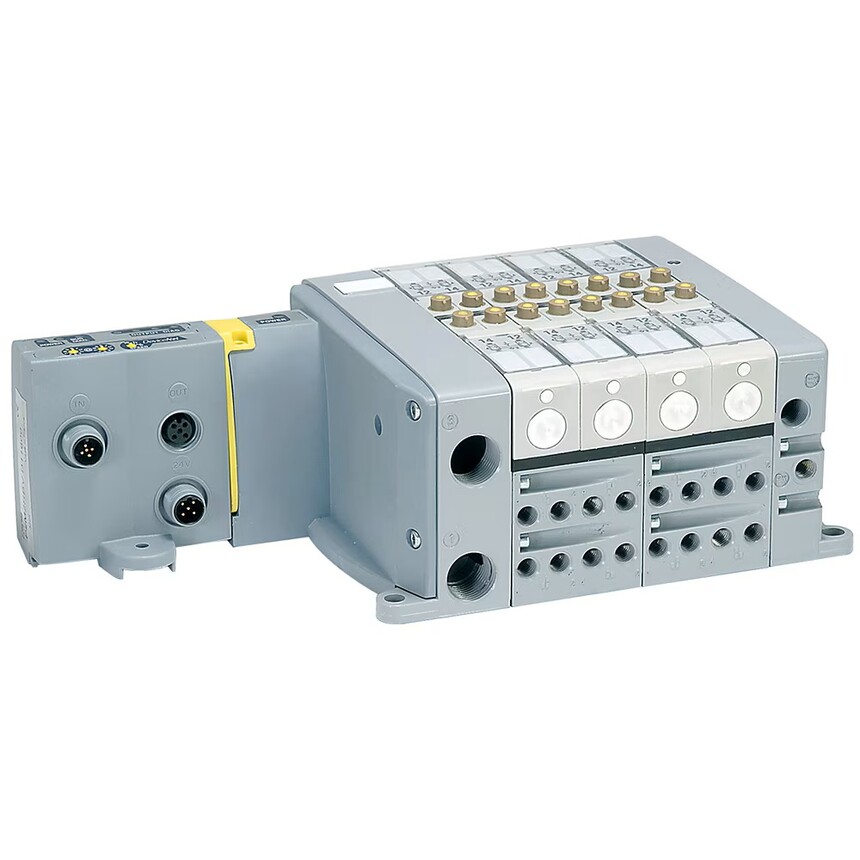

气动现场总线——Moduflex系列 # Parker // 派克 |
| 与流体类型共同使用: | Inert Gases |
| 最高运行温度: | 130 °F, 54 °C |
| 最大流速: | 0.8 Cv |
| 最低运行温度: | 32 °F, 0 °C |
| 启动类型: | N/A |
| 最大运行压力: | 120 psig |
| 功能: | The Moduflex series is an air piloted stacking valve. Functions are 4/2, 3/2, and dual 3/2. S series, T series, and V series wiring configurations. V series collective wiring- 20 and 25 pin Dsub, Devicenet, Profibus DP, CANopen, Interbus-S, and ASi. |
| 阀体材料: | Nickel Plated Brass Body |
| 密封材料: | Buna N |
| 应用: | 与Moduflex、Isys Micro和Isys ISO一起使用 |
| 现场总线协议: | DeviceNet | Profibus-DP | AS-I | CANopen | Interbus-S总线协议 |
| Inputs/Outputs: | 16个电磁控制| Modulfex AS-i模块可提供6或8个输入，和6或8个(最多)电磁铁输出 |
| 选件: | 没有扩展选项 |
| 配置: | 通过现场总线每个阀块最多可控制16个电磁铁 |
完整的产品说明
H系列ISO、H系列Micro系列以及Moduflex系列阀采用的Moduflex现场总线。Moduflex总线易与许多PLC相连接。Moduflex现场总线支持的协议有DeviceNet、Profibus-DP、AS-i、CANopen和Interbus-S。通过Moduflex现场总线最多可以控制16个电磁铁。Modulfex AS-i模块最多可支持8个输入和8个电磁铁输出。
• 对于H 系列ISO、H系列Micro系列以及Moduflex系列阀
• 采用协议：DeviceNet、Profibus-DP、AS-i、CANopen和Interbus-S
• I/O选项：16个电磁控制，Modulfex AS-i模块最多可支持8个输入和8个电磁铁输出
• 总线扩展：不支持总线扩展
• 每节点最大I/O点数：Moduflex AS-i模块支持6或8个输入，6或8个电磁输出
• 可容每个阀块最多线圈：通过现场总线，每个阀块最多可控制16个电磁铁。
附件：
• M12 A-Code线—4，5针插头和插座
• M8电缆—3针插头和插座
• 对于Profibus缆线—M12插头连接M12插座
• Profibus终端电阻—M12插头
• 对于Devicenet和CANopen线—M12插头连接插座；总线弹力
• 对于DeviceNet和CANopen终端电阻—M12插头
连接：
• M12电源线插头
• Profibus：总线输入M12B型插头，总线输出 M12 B型插座
• 对于DeviceNet：总线输入M12 A型插头，总线输出 M12A型插座
• CANopen：总线输入 M12A型插头，总线输出 M12A型插座
• 对于InterBus-S：总线输入M23插头，总线输出 M23插座
