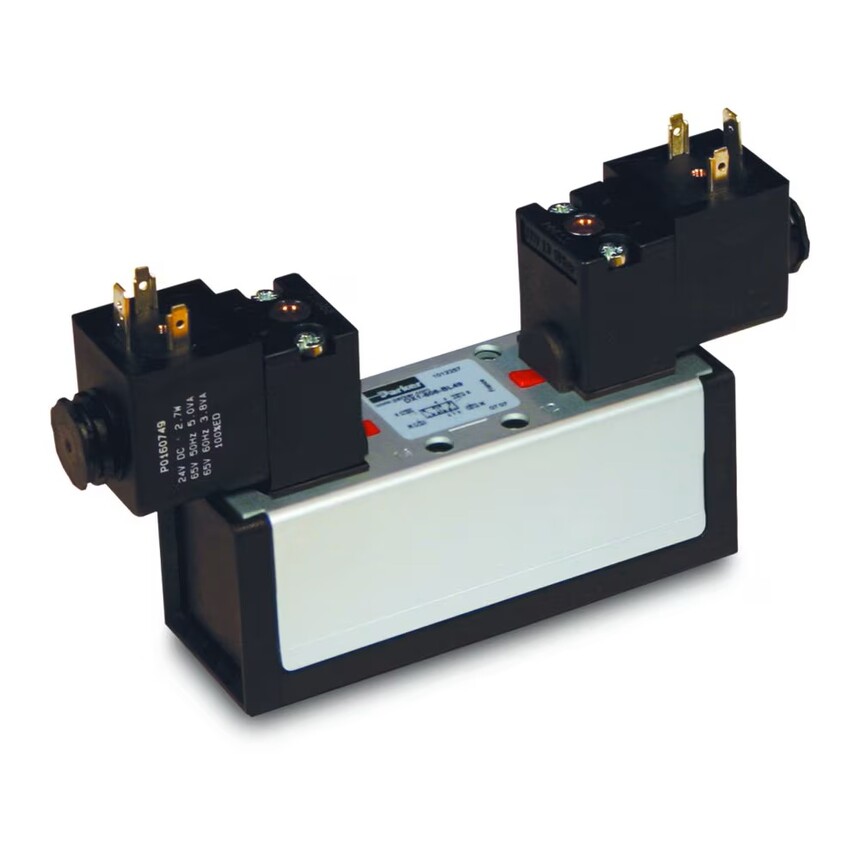

ISO 气动电磁阀 - DX ISOMAX 5599-1 系列 # Parker // 派克 |
| 最高运行温度: | 140.0 °F, 60.0 °C |
| 最低运行温度: | 14.0 °F, -10.0 °C |
| 最大运行压力: | 5.1 Cv |
| 阀门类型: | 4通 |
| 位置数量: | 2位，3位 |
| 端口数量: | 5通 |
| 启动类型: | 电磁先导控制 &远程先导控制 |
| 安装类型: | 汇流板，底板 |
| 符合规格: | ISO 5599-1, ISO 5599-1, IP65 |
| 端口尺寸: | 1/4" | 3/8" | 1/2 |
| 端口类型: | BSPP, NPT |
| 最小流速: | 1,27 到 5,1 Cv |
| 最大流速: | 2,1 到 8,0 Cv, 2070 到 7850 L/min |
| 额定流量系数: | 1250 到 5000 L/min |
| 输入电压: | 24VDC 到 120VAC |
| 电气连接: | 3针22mm DIN B, 3针30mm DIN A |
| 额定压力: | VAC - 145 psig, -0.9 到 10 bar |
| 最小运行压力: | 15 psig |
| 工作温度: | -10 到 60 °C, 14 到 140 °F |
| 介质: | 惰性气体 |
| 润滑剂: | 不需要 |
| 功耗: | 30mm: 2,5W/3VA - 4,5W/5VA | 22mm: 3W/5VA |
| 阀体材料: | 玻璃纤维增强聚酰胺 |
| 密封材料: | 陶瓷 |
完整的产品说明
DX ISOMAX 5599系列阀是内先导/外先导底板安装式阀。ISOMAX 尺寸 1，2，和 3 阀都不带插头，可以安装在独立底板或多个阀组成的汇流板。 1/4，3/8，或 1/2 NPT/BSPP 接口可选。阀的功能可选：
• 5/2两位五通，单电控，弹簧或气复位
• 5/2两位五通，双电控
• 5/3三位五通，双电控，中封或中泄
每个线圈可以使用3针的30mm的DIN插头单独接线。DX ISOMAX系列阀可以通过移动电磁线圈下面的垫片，把阀从内先导转换成外先导，内先导是指进气口#1口的压力可以连接到先导阀的出口，动作时，气压通过，到达主阀芯一端推动主阀芯动作。 外先导是指阀的"内部 "压力来自于 "外先导口" 而不是进气口#1口。ISOMAX 阀使用陶瓷阀芯可以做到低摩擦，快速响应，和抗污染恶劣环境.
• 功能(s)：5/2两位五通，5/3三位五通
• 操作：电磁控制
• 安装类型：汇流板，底板
• 安装：符合 ISO 5599-1 标准
• 汇流板最多能安装阀的个数：21
• 接口尺寸：1/4," 3/8," 1/2"
• 接口螺纹类型：BSPP，NPT
• 最小流量(Cv)：0.6
• 最大流量(Cv)：4.15
• 额定流量(Qn) l/min：1680
• 流量(Q Max) l/min：6540
• 电压范围：24VDC - 120AC
• 电磁线圈连接类型：2-针 M12，3-针 22mm，3-针 30mm
• 证书/批准：ISO 5599-1，IP65
• 压力范围(psig)：VAC-145
• 压力范围(bar)：-0.9 - 10
• 电磁阀最小启动压力(psig)：15
• 温度范围(℃)：-10 - 60
• 温度范围(F)：14 - 140
• 介质：惰性气体
• 润滑：自润滑对乙酰氨基酚/陶瓷
• 功率：2.7W，3.7VA
• 阀体材料：聚酰胺增强或CED玻璃纤维
• 密封材料：陶瓷阀芯/丁晴橡胶密封
• 5/2两位五通，单电控，弹簧或气复位
• 5/2两位五通，双电控
• 5/3三位五通，双电控，中封或中泄
每个线圈可以使用3针的30mm的DIN插头单独接线。DX ISOMAX系列阀可以通过移动电磁线圈下面的垫片，把阀从内先导转换成外先导，内先导是指进气口#1口的压力可以连接到先导阀的出口，动作时，气压通过，到达主阀芯一端推动主阀芯动作。 外先导是指阀的"内部 "压力来自于 "外先导口" 而不是进气口#1口。ISOMAX 阀使用陶瓷阀芯可以做到低摩擦，快速响应，和抗污染恶劣环境.
• 功能(s)：5/2两位五通，5/3三位五通
• 操作：电磁控制
• 安装类型：汇流板，底板
• 安装：符合 ISO 5599-1 标准
• 汇流板最多能安装阀的个数：21
• 接口尺寸：1/4," 3/8," 1/2"
• 接口螺纹类型：BSPP，NPT
• 最小流量(Cv)：0.6
• 最大流量(Cv)：4.15
• 额定流量(Qn) l/min：1680
• 流量(Q Max) l/min：6540
• 电压范围：24VDC - 120AC
• 电磁线圈连接类型：2-针 M12，3-针 22mm，3-针 30mm
• 证书/批准：ISO 5599-1，IP65
• 压力范围(psig)：VAC-145
• 压力范围(bar)：-0.9 - 10
• 电磁阀最小启动压力(psig)：15
• 温度范围(℃)：-10 - 60
• 温度范围(F)：14 - 140
• 介质：惰性气体
• 润滑：自润滑对乙酰氨基酚/陶瓷
• 功率：2.7W，3.7VA
• 阀体材料：聚酰胺增强或CED玻璃纤维
• 密封材料：陶瓷阀芯/丁晴橡胶密封
