气动电磁阀 - H系列微型阀 - 欧洲
H系列微型阀是一款底座安装阀。它只有插入款，底座汇流板上可安装4种阀模块。功能4/2，4/3，和 双3/2。底座汇流板包含电路板布线/现场总线的集成。
| 最高运行温度: | 120.0 °F |
| 最低运行温度: | 5.0 °F |
| 最大运行压力: | 120.0 psig |
| 阀门类型: | 双3通，4通 |
| 位置数量: | 2位，3位 |
| 端口数量: | 5通 |
| 启动类型: | 电磁先导控制 |
| 超控功能: | 可配置（锁定，非锁定，或不适用） |
| 安装类型: | 汇流板，侧面或底部出口 |
| 歧管出口数量: | 32 |
| 端口尺寸: | 端板接口 - 3/8" | 汇流板工作口 - M7 |
| 端口类型: | 端板接口-BSPP 或 NPT | 汇流板工作口-公制 |
| 最小流速: | 0.23 Cv |
| 最大流速: | 0.28 Cv, 400 到 510 L/min |
| 额定流量系数: | 230 到 280 L/min |
| 输入电压: | 24VDC |
| 电气连接: | 25-针 多针插头 |
| 现场总线协议: | Ethernet I/P, Devicenet, ControlNet, Profibus, CANopen, ASi, Interbus-S, Modbus/TCP, Profinet IO |
| 符合规格: | EMC/CE, IP65 |
| 额定压力: | VAC - 120 psig, -9 到 8,3 bar |
| 最小运行压力: | 40 psig |
| 工作温度: | -15 到 50 °C, 5 到 120 °F |
| 介质: | 惰性气体 |
| 润滑剂: | 不需要 |
| 功耗: | 1W |
| 阀体材料: | 玻璃纤维增强聚酰胺 |
| 密封材料: | 丁晴橡胶 |

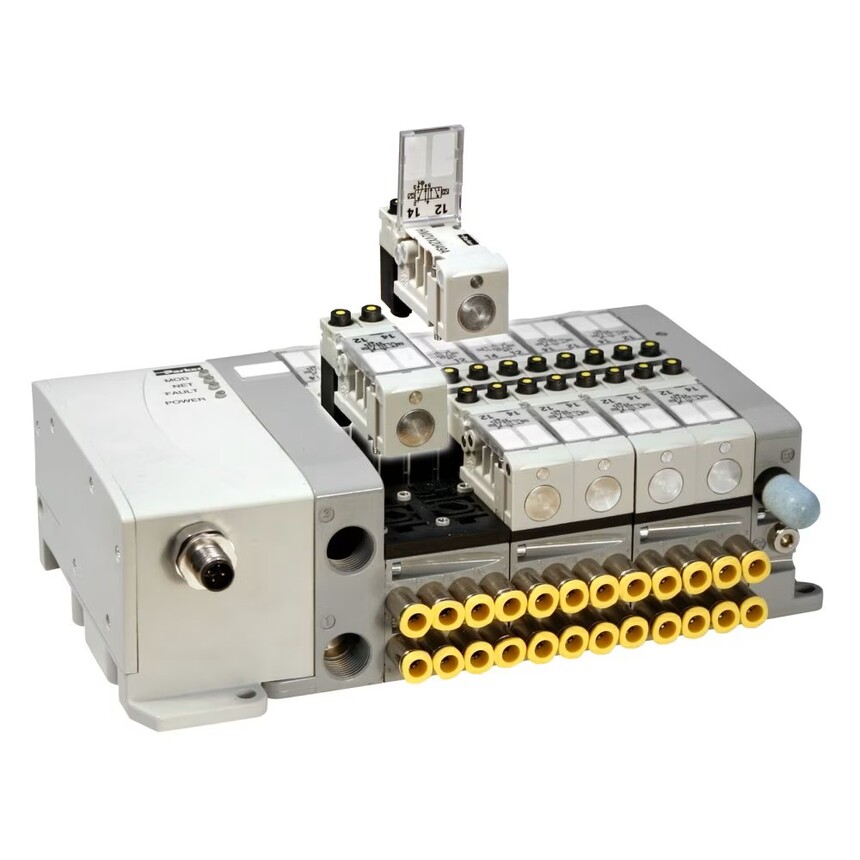

H系列微型阀是一种插件式底座安装阀。其背靠背设计实现了非常紧凑的汇流板，可以安装多达32个先导电磁阀，堆叠42毫米宽的金属底座，这些底座可安装4个阀模块，提供多达8种阀功能：
- 4/2，单电磁阀和双电磁阀
- 4/3双电磁阀，中间位置大多数接口关闭
- 双3/2，NC/NC，NO/NO和NC/NO
插件式汇流板底座包含用于集体配线的电路板，可以是单通道（用于单电磁阀）或双通道（用于双电磁阀）。汇流板底座侧面或底部有M7接口。可以在M7接口中安装几种尺寸的管接头。集体配线选项包括：
- 25针Dsub
- P2M Moduflex节点（IO-Link, Ethernet/IP, Profinet IO, EtherCAT, PowerLink, Modbus /TCP, CC-Link IE）
- Turck BL67（Ethernet/IP, Profinet IO, Modbus /TCP, Profibus DP, DeviceNet, CANopen）
- H系列工业通讯系统（Ethernet I/P, DeviceNet, ControlNet和Profibus DP）
H系列微型阀汇流板可以通过将位于右侧端板上的M7插头移动到适当的接口，从内先导转换为外先导控制意味着#1接口上的供应压力被引导到阀尾端，同时电磁线圈得电时，用于控制压力通过，然后作用于先导阀芯以便推动主滑阀。外先导控制是指阀从“外先导接口”而不是#1接口获得其“先导”压力。这些阀可以与H Fieldbus系列、Turcknet或Moduflex P2M节点一起使用。
市场
- 工厂自动化
- 包装机械
- 其它制程
特点/优势
- 紧凑的汇流板
- 多个气动区域
- 多达32个插件阀功能
- 多重配线连接
- 与Ethernet和IO-Link的工业通信
应用
- 机床
- 装配线
- 机械臂末端工具
- 纸箱成型机
- 堆垛
- 包装/捆绑
