气动手动阀 - PVL系列 # Parker // 派克

气动手动阀 - PVL系列

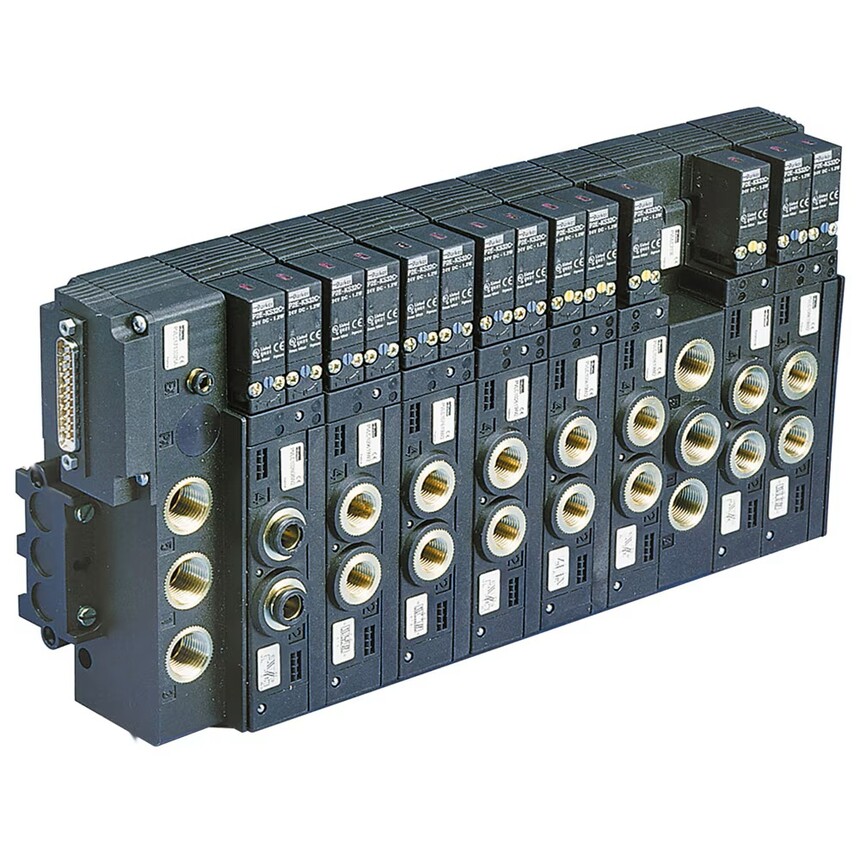

PVL系列阀是先导控制堆叠安装式阀。PVL阀可以带插头或不带插头。功能有两位五通，三位五通和双两位三通。电路接线用15mm 3 针DIN插头，或25针多针插头。先导气口用5/32"气管连接。

与流体类型共同使用:	Inert Gases
最高运行温度:	140.0 °F, 60 °C
最低运行温度:	5 °F, -15 °C
最大运行压力:	150 psig
功能:	Dual 3-way & 4-way, Solenoid air operated
阀门类型:	4通
位置数量:	2, 3
端口数量:	5
启动类型:	气动电磁铁
安装类型:	“阀块，阀底板”
端口尺寸:	M5, 1/8", 1/4"
端口类型:	“BSP英国管螺纹标准，NPT美国圆锥管螺纹标准”
最小流速:	0.17 Cv
最大流速:	1.2 Cv
输入电压:	12/24VDC, 120/240VAC
电气连接:	35mm DIN
符合规格:	“UL认证, NFC 79 300, IP65防护等级”
额定压力:	30-150 psig
最小运行压力:	30, 45 psig
工作温度:	-15 to 60 °C, 5 to 140 °F
介质:	惰性气体
润滑剂:	无要求
功耗:	“1.2W, 1.6VA”
阀体材料:	玻璃充填的聚酰胺
密封材料:	聚氨酯

PVL系列阀为内控气动先导、管式或叠加式的阀。PVL阀也可以配置为插装式或非插装式、带气动先导的电磁铁或气动先导控制。油口有M5、1/8、1/4或者是3/8等可选，油口形式也有NPT/BSFT/Tube数种可选。阀可供选择的功能有：

•5/2带单/双电磁铁或单/双气动先导；

•5/3带双电磁铁、中位开式或闭式；

•双向3/2带双电磁铁为常闭/常闭状态。

电气连接方式可选，有15mm3针DIN非插式接头，直接焊接在线圈上的，或者是25针Dsub集线式。气动先导的连接口是5/32管道。PVL阀可以配置成管式、叠加式或带集中接线。内控时，意味着气压通过油口#1直接进入电磁铁先导阀部分，当电磁铁动作后气压推动柱塞使阀芯换向。

•功能：5/2，5/3

•操作：电磁铁带气动先导控制

•安装类型：叠加式，管式

•最大叠加位置：16

•接口尺寸（inch）：M5,1/8,1/4,3/8

•接口类型：BSPP,NPT,Tube

•最小流量当量（Cv）：0.6

•最大流量当量（Cv）：1.2

•流量（Qn):270l/min

•流量（QMax）：1800l/min

•电压范围：12VDC到240VAC

•电磁铁连接型式：15mm3针DIN43650C，25针Dsub

•认证/许可证：UL，NFC79300,IP65

•压力范围（bar):2－10bar

•电磁铁最小操作压力：2.1bar

•温度范围：－15－60℃

•介质：惰性气体

•润滑：予润滑

•功率损耗：1W,1.6VA

•阀体材料：玻璃填充尼龙

•密封材料：聚氨酯
