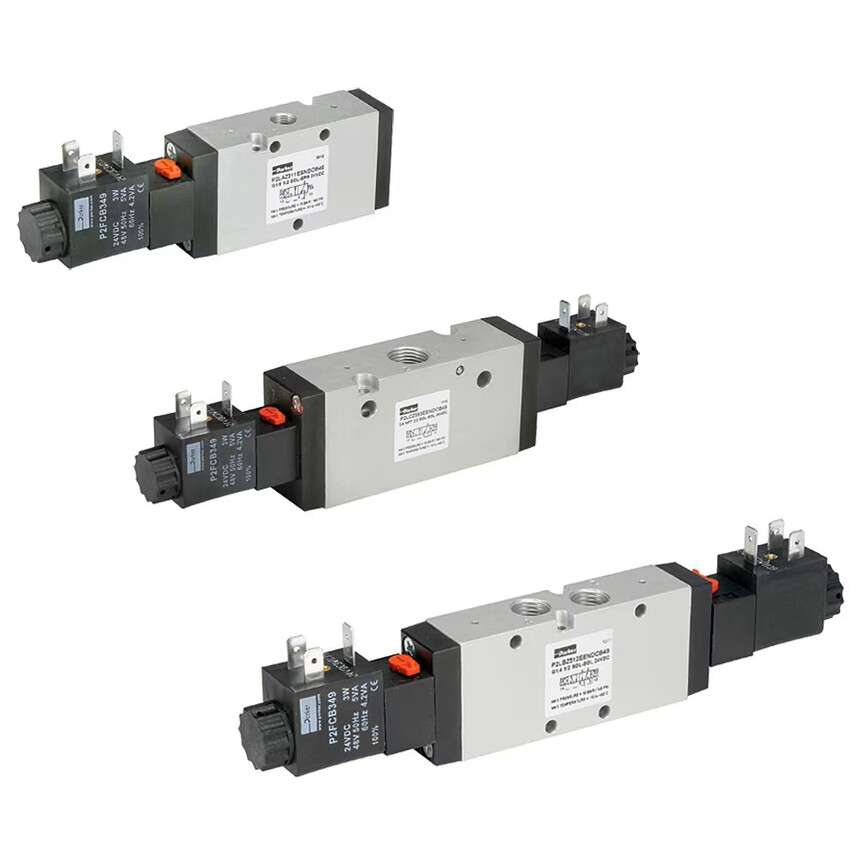

气动电磁阀 - Viking Xtreme 汇流板
Viking Xtreme 汇流板将高性能管接式阀安装在紧凑的IEM汇流板 上，适用于从通用行业到苛刻的工业应用，提供移动电压的电磁线圈选项，可提供多达12个阀位。
| 与流体类型共同使用: | Air |
| 最高运行温度: | 70 °C, 158 °F |
| 最低运行温度: | -40 °C, -40 °F |
| 最大运行压力: | 16 bar, 232.0 psig |
| 功能: | 3-way & 4-way, Solenoid & Remote Pilot Operated |
| 阀门类型: | 3 Way, 4 Way |
| 端口数量: | 3 or 5 |
| 启动类型: | Solenoid Air & Remote Pilot Operated |
| 超控功能: | Non-Locking and Locking Manual Overrides |
| 安装类型: | Inline, IEM aluminum bar |
| 符合规格: | Namur Mount Available |
| 歧管出口数量: | 12 |
| 端口尺寸: | 1/8", 1/4", 3/8", 1/2" |
| 端口类型: | BSPP, NPT |
| 最小流速: | 0.5 Cv |
| 最大流速: | 2.7 Cv |
| 输入电压: | 12, 24 VDC | 12, 24, 120, 240 VAC |
| 电气连接: | 15mm : 3 Pin ( DIN43605 Form C) | 22mm : 3 Pin (DIN 43650 Form B) , Grommet, Conduit | 30mm 3-Pin ( ISO 4400 Form A) |
| 额定压力: | VAC to 232 psig, VAC to 16 bar |
| 最小运行压力: | 22, 46, 51 psig |
| 工作温度: | -40 to 60 °C, -40 to 140 °F |
| 介质: | Air |
| 功耗: | 2.5W to 7.3W |
| 阀体材料: | Anodized Aluminum |
| 密封材料: | Nitrile |
Viking Xtreme 汇流板可安装多个管接式阀，适合通用行业或恶劣环境应用。可根据需求订购3通 阀 或4通阀 ，汇流板最多可达十二阀位。电磁阀电压提供标准和移动式额定标准选项，配有DIN、护套和Deutsch连接器。压模成型的阀芯在-40F至140F的温度范围内和从真空到232 PSG的压力范围内都表现良好。
市场：
• 工厂自动化
• 食品和饮料
• 机床
• 模具
• 包装机械
• 印刷和标记设备
• 车辆组装设施
特点/优势
• 最多12站的汇流板
• 提供3/2、5/2和5/3阀功能，有多种电压范围和电气连接选项
• Viking Xtreme阀通过了IEC6173: 1999 cat 1 class B的冲击和振动测试
• 电磁阀功率根据应用所需的电压从1.0w到6.8w不等
• 1/8"和1/4"尺寸阀的最大压力达到16 bar (232 psi)，3/8"和1/2"尺寸为12 bar (172 psi)
• 低温选项至-40℃ (-40℉)，温度可高达 60℃
• 阀无需润滑
应用
• 公交车门
• 军用车辆
• 在8级卡车上操作推进器或标记轴
• 控制双作用或单作用缸
• 控制双作用或单作用缸
• 用于清洁或干燥制造部件的吹风系统
• 气动真空发生器
