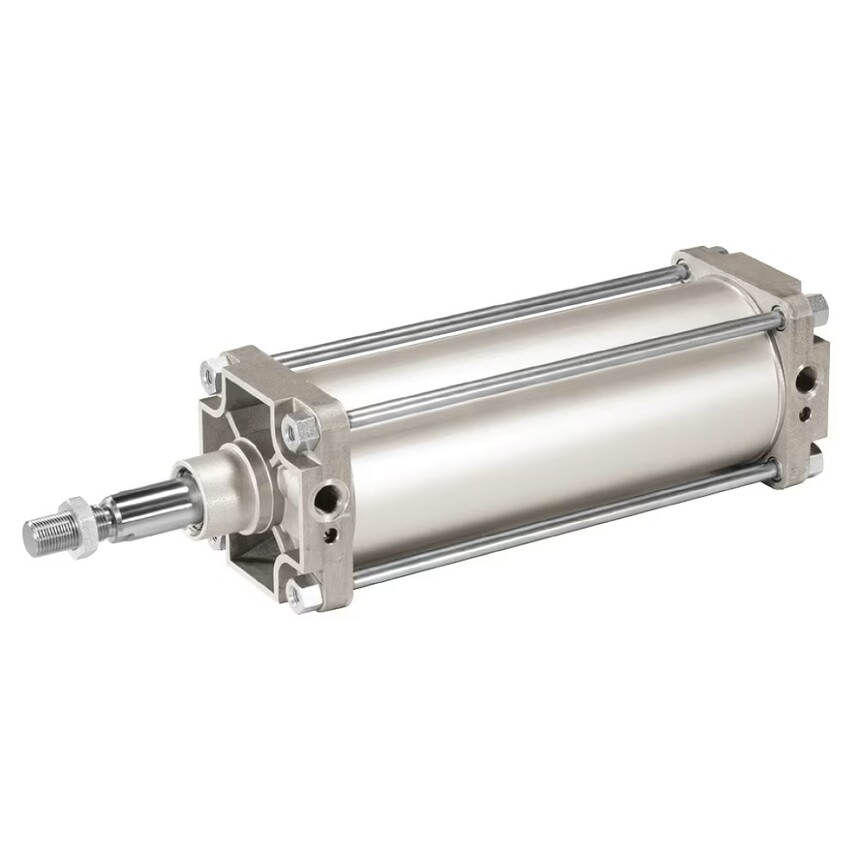

本产品是尺寸为 Ø160、200、250 和 320mm 的 P1D-T 大口径是 ISO 15552 磁性拉杆气缸，适用于标准温度 -20 至 80°C。 该系列还提供非磁性和高达 140°C 的高温版本。 P1D-T 具有耐腐蚀材料，适用于重型应用。
市场：
• 工厂自动化
• 机床
• 包装机械
• 车辆装配设施
• 物料搬运
• 户外运输
特点/优势：
• 符合 ISO 15552 标准
• 孔径从 160 到 320 毫米
• 重型拉杆设计
• 铝制端板、阳极氧化铝和不锈钢活塞杆筒体耐腐蚀
• 聚氨酯密封技术
• 可调节的气垫
• 机械限位器可降低噪音
• 广泛的安装和插入式传感器
应用：
一般工业 - 线性运动
• 推动物体
• 停止/保持/继续
一般工业 - 夹
紧物体
• 固定/保持
一般工业 - 保持
• 提升、移动、夹紧
一般工业 - 控制
• 改变车道、方向
• 改变水平
包装 - 移动
• 推/拉物体
• 分拣、输送
户外运输和铁路 – 线性运动
• 移动、夹紧、关闭、...
选项概述：
¦ 金属刮刀环
P1D-T 大口径系列标准刮刀环不能用于活塞杆可能涂有树脂、冰、水泥、糖晶体、面团等的环境，主要用于木材搬运、冷藏/冷藏运输、水泥工业、化工和食品饮料。活塞杆上硬质磨料涂层的堆积会损坏标准刮刀环并缩短使用寿命。金属刮刀环是所有直径 P1D-T 大口径气缸的选件。这种金属刮刀必须与镀硬铬活塞杆一起使用。
¦ ATEX 认证
在作条件下和/或受周围环境影响可能成为爆炸性环境的环境被定义为潜在爆炸性环境。指令 94/34/EC 涵盖的产品被定义为打算在潜在爆炸性环境中使用。所有 P1D-T 大口径油缸均可通过 ATEX 认证，可在此类环境中使用。
一般技术数据：
• 国际标准：安装尺寸符合 ISO 15552（对应于已撤销的标准 ISO 6431、DIN ISO 6431、VDMA 24562、NFE 49003.1 和 UNI 10290）。
• 孔径：Ø160、Ø200、Ø250 和 Ø320 mm
• 行程长度：10 至 2000mm
• 型号：双作用/双作用，带通杆
• 缓冲：可调节气动
• 位置传感：“插入式”或“直入式”传感器可以通过添加保护传感器的拉杆支架轻松安装，该传感器可以位于沿柱状体的任何位置中风。选择具有各种电缆长度的电子或干簧传感器以及 M8 滚花螺钉或飞线连接。高温版本的活塞中没有磁环，因此不能与传感器一起使用。
安装
• 安装：各种铝制气缸安装件，提供相同的整体耐腐蚀性。
• 安装位置：任何
作和环境数据：
• 工作介质：为了获得最佳使用寿命和无故障运行，应使用符合 ISO 8573-1：2010 质量等级 3.4.3 的干燥、过滤的压缩空气。这规定了室内作的露点为 3°C（负温作应选择较低的露点，我们建议使用在线干燥器），并且与大多数带有标准过滤器的标准压缩机的空气质量一致。
• 工作压力：1.0 至 10 bar
• 工作温度：-20°C 至 80°C（标准温度）/ -10°C 至 140°C（高温）
• 预润滑：通常不需要进一步润滑。如果引入额外的润滑，则必须继续进行。
• 耐腐蚀性：耐腐蚀和耐化学品。材料和表面处理已选择用于经常使用溶剂和清洁剂的工业应用。
材料规格 - 孔径 Ø160、Ø200 和 Ø250 mm：
• 端盖：铝
• 气缸筒：阳极氧化铝 （AlMgSi 0.5-F25） 20μm
• 活塞杆：不锈钢（标准 DIN X12 CrMoS 17）/镀铬钢（可选 DIN 20 Mn V 6）
• 活塞杆螺母：镀锌钢
• 拉杆：高合金钢 DIN X12 CrMoS 17
• 拉杆螺母： 镀锌钢
• 活塞杆密封 ： 标准温度 ： NBR （丁腈橡胶） / 高温 ： FKM （氟弹性体）
• 活塞 ： 铝
• 磁铁 ： 磁铁箔
• 活塞密封 ： 标准温度 ： NBR （丁腈橡胶） / 高温 ： FKM （氟弹性体）
• 活塞螺母 ： 镀锌钢
• O 形圈 ： 标准温度 ： NBR （丁腈橡胶） / 高温 ： FKM （氟弹性体）
• 活塞杆轴承 ： 金属聚合物材料
• 缓冲螺钉 ： 黄铜和不锈钢
• 缓冲密封件 ： 标准温度 ： NBR （丁腈橡胶） / 高温 ： FKM （氟弹性体）
材料规格 - 孔径 Ø320 mm：
• 端盖 ： 铝
• 气缸筒 ： 阳极氧化铝 （AlMgSi 0.5-F25） 20μm
• 活塞杆：不锈钢（标准 DIN X20 Cr 13）/镀铬钢（可选 DIN 20 Mn V 6）
• 活塞杆螺母：镀锌钢
• 拉杆：不锈钢 DIN X5 CrNi 18 10
• 拉杆螺母：镀锌钢
• 活塞杆密封件：
- 标准温度：PU（聚氨酯）和 HYTREL（热塑性弹性体）
- 高温：FKM（氟弹性体）、PTFE（聚四氟乙烯）和青铜
• 活塞 ： 铝
• 磁铁 ： 铁氧体
• 活塞密封件 ： 标准温度 ： PU （聚氨酯） / 高温 ： FKM （氟弹性体）
• 活塞螺母上：镀锌钢
• O 形圈：标准温度：NBR（丁腈橡胶）/高温：FKM（氟弹性体）
• 活塞杆轴承：金属聚合物复合材料
• 缓冲螺钉：黄铜和不锈钢
• 缓冲密封件：标准温度：PU（聚氨酯）/高温：FKM（氟弹性体）
