气动电磁阀 - H Micro 系列 - 欧洲

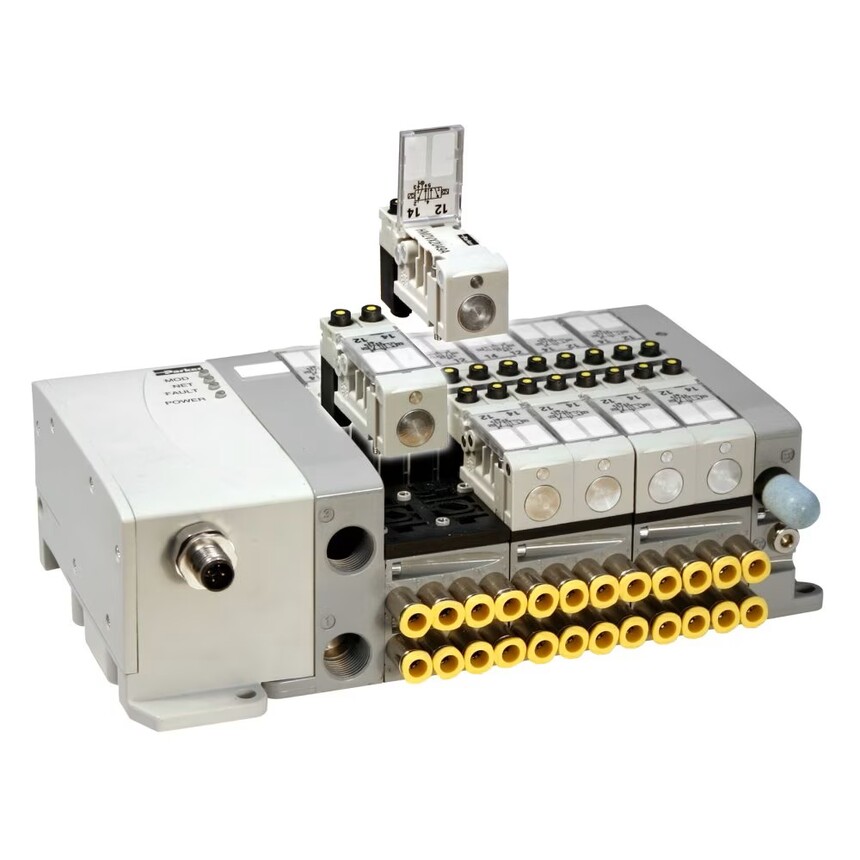

H Micro 系列是一种气动式底基阀。它只是插件，安装在一个可容纳 4 个阀门的歧管底座上。功能有 4/2、4/3 和双 3/2。歧管底座包含用于集体布线/现场总线的电路板。

技术规格

完整的产品描述

H Micro 系列是一种插入式底座安装阀系统。它采用独创的背靠背设计，可容纳非常紧凑的歧管，可处理多达 32 个先导电磁阀，堆叠 42 毫米宽的金属底座，可容纳 4 个阀门模块，提供多达 8 个阀门功能：

• 4/2、单电磁阀和双电磁阀
• 4/3 双电磁阀，所有端口都阻塞在中心位置
• 双 3/2、NC/NC、NO/NO 和 NC/NO

插入式歧管底座包含用于集体布线的电路板，可以是单地址（用于单电磁阀）或双地址（用于双电磁阀）。歧管底座具有侧面或底部 M7 端口。M7 端口可以安装多种尺寸的卡套管接头。集体接线选项包括：

• 25 针 Dsub
• P2M Moduflex 节点（IO-Link、Ethernet/IP、Profinet IO、EtherCAT、PowerLink、Modbus /TCP、CC-Link IE）
• 图尔克 BL67（Ethernet/IP、Profinet IO、Modbus /TCP、Profibus DP、DeviceNet、CANopen）
• H 系列工业通信系统（以太网 I/P、DeviceNet、ControlNet 和 Profibus DP）

H Micro 阀歧管可以通过将位于右侧端板上的 M7 塞子移动到适当的端口，从内部先导电源现场转换为外部先导电源。内部先导作意味着 #1 端口上的供应压力被引导到阀门的末端，电磁阀操作员在启动时允许供应压力通过，然后施加到活塞以移动阀芯。外部先导是指阀门从“外部先导端口”而不是 #1 端口获取其“内部”压力。这些阀可与 H 现场总线系列、Turcknet 或 Moduflex P2M 节点一起使用。

市场
• 工厂自动化
• 包装机械
• 杂项工艺

特点/优势
• 紧凑型歧管
• 多个气动区
• 多达 32 个插入式阀功能
• 多线连接
• 通过以太网和 IO-Link 进行工业通信

应用
• 机床
• 装配线
• 臂端工具
• 装箱机
• 码垛
• 包装/捆扎
