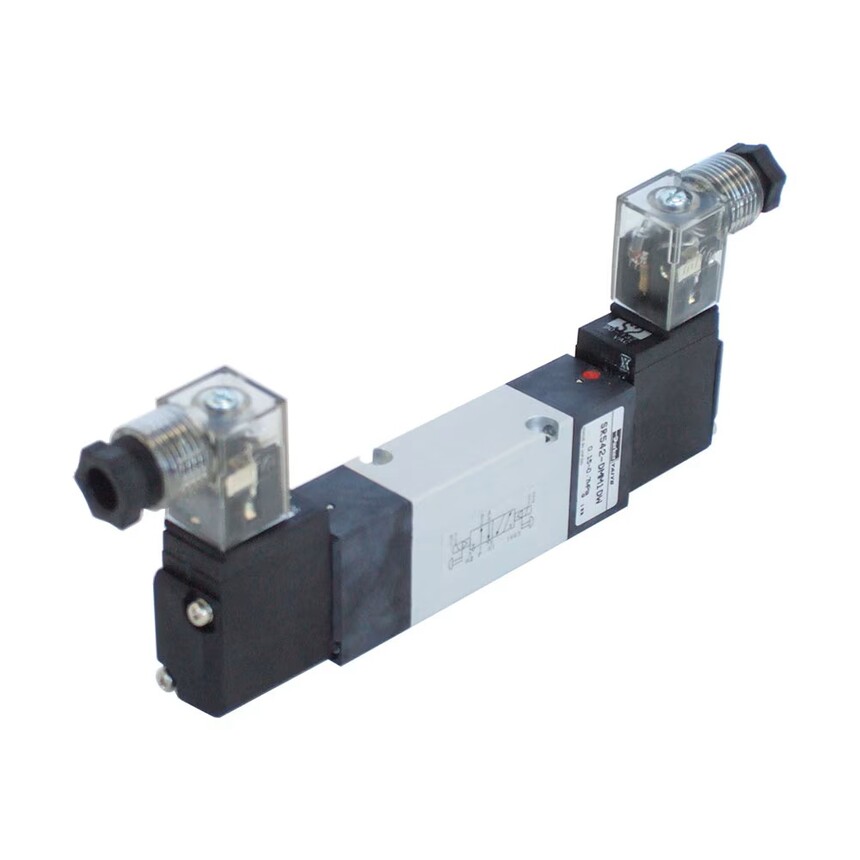

小型电磁阀型号：SR542 # Parker // 派克 |
| 产品类型: | 直接型 |
| 产品序列: | 5 端口 2 位，5 端口 3 位 |
| 控制方法: | 电磁阀 |
| 阀门配置: | 5端口2位：回流式（SR542-R）、制动式（SR542-D）5端口3位：封闭式中心型（SR542-C）、排气中心型（SR542-E）、压力中心型（SR542-P） |
| 端口尺寸: | （P，A，B）・N1：直接螺杆配管型（Rc1/8） VA：二次侧一键式接头（管外径φ4） VB：二次侧一键式接头（管外径φ6） WA：两侧一键式接头（管外径φ4） WB：两侧一键式接头（管外径φ6）（R1，R2）・直接螺杆配管类型：Rc1/8 |
| 孔口尺寸: | SR542-R，SR542-D：10.2mm²SR542-C，SR542-E，SR542-P：9.0mm² |
| 与流体类型共同使用: | 空气 |
| 润滑剂: | 不必要（但可能） |
| 额定压力: | 0.15至0.7MPa |
| 可承受压力: | 1.05MPa的 |
| 响应时间: | 12V DC，24V DC（ON/OFF状态）・SR542-R：15/20ms以下SR542-D：15ms以下SR542-C，SR542-E，SR542-P：15/35ms以下100V AC，200V AC（ON/OFF状态）・SR542-R：15/15ms以下 SR542-D：15ms以下 SR542-C，SR542-E，SR542-P：15/20ms以下气压为0.5MPa时的值。在2位阀的情况下，在相反的位置获得，在3位阀的情况下，在阀中性状态下获得的值阀。女士 |
| 工作温度: | 5 至 50°C（环境温度和流体温度）°C |
| 安装: | 自由 |
| 超控功能: | 手动覆盖：推送 |
| 抗振性: | SR542-R，SR542-D：1373.0m/s²（轴向294.2m/s²） SR542-C，SR542-E，SR542-P：294.2m/s² |
| 最大冲击速度: | SR542-R，SR542-D：1373.0m/s2（轴向294.2m/s2） SR542-C，SR542-E，SR542-P：294.2m/s2 |
| 输入电压: | 12V DC，DC24V 100V AC，200V AC 50Hz/60Hz V，12V DC：10.8V DC 至 13.2V （12V±10%） 24V DC：21.6V DC 至 26.4V （24V±10%） 100V AC：90V AC 至 132V（100V-10% 至 32%） 200V AC：180V AC 至 264V（200V-10% 至 32%） |
| 线圈类型: | 12V DC，24V DC：飞轮二极管抗浪涌100V AC，200V AC：遮阳型 |
| 启动电流: | 100V AC 50Hz：55mA，60Hz：49mA 200V AC 50Hz：28mA，60Hz：25mA（施加额定电压时） mA |
| 运行电流: | 12V DC：140mA（1.7W） 24V DC：75mA（1.8W） 100V AC 50Hz：24mA，60Hz：19mA 200V AC 50Hz：12mA，60Hz：10mA（施加额定电压时） mA |
| 容许电路泄漏: | 12V DC：8.0mA 24V DC：4.0mA 100V AC 50Hz/60Hz：4.0mA 200V AC 50Hz/60Hz：2.0mA |
| 绝缘: | 100MΩ以上 |
| 电气连接: | 引线型 带保护电路（RK）：300mm P插座型 带指示灯/保护电路（PW）：300mm（标准），1000mm（1L），3000mm（3L）（订货） Q插座型 带指示灯/保护电路（QW）：300mm（标准），1000mm（1L），3000mm（3L）（订货） DIN插座型 带指示灯/保护电路（DW） |
| 引线颜色: | 12V DC 棕色： ，黑色：- 24V DC 红色： ，黑色：- 100V 交流：黄色 200V 交流：白色 P 插座和 Q 插座型阀门的 1m（1L） 和 3m（3L） 引线有红色和黑色。 |
| LED 颜色: | 12V DC，24V DC：红色 100V AC：黄色 200V AC：绿色 |
| 电涌保护器: | 12V DC，24V DC：飞轮二极管 100V AC，200V AC：压敏电阻 |
| 包括附件: | 安装板（仅限返回型） |
| 重量: | SR542-R：105 SR542-D：155 SR542-C，SR542-E，SR542-P：190g，155g （SR542-D），190g （SR542-C，SR542-E，SR542-P） |
完整的产品说明
SR542 系列是一款紧凑型无油 5 通气动电磁阀。交流用压敏电阻和直流用飞轮二极管是防止电涌的标准设备。在交流电源的情况下，它可以与AC100V到AC120V共享/AC200到AC240V共享一起使用。DC24V、AC100V、AC200V为标准电压规格。
市场：
・一般工业
・工具机
・包装
・纸浆造纸
用途：
・一般工业
・工厂自动化
・工具机
・包装机
・印刷机
特点/优点：
・阀门切换方式有5种选择。
・提供 3 种标准电压规格。
・带保护电路的接线有4种。
・歧管规格最多支持10个工位。
・无需加油即可使用。
市场：
・一般工业
・工具机
・包装
・纸浆造纸
用途：
・一般工业
・工厂自动化
・工具机
・包装机
・印刷机
特点/优点：
・阀门切换方式有5种选择。
・提供 3 种标准电压规格。
・带保护电路的接线有4种。
・歧管规格最多支持10个工位。
・无需加油即可使用。
