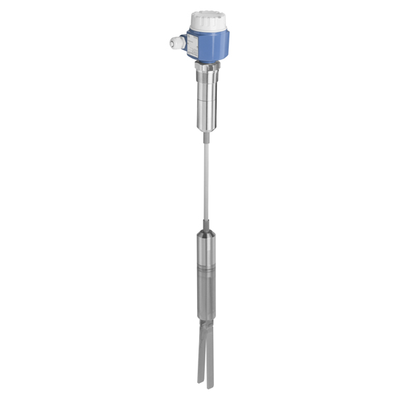

Soliphant M FTM52是一款坚固耐用的音叉限位检测开关，适用于贮仓中的固体细料或低密度的松散固体粉料。用途广泛，取得了粉尘防爆国际认证。抛光叉体、卡箍过程连接、不锈钢外壳或者铝制外壳和涂层叉体。仪表免维护，典型应用包括：谷物、面粉、可可豆、砂糖、动物饲料、染色粉、白垩等
优势
达到IEC 61508的SIL2级
无机械活动件、无需维护，无磨损，使用寿命长。
不受外部振动和粘附影响，操作无需维护，不受固体块料影响
配备多种电子插件类型如NAMUR, 继电器、半导体晶闸管、PFM信号输出，实现与各个过程控制系统的连接
粘附和磨损显示功能可选，密度设置和开关延迟功能可选
传感器可选带涂层或抛光型
自从1967年，在固体散料物位测量领域市场一直领先
应用领域
限位检测开关，用于固体细料和粉料检测。
过程连接：螺纹、法兰和卫生型连接（卡箍）
温度： -40 ~ +80°C (-40 ~ +170°F)
压力：-1 ~ +2bar (-14.5 ~ +30psi)
传感器长度： 750mm ~ 20,000mm
传感器材质： 316L (3,2µm, 0,8µm, PTFE 涂层)
国际防爆认证
点位 / 固体
| 测量原理 | 振动固体 |
| 特性 / 应用 | 点位开关用于 fine grained 固体和粉末
Grain 尺寸: <= 10 mm (<= 0.39 内)
叉传感器否校准需要不 affected 由 build-向上或外部振动坚固开关值 visible 从外部
Rope 加长 |
| Specialities | Build-向上和腐蚀检测远程版本
3 温度版本可选
SIL 2 |
| 供电 / 通信 | 10-55V DC PNP 3-导线
19-253V AC 2-导线
19...253V AC / 19...55V DC 2 继电器触点
8/16mA
NAMUR
PFM |
| 环境温度 | -50°C ... 70°C
(-60°F ... 160°F) |
| 过程温度 | -40°C ...80 °C
(-40°F ... 170°F) |
| 过程压力 / 最大耐压 | 真空 ... 2 bar
(真空 ... 30 psi)
最大. 6 bar / 80 psi 用于 EExd/EExde |
| 最小. 密度的介质 | 标准叉: 10 g/l
短叉: 50 g/l |
| 主要接液部件 | 传感器可选:316L 3,2um
316L 0,8um
316L PTFE 涂层 (至 avoid build-向上)
Rope: PUR, 硅 |
| 最大. tensile strength | 3000 N |
| 过程连接 | 螺纹
R 1 1/2"
1 1/4" NPT
1 1/2" NPT
EN 法兰 DN50...DN100
ASME 法兰 2"...4"
JIS 法兰 50...100 |
| 过程连接卫生型 | Tri-卡箍 ISO2852 |
| 传感器长度 | 750....20000mm
(30...800") |
| 通信 | DC PNP 2-导线
AC Thyristor
DPDT 继电器
8/16mA
NAMUR
PFM |
| 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, JPN, INMETRO, NEPSI, EAC |
| 安全认证 | SIL |
| 选项 | 玻璃盖温度 spacerEN10204-3.1 |
| 组件 | PFM: FTL325P, FTL375P
NAMUR: FTL325N, FTL375N |
