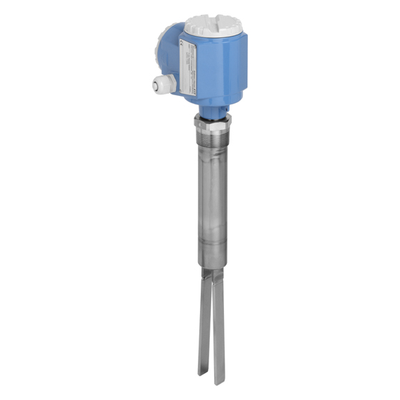

Soliphant M FTM51是一款坚固耐用的音叉限位检测开关，适用于贮仓中的固体细料或低密度的松散固体粉料。用途广泛，取得了粉尘防爆国际认证。抛光叉体、卡箍过程连接、不锈钢外壳或者铝制外壳和涂层叉体。仪表免维护，典型应用包括：谷物、面粉、可可豆、砂糖、动物饲料、染料粉、白垩等
优势
达到IEC 61508的SIL2级
无机械活动件、无需维护，无磨损，使用寿命长。
不受外部振动和粘附影响，操作无需维护，不受固体块料影响
配备多种电子插件类型如NAMUR, 继电器、半导体晶闸管、PFM信号输出，实现与各个过程控制系统的连接
粘附和磨损显示功能可选，密度设置和开关延迟功能可选
传感器可选带涂层或抛光型
自从1967年，在固体散料物位测量领域市场一直领先
应用领域
限位检测开关，用于固体细料和粉料检测。
过程连接：螺纹、法兰和卫生型连接（卡箍）
温度：-50~ +280°C (-60~ +540°F)
压力：-1~ +25bar (-14.5~ +360psi)
传感器长度：300mm ~ 4,000mm
传感器材质：316L (3,2µm,0,8µm, PTFE涂层,ETFE 涂层)
国际防爆认证
点位 / 固体
| 测量原理 | 振动固体 |
| 特性 / 应用 | 点位开关用于 fine grained 固体和粉末
Grain 尺寸: <= 10 mm (<= 0.39 内)
叉传感器否校准需要不 affected 由 build-向上或外部振动坚固开关值 visible 从外部管加长 |
| Specialities | Build-向上和腐蚀检测远程版本
3 温度版本可选
SIL 2 |
| 供电 / 通信 | DC PNP 3-导线
AC 2-导线
19...253V AC / 19V...55V DC 2 继电器触点
8/16mA
NAMUR
PFM |
| 环境温度 | -50°C ... 70°C
(-60°F ... 160 °F) |
| 过程温度 | -50°C ... 280°C
(-60 °F ... 540°F) |
| 过程压力 / 最大耐压 | 真空 ... 25 bar
(真空 ... 360 psi) |
| 最小. 密度的介质 | 标准叉: 10 g/l
短叉: 50 g/l |
| 主要接液部件 | 可选:
316L 3,2 µm
316L 0,8 µm
316L PTFE 涂层 (至 avoid build-向上)
316L ETFE 涂层 (至 avoid 腐蚀) |
| 过程连接 | 螺纹
R 1 1/2"
1 1/4" NPT
1 1/2" NPT
EN 法兰 DN50...DN100
ASME 法兰 2"...4"
JIS 法兰 50...100 |
| 过程连接卫生型 | Tri-卡箍 ISO2852 |
| 传感器长度 | 300 ... 4000mm
(12 ... 155")
(6000mm / 230" 按需) |
| 通信 | DC PNP 2-导线
AC Thyristor
DPDT 继电器
8/16mA
NAMUR
PFM |
| 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, JPN, INMETRO, NEPSI, EAC |
| 安全认证 | SIL |
| 设计认证 | EN 10204-3.1 |
| 选项 | 玻璃盖温度垫片
EN10204-3.1 |
| 组件 | PFM: FTL325P, FTL375P
NAMUR: FTL325N, FTL375N |
| 型号 | 名称 |
|---|
| FTM51-4GG2L4A72AA | 音叉料位计 |
| FTM51-AGG2L2A32GA | 音叉料位计 |
| FTM51-ZB32L4A52AA | 音叉料位计 |
| FTM51-AGJ2L4A52AA | 音叉料位计 |
| FTM51-8GX2M4A32AA | 音叉料位计 |
| FTM51-AGJ2L4A57AA | 音叉料位计 |
