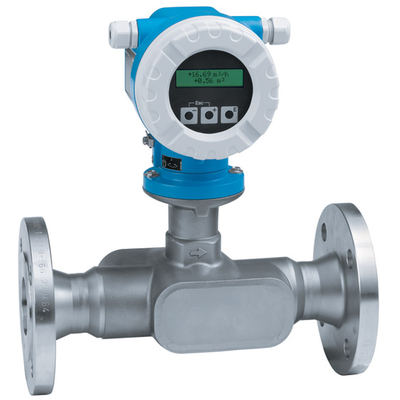

Prosonic 92F 将回路供电变送器与管道传感器整合在一起， 工业设计牢固可靠；与系统整合简便易行，精确度高，价格具有竞争力；是化工和石化行业的理想选择。
优势
应用领域
设备属性
完全符合 NACE MR0175 和MR0103标准
公称直径：DN 25 ~ 300 (1 ~ 12")
介质温度： –40 ~ 200 °C (–40 ~ 392 °F)
一体化型和分离型可选
两行背光显示，按键操作
HART, PROFIBUS PA, FOUNDATION Fieldbus
液体
| 测量原理 | 超声波流量 |
| Product headline | Higly accurate, 回路-powered 流量计带 innovative 平行 path 设计用于最小 inlet runs.
Inline 设备用于 homogeneous 导电和非导电液体内化工和石化工业. |
| 传感器 features | 安全设计用于过程 industries – 国际危险区域认证. 否附加压力 loss – 完整-bore 设计. 过程 transparency – 诊断 capability.
完整 compliance 按照至 NACE MR0175 和 MR010. 公称直径: DN 25 至 300 (1 至 12"). 介质温度: –40 至 200 °C (–40 至 392 °F). |
| 变送器 features | 简便安装和缩径安装 costs – 回路-powered 变送器. 完全工业 compliant – IEC/ATEX/FM/CSA/JPN/NEPSI. 自动 recovery 的数据用于 servicing.
设备作为紧凑型或远程版本. 2-系列背光显示带 push buttons. HART. |
| 公称直径量程 | 2 path 版本: DN80 至 300 (3 至12")
3 path 版本: DN25 至 50 (1 至 2")
4 path 版本: DN 80 至 300 (3 至 12") |
| 接液材质 | 传感器:
351-CF3M (DN25 至 100)
1.4404/TP316/TP316L 或 106 GrB (DN150 至 300)
变送器: 1.4404/316/316L
法兰 : 1.4404/316/316L 或 105/1.0432 |
| 被测 variables | 体积流量, calculated 质量流量, sound velocity, 流量 velocity, 信号 strength |
| 最大. 测量 error | 体积流量 (标准):
- ±0.5 % o.r. 用于 0.5 至 10 m/s (1.6 至 33 ft/s)
体积流量 (选项):
- ±0.3 % o.r. 用于 0.5 至 10 m/s (1.6 至 33 ft/s) |
| 测量范围 | 0.5 至 10 m/s (1.6 至 33 ft/s) |
| 最大. 过程压力 | PN 40 / ASME Cl. 300 / JIS 20K |
| 介质温度量程 | -40 至 +150 °C (-40 至 +302 °F)
-40 至 +200 °C (-40 至 +392 °F) 可选 |
| 环境温度量程 | -40 至 +60 °C (-40 至 +140 °F) 紧凑型
-40 至 +80 °C (-40 至 +176 °F) 远程传感器
-40 至 +60 °C (-40 至 +140 °F) 远程变送器 |
| 变送器外壳材料 | AlSi10Mg, 涂层 |
| 防护等级 | IP67, 类型 4X 外壳
IP68 类型 6P 外壳 (选项用于远程) |
| 显示/操作 | 2 lines 背光显示带 3 push buttons |
| 输出 | 1x 4-20 mA HART
1x 脉冲/频率/开关输出 (无源) |
| Inputs | N/ |
| 数字通信 | HART |
| 电源 | 2 导线回路 powered |
| 危险区域认证 | ATEX,FM, CSA, JPNm UK Ex |
| 其他认证和证书 | 3.1 材料 (接液部件), 校准执行在认可校准设施 (符合 ISO/IEC 17025), CRN, AD2000
PED, EAC 标记 |
| Product 安全 | EAC 标记 |
| Metrological 认证和证书 | 校准执行在认可校准设施 (符合 ISO/IEC 17025) |
| 压力认证和证书 | CRN, PED, AD2000 |
| 材料证书 | 3.1 材料 (接液部件) |
