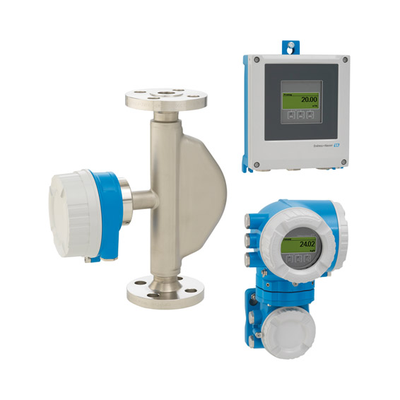

8E5B系列，质量流量计 # Endress+Hauser 一 恩德斯·豪斯


Promass E坚固耐用，是长期使用的经济型解决方案，用于在不同行业的各种标准应用中进行高精度液体和气体测量。与创新的分体式变送器配套使用，在苛刻工况条件下Promass E 500仍具有最大安装灵活性和最高操作安全性。Heartbeat Technology（心跳技术）确保始终合规，保证过程安全。

优势

  • 使用经济：多用途仪表；传统体积流量计的替代优选

  • 较少过程测量点：多参数测量(流量、密度、温度)

  • 节省安装空间：无前/后直管段长度要求

  • 完整查看过程信息和诊断信息：提供多种用户自定义输入/输出组合方式和现场总线

  • 降低复杂性和多样性：用户自定义输入/输出功能

  • 自带验证功能：内置Heartbeat Technology (心跳技术)

应用领域

  • 测量原理不受流体物理特性的影响(例如：粘度和密度)。

  • 在标准应用中进行液体和气体的高精度测量，应用广泛。

设备属性

  • 一体式双测量管传感器

  • 介质温度：max. +150 °C (+302 °F)

  • 过程压力：max. 100 bar (1450 psi)

  • 分体式仪表，最多带4路输入/输出

  • 背光显示、触摸键控制和WLAN访问

  • 传感器和变送器通过标准电缆连接

技术参数

加入对比

密度

测量原理科里奥利
Product Headline流量计带 minimized 总计成本的 ownership, 作为远程版本带高达 4 I/Os.
Accurate 测量的液体和气体用于宽量程的标准应用.
传感器 features成本‐有效 – 多‐用途设备; alternative 至 conventional volumetric flowmeters. 更少过程测量点 – 多变量测量 (流量, 密度, 温度). 空间‐节省安装 – 否内-/出口 run 需求.
紧凑型双管传感器. 介质温度高达 +150 °C (+302 °F). 过程压力高达 100 bar (1450 psi).
变送器 features完整访问至过程和诊断信息 – 众多, 自由地可组合 I/Os 和 fieldbuses. 缩径复杂性和多样性 – 自由地可配置 I/O 功能. 集成验证 – Heartbeat 技术.
远程版本带高达 4 I/Os. 背光显示带触摸控制和 WLAN 访问. 标准电缆 between 传感器和变送器.

密度/浓度

测量原理科里奥利
Product headline流量计带 minimized 总计成本的 ownership, 作为远程版本带高达 4 I/Os.
Accurate 测量的液体和气体用于宽量程的标准应用.
传感器 features成本‐有效 – 多‐用途设备; alternative 至 conventional volumetric flowmeters. 更少过程测量点 – 多变量测量 (流量, 密度, 温度). 空间‐节省安装 – 否内-/出口 run 需求.
紧凑型双管传感器. 介质温度高达 +150 °C (+302 °F). 过程压力高达 100 bar (1450 psi).
变送器 features完整访问至过程和诊断信息 – 众多, 自由地可组合 I/Os 和 fieldbuses. 缩径复杂性和多样性 – 自由地可配置 I/O 功能. 集成验证 – Heartbeat 技术.
远程版本带高达 4 I/Os. 背光显示带触摸控制和 WLAN 访问. 标准电缆 between 传感器和变送器.
公称直径量程DN 8 至 80 (⅜ 至 3")
接液材质测量管: 1.4539 (904L)
连接: 1.4404 (316/316L)
被测 variables质量流量, 密度, 温度, 体积流量, 校正体积流量, 参考密度, 浓度
最大. 测量 error质量流量 (液体): ±0.15 % (标准), ±0.10 % (选项)
体积流量 (液体): ±0.15 %
质量流量 (气体): ±0.50 %
密度 (液体): ±0.0005 g/cm³
测量范围0 至 180 000 kg/h (0 至 6615 lb/最小)
最大. 过程压力PN 100, 等级 600, 63K
介质温度量程–40 至 +150 °C (–40 至 +302 °F)
环境温度量程标准: –40 至 +60 °C (–40 至 +140 °F)
选项: –50 至 +60 °C (–58 至 +140 °F)
传感器外壳材料1.4301 (304), 腐蚀耐传感器连接外壳 (标准): AlSi10Mg, 涂层传感器连接外壳 (选项): 1.4301 (304); 1.4404 (316L)
变送器外壳材料AlSi10Mg, 涂层; 1.4409 (CF3M) 类似至 316L; Polycarbonat
防护等级传感器远程版本 (标准): IP66/67, 类型 4X 外壳传感器远程版本 (选项): IP69. 变送器远程版本: IP66/67, 类型 4X 外壳
显示/操作4-系列背光显示带触摸控制 (操作从外部)
配置通过就地显示和操作工具可选
输出4 输出:
4-20 mA HART (有源/无源)
4-20 mA WirelessHART
4-20 mA (有源/无源)
脉冲/频率/开关输出 (有源/无源)
双脉冲输出 (有源/无源)
继电器输出
Inputs状态输入
4-20 mA 输入
数字通信HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, MODBUS TCP 超过 Ethernet-APL, PROFINET, PROFINET 超过 Ethernet-APL, Ethernet/IP, OPC-UA
电源DC 24 V
AC 100 至 230 V
AC 100 至 230 V / DC 24 V (非危险区域)
危险区域认证ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC
Product 安全CE, C-tick, EAC 标记
功能安全功能安全按照至 IEC 61508, 适用内安全-relevant 应用依据带 IEC 61511
Metrological 认证和证书校准执行在认可校准设施 (符合 ISO/IEC 17025)
Heartbeat 技术符合带要求用于测量可追溯性按照至 ISO 9001:2015 – 段 7.1.5.2 (TÜV SÜD 证明)
船舶认证和证书LR 认证, DNV 认证, ABS 认证, BV 认证, CCS 认证
压力认证和证书PED, CRN
材料证书3.1 材料
卫生型认证和证书3-, EHEDG, cGMP

气体

测量原理科里奥利
Product headline流量计带 minimized 总计成本的 ownership, 作为远程版本带高达 4 I/Os.
Accurate 测量的液体和气体用于宽量程的标准应用.
传感器 features成本‐有效 – 多‐用途设备; alternative 至 conventional volumetric flowmeters. 更少过程测量点 – 多变量测量 (流量, 密度, 温度). 空间‐节省安装 – 否内-/出口 run 需求.
紧凑型双管传感器. 介质温度高达 +150 °C (+302 °F). 过程压力高达 100 bar (1450 psi).
变送器 features完整访问至过程和诊断信息 – 众多, 自由地可组合 I/Os 和 fieldbuses. 缩径复杂性和多样性 – 自由地可配置 I/O 功能. 集成验证 – Heartbeat 技术.
远程版本带高达 4 I/Os. 背光显示带触摸控制和 WLAN 访问. 标准电缆 between 传感器和变送器.
公称直径量程DN 8 至 80 (⅜ 至 3")
接液材质测量管: 1.4539 (904L)
连接: 1.4404 (316/316L)
被测 variables质量流量, 密度, 温度, 体积流量, 校正体积流量, 参考密度, 浓度
最大. 测量 error质量流量 (液体): ±0.15 % (标准), ±0.10 % (选项)
体积流量 (液体): ±0.15 %
质量流量 (气体): ±0.50 %
密度 (液体): ±0.0005 g/cm³
测量范围0 至 180 000 kg/h (0 至 6615 lb/最小)
最大. 过程压力PN 100, 等级 600, 63K
介质温度量程–40 至 +150 °C (–40 至 +302 °F)
环境温度量程标准: –40 至 +60 °C (–40 至 +140 °F)
选项: –50 至 +60 °C (–58 至 +140 °F)
传感器外壳材料1.4301 (304), 腐蚀耐传感器连接外壳 (标准): AlSi10Mg, 涂层传感器连接外壳 (选项): 1.4301 (304); 1.4404 (316L)
变送器外壳材料AlSi10Mg, 涂层; 1.4409 (CF3M) 类似至 316L; Polycarbonat
防护等级传感器远程版本 (标准): IP66/67, 类型 4X 外壳传感器远程版本 (选项): IP69. 变送器远程版本: IP66/67, 类型 4X 外壳
显示/操作4-系列背光显示带触摸控制 (操作从外部)
配置通过就地显示和操作工具可选
输出4 输出:
4-20 mA HART (有源/无源)
4-20 mA WirelessHART
4-20 mA (有源/无源)
脉冲/频率/开关输出 (有源/无源)
双脉冲输出 (有源/无源)
继电器输出
Inputs状态输入
4-20 mA 输入
数字通信HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, MODBUS TCP 超过 Ethernet-APL, PROFINET, PROFINET 超过 Ethernet-APL, Ethernet/IP, OPC-UA
电源DC 24 V
AC 100 至 230 V
AC 100 至 230 V / DC 24 V (非危险区域)
危险区域认证ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC
Product 安全CE, C-tick, EAC 标记
功能安全功能安全按照至 IEC 61508, 适用内安全-relevant 应用依据带 IEC 61511
Metrological 认证和证书校准执行在认可校准设施 (符合 ISO/IEC 17025)
Heartbeat 技术符合带要求用于测量可追溯性按照至 ISO 9001:2015 – 段 7.1.5.2 (TÜV SÜD 证明)
船舶认证和证书LR 认证, DNV 认证, ABS 认证, BV 认证, CCS 认证
压力认证和证书PED, CRN
材料证书3.1 材料
卫生型认证和证书3-, EHEDG, cGMP

液体

测量原理科里奥利
Product headline流量计带 minimized 总计成本的 ownership, 作为远程版本带高达 4 I/Os.
Accurate 测量的液体和气体用于宽量程的标准应用.
传感器 features成本‐有效 – 多‐用途设备; alternative 至 conventional volumetric flowmeters. 更少过程测量点 – 多变量测量 (流量, 密度, 温度). 空间‐节省安装 – 否内-/出口 run 需求.
紧凑型双管传感器. 介质温度高达 +150 °C (+302 °F). 过程压力高达 100 bar (1450 psi).
变送器 features完整访问至过程和诊断信息 – 众多, 自由地可组合 I/Os 和 fieldbuses. 缩径复杂性和多样性 – 自由地可配置 I/O 功能. 集成验证 – Heartbeat 技术.
远程版本带高达 4 I/Os. 背光显示带触摸控制和 WLAN 访问. 标准电缆 between 传感器和变送器.
公称直径量程DN 8 至 80 (⅜ 至 3")
接液材质测量管: 1.4539 (904L)
连接: 1.4404 (316/316L)
被测 variables质量流量, 密度, 温度, 体积流量, 校正体积流量, 参考密度, 浓度
最大. 测量 error质量流量 (液体): ±0.15 % (标准), ±0.10 % (选项)
体积流量 (液体): ±0.15 %
质量流量 (气体): ±0.50 %
密度 (液体): ±0.0005 g/cm³
测量范围0 至 180 000 kg/h (0 至 6615 lb/最小)
最大. 过程压力PN 100, 等级 600, 63K
介质温度量程–40 至 +150 °C (–40 至 +302 °F)
环境温度量程标准: –40 至 +60 °C (–40 至 +140 °F)
选项: –50 至 +60 °C (–58 至 +140 °F)
传感器外壳材料1.4301 (304), 腐蚀耐传感器连接外壳 (标准): AlSi10Mg, 涂层传感器连接外壳 (选项): 1.4301 (304); 1.4404 (316L)
变送器外壳材料AlSi10Mg, 涂层; 1.4409 (CF3M) 类似至 316L; Polycarbonat
防护等级传感器远程版本 (标准): IP66/67, 类型 4X 外壳传感器远程版本 (选项): IP69. 变送器远程版本: IP66/67, 类型 4X 外壳
显示/操作4-系列背光显示带触摸控制 (操作从外部)
配置通过就地显示和操作工具可选
输出4 输出:
4-20 mA HART (有源/无源)
4-20 mA WirelessHART
4-20 mA (有源/无源)
脉冲/频率/开关输出 (有源/无源)
双脉冲输出 (有源/无源)
继电器输出
Inputs状态输入
4-20 mA 输入
数字通信HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, MODBUS TCP 超过 Ethernet-APL, PROFINET, PROFINET 超过 Ethernet-APL, Ethernet/IP, OPC-UA
电源DC 24 V
AC 100 至 230 V
AC 100 至 230 V / DC 24 V (非危险区域)
危险区域认证ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC
Product 安全CE, C-tick, EAC 标记
功能安全功能安全按照至 IEC 61508, 适用内安全-relevant 应用依据带 IEC 61511
Metrological 认证和证书校准执行在认可校准设施 (符合 ISO/IEC 17025)
Heartbeat 技术符合带要求用于测量可追溯性按照至 ISO 9001:2015 – 段 7.1.5.2 (TÜV SÜD 证明)
船舶认证和证书LR 认证, DNV 认证, ABS 认证, BV 认证, CCS 认证
压力认证和证书PED, CRN
材料证书3.1 材料
卫生型认证和证书3-, EHEDG, cGMP

蒸汽

测量原理科里奥利
Product headline流量计带 minimized 总计成本的 ownership, 作为远程版本带高达 4 I/Os.
Accurate 测量的液体和气体用于宽量程的标准应用.
船舶认证和证书LR 认证, DNV 认证, ABS 认证, BV 认证
型号名称
8E5B25-AAIBAEAAFAAALASAD2SHA1+AK8E5B25-AAIBAEAAFAAALASAD2SHA1+AK
8E5B40-AAIBAEAAFAAALASAD2SHA1+AK8E5B40-AAIBAEAAFAAALASAD2SHA1+AK
8E5B80-BDDBAEAAFBAB2BSAD2SHA1+AK8E5B80-BDDBAEAAFBAB2BSAD2SHA1+AK
8E5B15-AAIBAEAAFAAALASAD2SHA1+AK8E5B15-AAIBAEAAFAAALASAD2SHA1+AK
8E5B15-BDDBAEAAFBAB2BSAD2SHA1+AK8E5B15-BDDBAEAAFBAB2BSAD2SHA1+AK
8E5B08-BDDBAEAAFBAB2BSAD2SHA1+AK8E5B08-BDDBAEAAFBAB2BSAD2SHA1+AK
8E5B08-AAIBAEAAFAAALASAD2SHA1+AK8E5B08-AAIBAEAAFAAALASAD2SHA1+AK
8E5B25-BDDBAEAAFBAB2BSAD2SHA1+AK8E5B25-BDDBAEAAFBAB2BSAD2SHA1+AK
8E5B50-BDDBAEAAFBAB2BSAD2SHA1+AK8E5B50-BDDBAEAAFBAB2BSAD2SHA1+AK
8E5B40-BDDBAEAAFBAB2BSAD2SHA1+AK8E5B40-BDDBAEAAFBAB2BSAD2SHA1+AK
8E5B80-AAIBAEAAFAAALASAD2SHA1+AK8E5B80-AAIBAEAAFAAALASAD2SHA1+AK
8E5B50-AAIBAEAAFAAALASAD2SHA1+AK8E5B50-AAIBAEAAFAAALASAD2SHA1+AK
