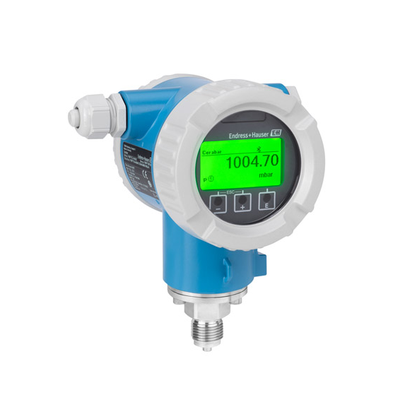

PMP71B系列，压力变送器 # Endress+Hauser 一 恩德斯·豪斯
PMP71B是新一代Cerabar变送器的成员之一。变送器坚固耐用，采用安全Bluetooth蓝牙连接，使用移动设备，安装app，即可远程操控仪表。 软件的使用十分简单。操作向导直观明了，引导用户逐步完成仪表设置、功能安全测试和验证测试。 Heartbeat Technology心跳技术提供自校验和自监控功能，能够检测出过程异常，比如回路参数变化。 优势 采用Heartbeat Technology心跳技术，无需中断生产过程即可验证仪表健康状况。 清晰标识仪表状况，一旦出现诊断信息，仪表立即从绿色切换至红色显示 减小系统故障发生几率，零错误的SIL调试和引导式仪表功能安全测试 使用SmartBlue App无线远程控制生产区域内的设备 应用领域 最大适用压力700 bar (10500 psi) 采用隔膜密封系统的仪表的最高耐温400°C (752 °F) 最高测量精度为+/- 0.025% 连续测量 / 液体| 测量原理 | 绝压和表压压力 | | 特性 / 应用 | 压力变送器带金属过程膜片.
可选带膜片密封件.
设备 health 验证无过程 interruptions.
直观和 clear wizards 用于调试, 防护试验和验证. | | Specialities | Heartbeat 技术,
Bluetooth® 操作和维护 SmartBlue 应用,
LED 模块,
RFID 标签用于简便标识,
堵头和 play functionalities,
HistoROM | | 供电 / 通信 | Ex d, Ex e, 非-Ex:
10.5...35V DC
Ex i: 10.5...30V DC | | 测量精度 | 标准:
高达 0.05 %
Platinum:
高达 0.025 % | | 长 term 稳定性 | 0.05 % 的 URL/ 年
0.07 % 的 URL/ 5 年
0.10 % 的 URL/ 10 年 | | 环境温度 | -60°C...+80°C
(-76°F...+185°F) | | 过程温度 | 标准:
-40°C…+125°C
(-40°F…+257°F)
膜片密封:
-40°C...+400°C
(-40°F...+752°F) | | 过程压力 / 最大耐压 | 700 bar
(10,500 psi) | | 压力测量范围 | 400 mbar...700 bar
(1.5 psi...10,500 psi) | | 主要接液部件 | 316L, AlloyC,
Tantal, 蒙乃尔,
PTFE, 金 | | 过程连接 | 螺纹:
G1/2...G2, R1/2, MNPT3/4...MNPT2,
FNPT1/2, R1/2
法兰:
DN25...DN100,
NPS 1"...4"
Pancake: 2"...4", DN50...DN100 | | 最大测量距离 | 7000 m (22,966 ft) H2O | | 通信 | 4...20 mA HART
PROFIBUS PA
PROFINET 带 Ethernet-APL
Bluetooth® wireless
技术和应用 (可选) | | 证书 / 认证 | ATEX, IEC Ex, CSA C/美国, NEPSI | | 安全认证 | SIL | | 设计认证 | EN 10204-3.1
NACE MR0175,
NACE MR0103 | | 饮用水认证 | NSF | | Metrological 认证和证书 | MID | | 选项 | 触摸控制显示膜片密封 | | 应用限制 | 测量单元: 金属焊接
If pressurized, possibly
用途差压压力测量带二压力 transmitters
(电子 dp). Observe
ratio 表头压力:
hydrostatic 压力 |
压力| 测量原理 | 绝压和表压压力 | | Characteristic | 压力变送器带金属过程膜片.
可选带膜片密封件.
设备 health 验证无过程 interruptions.
直观和 clear wizards 用于调试, 防护试验和验证. | | 供电电压 | 4...20 mA HART
Ex d, Ex e, 非-Ex:
10.5...35V DC :
Ex i: 10.5...30V DC | | 参考精度 | 标准:
高达 0.05 %
Platinum:
高达 0.025 % | | 长 term 稳定性 | 0.05 % 的 URL/ 年
0.07 % 的 URL/ 5 年
0.10 % 的 URL/ 10 年 | | 过程温度 | 标准:
-40°C…+125°C
(-40°F…+257°F)
膜片密封:
-70°C...+400°C
(-94°F...+752°F) | | 环境温度 | -60°C...+80°C
(-76°F...+185°F) | | 测量单元 | 400 mbar...700 bar
(6 psi...10,500 psi) | | 最小 calibratable span | 5 mbar (0.075 psi) | | 真空电阻 | 标准:10 mbar (0.145 psi)
膜片密封: 50 mbar (0.725 psi) | | 最大. Turn down | 100:1 | | 最大. 耐压限制 | 1,050 bar (15,750 psi) | | 过程连接 | 螺纹:
G1/2...G2, R1/2, MNPT3/4...MNPT2,
FNPT1/2, R1/2
法兰:
DN25...DN100,
NPS 1"...4"
Pancake: 2"...4", DN50...DN100 | | 材料过程膜片 | 316L, AlloyC,
Tantal, 蒙乃尔,
PTFE,
金 | | 材料垫片 | PTFE | | Fill 流体 | 硅胶油, Inert 油,
Vegetable 油,
高/ 低温度油 | | 材料外壳 | 铝,
316L | | 通信 | 4...20 mA HART
PROFINET 带 Ethernet-APL
Bluetooth® wireless
技术和应用 (可选) | | 证书 / 认证 | ATEX, CSA, IECEx, JPN Ex, INMETRO, NEPSI, UK Ex | | 安全认证 | SIL | | 设计认证 | EN10204-3.1,
NACE MR0103,
NACE MR0175 | | 饮用水认证 | NSF | | Specialities | Heartbeat 技术,
Bluetooth® 操作和维护 SmartBlue 应用,
LED 模块,
RFID 标签用于简便标识,
堵头和 play functionalities,
HistoROM |
| 型号 | 名称 |
|---|
| PMP71B-AABAFJA6AA3HBI1WBJA1AB | 压力变送器 | | PMP71B-AABACBA6AA3SBI1WXJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3SBA1VXJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3PBI1WBJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3FBIWWJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3UBI1WBJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3KBI1WWJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3WBA1VXJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3PBA1VWJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3MBI1WBJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3MBA1VXJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3KBA1VXJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3KBI1WBJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3XBI1WWJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3XBI1WBJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3KBA1VWJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3HBI1WBJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3PBI1WWJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3XBA1VXJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3PBA1VXJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3MBI1WXJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3FBIWXJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3HBA1VWJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3WBI1WBJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3KBI1WXJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3SBI1WBJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3WBI1WXJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3PBI1WXJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3MBI1WWJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3FBA1VWJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3HBI1WXJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3XBA1VNJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3XBI1WXJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3SBA1VWJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3FBA1VXJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3HBA1VXJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3WBI1WWJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3XBA1VNJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3FBA1VNJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3SBA1VNJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3SBI1WWJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3UBA1VNJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3UBA1VWJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3WBA1VNJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3FBIWBJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3WBA1VWJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3UBA1VXJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3KBA1VNJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3HBI1WWJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3MBA1VWJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3PBA1VNJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3MBA1VNJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3UBI1WWJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3HBA1VNJA1+VD | 压力变送器 | | PMP71B-AABACBA6AA3UBI1WXJA1+VD | 压力变送器 |
|
|
