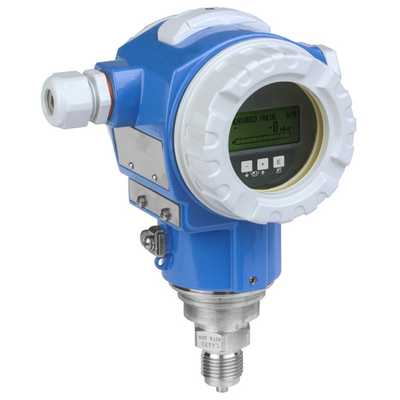

PMP71系列，压力变送器 # Endress+Hauser 一 恩德斯·豪斯
Cerabar PMP71数字压力测量变送器采用金属膜片，主要用于过程工业，可测量液体和气体的压力、液位、体积和质量。PMP71专为高压测量场合设计，最高工作压力可达700ba。带快速设定功能，量程可调。设计符合IEC61508标准，满足SIL2/3功能安全要求。提供MID计量认证证书，适可用于计量交接。 优势 即使在过程温度变化的工况下，仍能进行精确的测量 HistoROM®/M-DAT 记忆存储单元，可回溯仪表设定与测量值 通过TÜV SÜD认证的IEC 61508标准，适用于SIL2/SIL3功能安全过程监测(最大…最小…范围) 从测量薄膜到电子元件，提供过载保护和功能监测 快速设置菜单可快速设置基本调试参数，菜单引导式操作，提供高级故障诊断功能 可选安装阀组：并做打压测试 无缝、独立的系统集成(HART/PA/FF) 应用领域 双腔室铝或不锈钢 (316L) 外壳
过程链接：螺纹，法兰 温度范围：-40 至 +125°C (-40 至 +257°F) 压力范围：+100mbar 至 +700bar (+1.5至 +10.500psi) 精度误差：±0.05%, "铂金型" ±0.025% 国际防爆保护认证, WHG溢出防护, 卫生型认证, 海级认证, SIL
连续测量 / 液体| 测量原理 | 绝压和表压压力 | | 特性 / 应用 | 数字变送器带压阻传感器和焊接金属膜片模块化变送器长 term 稳定性
Enhanced 安全通过 self 诊断功能辅助过程安全栅 | | Specialities | 诊断 functionalities
不同语言内软件 | | 供电 / 通信 | 4...20mA HART:
10,5...45V DC
Ex ia: 10,5...30V DC
PROFIBUS PA / FOUNDATION Fieldbus:
9...32V DC | | 测量精度 | 标准: 0.05%
Platinum: 高达 0.025% | | 长 term 稳定性 | 0,05% 的 URL/年 | | 环境温度 | -50°C...85°C
(-58°F...185°F) | | 过程温度 | -40°C...125°C
(-40°F...257°F) | | 过程压力 / 最大耐压 | 1050bar (15,750psi) | | 压力测量范围 | 400 mbar...700 bar
(5.8 psi...10.500 psi) | | 主要接液部件 | 合金 C276
316L
铑 | | 过程连接 | Threads
法兰 (DIN, ASME, ...) 带齐平膜片 | | 最大测量距离 | 7000m (22.966ft) H2O | | 通信 | 4...20 mA HART
1- 5V DC 低电源
PROFIBUS PA
FOUNDATION Fieldbus | | 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, JPN Ex, INMETRO, NEPSI, EAC | | 安全认证 | SIL | | 设计认证 | EN 10204-3.1
NACE MR0175, MR0103 | | 船舶认证 | GL/ ABS | | 饮用水认证 | NSF | | 选项 | HistoROM/M-Dat
4-系列数字显示
SS- 或 Aluminiumhousing
分离外壳 | | Successor | PMP71B | | 应用限制 | 测量单元: 金属焊接
If pressurized, possibly
用途差压压力
meas-urement 带二压力 transmitters
(电子 dp). Observe
ratio 表头压力 :
hydrostatic 压力 |
压力| 测量原理 | 绝压和表压压力 | | Characteristic | 数字变送器带压阻传感器和焊接金属膜片模块化变送器长 term 稳定性
Enhanced 安全通过 self 诊断 functionsSecondary 过程安全栅 | | 供电电压 | 4...20 mA HART
10,5...45V DC (非 Ex):
Ex ia: 10,5...30V DC
PROFIBUS PA:
9...32 V DC (非 Ex)
FOUNDATION Fieldbus:
9...32 V DC (非 Ex) | | 参考精度 | 标准: 0.05%
Platinum: 高达 0.025% | | 长 term 稳定性 | 0.05 % 的 URL/ 年
0.07 % 的 URL/ 5 年
0.1 % 的 URL/ 10 年 | | 过程温度 | -40°C...125°C
(-40°F...257°F) | | 环境温度 | -50°C...85°C
(-58°F...185°F) | | 测量单元 | 400 mbar...700 bar
(5.8 psi...10.500 psi)
相对/ 绝压 | | 最小 calibratable span | 5 mbar (0.075 psi) | | 真空电阻 | 10 mbar (0.15 psi) | | 最大. Turn down | 100:1 | | 最大. 耐压限制 | 1050 bar (15.750 psi) | | 过程连接 | 螺纹:
G1/2...G2, R1/2, MNPT1/2...MNPT2, R1/2
法兰:
DN25...DN80,
ASME 1"...4",
JIS 10K...20K | | 材料过程膜片 | 316L, AlloyC,
铑> 金 | | 材料垫片 | 无, 测量单元焊接 | | Fill 流体 | 硅胶油,
Inert 油 | | 材料外壳 | Die-铸造铝,
AISI 316L | | 通信 | 4...20 mA HART
1- 5V DC 低电源
PROFIBUS PA
FOUNDATION Fieldbus | | 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, JPN Ex, INMETRO, NEPSI, EAC, UK Ex | | 安全认证 | SIL | | 设计认证 | EN10204-3.1
NACE MR0175 | | 船舶认证 | GL/ABS | | 饮用水认证 | NSF | | Specialities | 诊断功能 | | Successor | PMP71B |
| 型号 | 名称 |
|---|
| PMP71-ABA1UE1GAAAA | 压力变送器 | | PMP71-1DA1KE1RDFMA | 压力变送器 | | PMP71-ABA1S22GPAAA | 压力变送器 | | PMP71-ABA1W21GAAAA | 压力变送器 | | PMP71-ABA1U211AAAA | 压力变送器 | | PMP71-ABA1P21GHAAA | 压力变送器 | | PMP71-ABA1P22GPAAA | 压力变送器 | | PMP71-ABA1M22GPAAA | 压力变送器 | | PMP71-AAA1WB1GAAAA | 压力变送器 |
|
|
