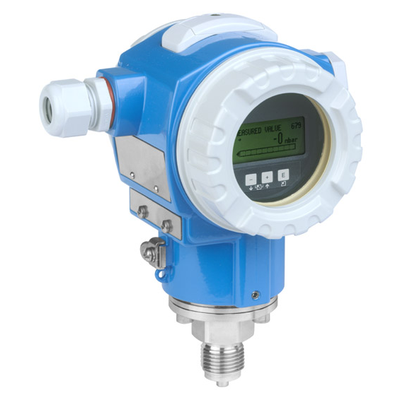

PMC71系列，压力变送器 # Endress+Hauser 一 恩德斯·豪斯
Cerabar PMC71数字式压力变送器采用无油电容式陶瓷测量元件，主要用于过程工业和卫生行业，可测量液体和气体的压力、液位、体积和质量。PMC71使用耐真空陶瓷膜片，确保测量系统高度安全。量程可调，快速设定功能使调试更简单，节省成本和时间。设计符合IEC61508标准，满足SIL2/3功能安全要求。 优势 过载保护——高精度陶瓷传感器 (99.9% Al2O3)。最适用于真空、腐蚀性和研磨性介质。 HistoROM®/M-DAT 记忆存储单元，可回溯仪表设定与测量值 通过TÜV SÜD认证的IEC 61508标准，适用于SIL2/SIL3功能安全等级过程压力监测（最小…最大…范围） 从测量薄膜到电子器件的全面功能监控 快速设置菜单可快速设置基本调试参数，菜单引导式操作，提供高级故障诊断功能 气密引线提供标准的第二道防线 可选安装阀组：并做打压测试 应用领域 双腔室铝或不锈钢 (316L) 外壳
过程连接：始于 1.5" 螺纹, 法兰, 卡箍式或卫生型过程连接 温度范围： -40 至 +150°C (-40 至 +302°F) 压力范围：+100mbar 至 +40bar (+1.5 至 +600psi) 精度范围：±0.05%, "铂金版" ±0.025% 国际防爆认证, WHG溢出保护, SIL, 卫生型认证, 船级认证
连续测量 / 液体| 测量原理 | 绝压和表压压力 | | 特性 / 应用 | 数字变送器带电容传感器和陶瓷膜片模块化变送器长 term 稳定性
Enhanced 安全通过 self 诊断功能辅助过程安全栅 | | Specialities | 诊断 functionalities
不同语言内软件 | | 供电 / 通信 | 4...20mA HART:
10,5...45V DC
Ex ia: 10,5...30V DC
PROFIBUS PA / FOUNDATION Fieldbus:
9...32V DC | | 测量精度 | 标准: 0.05%
Platinum: 高达 0.025% | | 长 term 稳定性 | 0,05% 的 URL/年 | | 环境温度 | -40°C...85°C
(-40°F...185°F) | | 过程温度 | -40°C...150°C
(-40°F...302°F) | | 过程压力 / 最大耐压 | 60bar (900psi) | | 压力测量范围 | 100mbar...40bar
(1.5psi...600psi) | | 主要接液部件 | Ceraphire 陶瓷合金 C
316L
蒙乃尔
PVDF | | 过程连接 | Threads
法兰
Tri-卡箍 ISO2852
卫生型连接 | | 最大测量距离 | 400m (1312ft) H2O | | 通信 | 4 ... 20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus | | 证书 / 认证 | ATEX, FM, CSA C/美国, IEC Ex, JPN Ex, INMETRO, NEPSI, EAC | | 设计认证 | EN 10204-3.1 | | 船舶认证 | GL/ ABS | | 饮用水认证 | NSF | | 选项 | HistoROM/M-Dat
4-系列数字显示
SS- 或 Aluminiumhousing
分离外壳 | | Successor | PMC71B | | 应用限制 | 测量单元: ceramics
If pressurized, possibly
用途差压压力测量带二压力 transmitters
(电子 dp). Observe
ratio 表头压力 :
hydrostatic 压力 |
压力| 测量原理 | 绝压和表压压力 | | Characteristic | 数字变送器带电容传感器和陶瓷膜片模块化变送器长 term 稳定性
Enhanced 安全通过 self 诊断功能辅助过程安全栅 | | 供电电压 | 4...20 mA HART
10,5...45V DC (非 Ex):
Ex ia: 10,5...30V DC
PROFIBUS PA:
9...32 V DC (非 Ex)
FOUNDATION Fieldbus:
9...32 V DC (非 Ex) | | 参考精度 | 标准: 0.05%
Platinum: 高达 0.025% | | 长 term 稳定性 | 0.05 % 的 URL/ 年
0.08 % 的 URL/ 5 年
0.1 % 的 URL/ 10 年 | | 过程温度 | -20°C...150°C
(-4°F...257°F) | | 环境温度 | -40°C...85°C
(-40°F...185°F) | | 测量单元 | 100 mbar...40 bar
(1.5 psi...600 psi)
相对/ 绝压 | | 最小 calibratable span | 5 mbar (0.075 psi) | | 真空电阻 | 0 mbar abs. | | 最大. Turn down | 100:1 | | 最大. 耐压限制 | 60 bar (900 psi) | | 过程连接 | 螺纹:
G1/2...G2, R1/2, MNPT1/2...MNPT2
法兰:
DN25...DN80,
ASME 1"...4",
JIS 10K | | 过程连接卫生型 | Tri-卡箍
DIN11851
Varivent N
SMS
DRD | | 材料过程膜片 | 陶瓷 | | 材料垫片 | Viton, EPDM, Chemraz, Kalrez, NBR | | Fill 流体 | 无, 干测量单元 | | 材料外壳 | Die-铸造铝,
AISI 316L | | 通信 | 4...20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus | | 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, JPN Ex, INMETRO, NEPSI, EAC, UK Ex | | 设计认证 | EN10204-3.1 | | 卫生型认证 | 3, EHEDG | | 船舶认证 | GL/ ABS | | 饮用水认证 | NSF | | Specialities | 诊断功能 | | Successor | PMC71B |
| 型号 | 名称 |
|---|
| PMC71-ABA1CB1GAAA | 压力变送器 | | PMC71-ABA1P2GAAAA | 压力变送器 | | PMC71-ABA1P1RDAAA | 压力变送器 | | PMC71-UBA1PBGHBA2 | 压力变送器 | | PMC71-5CC1P2A3DAA+Z1 | 压力变送器 | | PMC71-UBA1PBGHBAZ | 压力变送器 | | PMC71-5AA1C3GABAA | 压力变送器 | | PMC71-ABA1S2GAAAA | 压力变送器 | | PMC71-ABA1CEGPAAA | 压力变送器 |
|
|
