TM131系列，热电阻温度计 # Endress+Hauser 一 恩德斯·豪斯

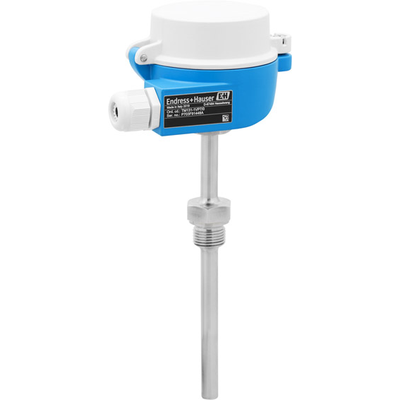

iTHERM ModuLine TM131是公制模块化热电阻或热电偶温度计带整体套管，或安装现场保护套管中使用。该产品适用于从基础到高端的各种应用场景，涵盖所有行业。 优势
适用于所有应用的模块化配置：丰富的组件与创新方案可选，全部整合在单一订货号下。 效率提升：QuickLink套管或iTHERM QuickSens传感器设计，响应速度更快。 安全性提升：iTHERM StrongSens具备强抗振性，第二层过程隔离带故障指示功能，确保严苛应用中的高可靠性。 操作便捷：iTHERM QuickNeck分段式延长颈，有效缩短维护停机时间。
应用领域
适用于全行业的通用设计：从重工业（电力与能源、化工、石油天然气）到公用事业应用。 国际认证：ATEX、IECEx、CSA C/US及NEPSI防爆认证。 iTEMP温度变送器支持所有常用通信协议及可选蓝牙®连接。
温度计| 测量原理 | 热电阻温度探测器 | | 特性 / 应用 | 公制样式模块化温度组件通用应用范围适用于危险区域带颈部或 iTHERM QuickNeck
含 保护套管 / 保护套管 (金属) 或至为 installed 至保护套管
can 为使用带 iTHERM StrongSens, iTHERM QuickSens 芯子用于快速响应倍 | | 保护套管 | 焊接保护套管或至为使用带保护套管 | | 芯子 / 探头 | 矿物绝缘 (MI), 柔性 | | 保护套管外径 / 芯子 | 保护套管:
9x1,25 mm
11x2 mm
12x2,5 mm
14x2 mm
16x3,5
1/4" SCH80
1/2" SCH80
1/2" SCH40 | | 最大插入深度(按需) | 高达 4.500,0 mm (177'') | | 保护套管材质 | 316 (1.4401)
316L (1.4404)
316Ti (1.4571)
合金 600 (2.4816)
合金 C276 (2.4819)
合金 446 (1.4749)
合金 321 (1.4541)
护套 PTFE
护套 Tantal | | 过程连接 | 外螺纹螺纹:
G3/8, G1/2", G3/4", G1"
NPT1/2", NPT3/4", NPT 1"
M14x1.5, M18x1.5, M20x1.5, M27x2, M33x2
R1/2", R3/4"
内螺纹螺纹:
M20x1.5, M24x1.5
NPT1/2"
盖螺母:
M20x1.5, G1/2", G3/4"
卡套接头:
NPT1/2", G1/2", G1"
法兰:
DN15 PN40 B1, C
DN25 PN20, PN40, PN100 B1, B2, C
DN40 PN40 B1
DN50 PN40 B1
ASME 1" 150 RF
ASME 1" 300 RF
ASME 1 1/2" 150 RF
ASME 2" 150 RF
ASME 2" 300 RF | | 端部形状 | 直形缩径锥形优化用于 quick 响应倍 | | 表面粗糙度 Ra | < 0.76 μm (0.03 μ内) | | 工作温度范围 | PT100 TF iTHERM StrongSens:
-50 °C ...500 °C
(-58 °F ...932 °F)
PT100 TF iTHERM QuickSens:
-50 °C …200 °C
(-58 °F …392 °F)
PT100 WW:
-200 °C ...600 °C
(-328 °F ...1.112 °F)
PT100 TF:
-50 °C ...400 °C
(-58 °F ...752 °F)
Typ K:
最大. 1.100 °C
(最大. 2.012 °F)
Typ J:
最大. 800 °C
(最大. 1.472 °F)
Typ N:
最大. 1.100 °C
(最大. 2.012 °F) | | 最大过程压力(静压) | 取决于配置高达 100 bar | | 测量精度 | 等级 AA 符合 IEC 60751
等级符合 IEC 60751
等级 B 符合 IEC 60751
等级特殊或标准符合 ASTM E230
等级 1 或 2 符合 IEC 60584-2 | | 响应时间 | fastest 响应时间带保护套管 t90 starting 在 below 10 s
取决于配置 | | 一体化表头变送器 | 是 (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS) | | 防爆认证 | ATEX Ex ec, Ex tc
ATEX IECEx Ex ta/tb, Ex ia, Ex db
CSA C/美国是, NI, XP, DIP
INMETRO Ex ia, Ex d, Ex tb
NEPSI Ex ia, Ex d, Ex tD , Ex DB,
EAC Ex d, Ex ta/tb, Ex ia
UKCA Ex ia, Ex nA, Ex tc
KC Ex ia
IND Ex | | 认证 | SIL, MID, DNV/GL |
| 型号 | 名称 |
|---|
| TM131-AABBCCC1BX1AFAC2BA1AA1NQ | 热电阻温度计 | | TM131-AABBCCC4BX2AXBC2AA1AA1 | 热电阻温度计 | | TM131-8JBBJDB1BX1AGAC1AA1AA1 | 热电阻温度计 | | TM131-AADAAAB2DA7AAEC3CA2AA1 | 热电阻温度计 | | TM131-AAADCCA2AA4CAAB2AA1AA1 | 热电阻温度计 | | TM131-AADAAAB2DB2AAEE3CA2AA1 | 热电阻温度计 | | TM131-AABBCCB2BX1AKBD3DA1AA1 | 热电阻温度计 | | TM131-AABBCEB2BX1AKOG3DD1AA1+GFZ1 | 热电阻温度计 | | TM131-AABBCCB2BX1AKNG3CA1AA1 | 热电阻温度计 | | TM131-AABBPAD2BX1AGBC3AA1AA1+LJNQ | 热电阻温度计 | | TM131-AABCCEB2BX2BJDC2AA1AA1+NQ | 热电阻温度计 | | TM131-AABBCCB2BX1AKBD3CA1AA1 | 热电阻温度计 | | TM131-AABBJHB2DB1AGEC3CA2AA1 | 热电阻温度计 | | TM131-AABBJDB2BB2AGCB3DD1AA1GFLANQ | 热电阻温度计 | | TM131-CABBCCB1BA4AFBB2HA1AA1 | 热电阻温度计 | | TM131-NACDHBB2BA5CBAB3AA1DA1 | 热电阻温度计 |
|
|
