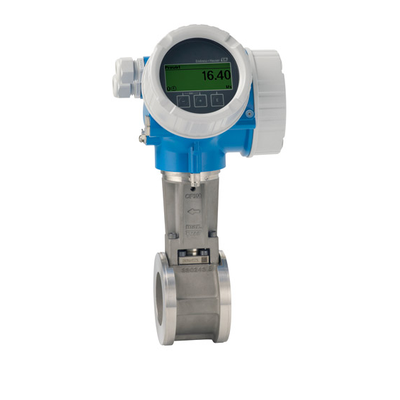

7D2C系列，涡街流量计 # Endress+Hauser 一 恩德斯·豪斯
Prowirl D传感器直接安装在两个法兰之间；因此，在辅助工艺段中传感器被用作附属功能设备，使用成本十分低廉。Prowirl D 200是真正的两线制回路供电流量计，使用经济，且能够无缝集成至现有系统中。在危险区中具有最高操作安全性。Heartbeat Technology（心跳技术）始终确保过程安全。 优势
进行饱和蒸汽的质量流量/能量流测量时内置温度测量功能 安装简单：传感器自带对中环 高稳定性：实践证明仪表坚固耐用、不受振动、温度冲击和水锤的影响 高长期稳定性：电容式传感器无漂移，坚固耐用 接线方便：仪表配备独立接线腔 操作安全：配备带触摸键操作的背光显示屏，操作时无需打开仪表 带自校验功能：采用Heartbeat Technology（心跳技术）
应用领域
仪表特点
端面距为65 mm (2.56 in) 无法兰 轻质量 显示单元配备数据传输功能 双腔室外壳坚固耐用 工厂安全性：通过多项国际认证（SIL，防爆）
气体| 测量原理 | 涡街 | | Product headline | 成本有效 wafer 流量计, 可选作为紧凑型或远程版本.
集成温度测量用于质量/能源流量的 saturated 蒸汽.
用于所有基本应用和用于 1-至-1 更换件的 orifice 板. | | 传感器 features | 简便 alignment 的传感器 – 包含定心 rings. 高 availability – proven robustness, 电阻至 vibrations, 温度 shocks & 水 hammer. 长期稳定性 – 坚固 drift-无电容传感器.
面至面长度的 65 mm (2.56 内). 否法兰. 低重量. | | 变送器 features | Convenient 设备 wiring – 分离连接 compartment. 安全操作 – 否 need 至开设备 due 至显示带触摸控制, background lighting. 集成验证 – Heartbeat 技术.
显示模块带数据 transfer 功能. 坚固双-compartment 外壳. Plant 安全: 全球认证 (SIL, Haz. 区域). | | 公称直径量程 | DN 15 至 150 (½ 至 6") | | 接液材质 | 测量管: 1.4408 (CF3M)
DSC 传感器: 1.4435 (316/316L) | | 被测 variables | 体积流量, 质量流量, 校正体积流量, 能源流量, heat 流量 difference, 温度 | | 最大. 测量 error | 体积流量 (液体): ±0.75 %
体积流量 (蒸汽, 气体): ±1.00 %
质量流量 (液体): ±0.85%
质量流量 (蒸汽, 气体): ±1.7 % | | 测量范围 | 液体: 0.25 至 625 m³/h (0.15 至 365 ft³/最小)
取决于介质: 水带 1 bar , 20 °C (14.5 psi , 68° F)
蒸汽, 气体: 2.1 至 8335 m³/h (1.2 至 4906 ft³/最小)
取决于介质: 蒸汽带 180 °C, 10 bar (356 °F, 145 psi); 空气带 25 °C, 4.4 bar (77 °F, 63.8 psi) | | 最大. 过程压力 | PN 40, 等级 300, 20K | | 介质温度量程 | 标准: –40 至 +260 °C (–40 至 +500 °F)
高/低温度 (选项): –200 至 +400 °C (–328 至 +752 °F)
高/低温度 (按需): –200 至 +450 °C (–328 至 +842 °F) | | 环境温度量程 | 紧凑型版本 (标准): –40 至 +80 °C (–40 至 +176 °F)
紧凑型版本 (选项): –50 至 +80 °C (–58 至 +176 °F)
远程版本 (标准): –40 至 +85 °C (–40 至 +185 °F)
远程版本 (选项): –50 至 +85 °C (–58 至 +185 °F) | | 传感器外壳材料 | 传感器连接外壳: AlSi10Mg, 涂层; 1.4408 (CF3M) | | 变送器外壳材料 | AlSi10Mg, 涂层; 1.4404 (316L) | | 防护等级 | 紧凑型版本: IP66/67, 类型 4X 外壳传感器远程版本: IP66/67, 类型 4X 外壳变送器远程版本: IP66/67, 类型 4X 外壳 | | 显示/操作 | 4‐系列背光显示带触摸控制 (操作从外部)
配置通过就地显示和操作工具可选远程显示可选 | | 输出 | 4‐20 mA HART (无源)
4‐20 mA (无源)
脉冲/频率/开关输出 (无源) | | Inputs | 电流输入 4‐20 mA (无源) | | 数字通信 | HART, PROFIBUS PA, FOUNDATION Fieldbus, PROFINET 超过 Ethernet-APL, Modbus TCP 超过 Ethernet-APL | | 电源 | DC 12 至 35 V (4‐20 mA HART 带/无脉冲/频率/开关输出)
DC 12 至 30 V (4‐20 mA HART, 4‐20 mA)
DC 12 至 35 V (4‐20 mA HART, 脉冲/频率/开关输出, 4‐20 mA 输入)
DC 9 至 32 V (PROFIBUS PA, 脉冲/频率/开关输出) | | 危险区域认证 | ATEX, IECEx, cCSAus, JPN, EAC, UK Ex, KC | | Product 安全 | CE, C-TICK, EAC | | 功能安全 | 功能安全按照至 IEC 61508, 适用内安全-relevant 应用依据带 IEC 61511 | | Metrological 认证和证书 | 校准执行在认可校准设施 (符合 ISO/IEC 17025)
Heartbeat 技术符合带要求用于测量可追溯性按照至 ISO 9001:2015 – 段 7.1.5.2 (TÜV SÜD 证明) | | 船舶认证和证书 | ABS, LR, BV, DNV, CCS | | 压力认证和证书 | PED, CRN | | 材料证书 | 3.1 材料
NACE MR0175/MR0103, PMI (按需) |
液体| 测量原理 | 涡街 | | Product headline | 成本有效 wafer 流量计, 可选作为紧凑型或远程版本.
集成温度测量用于质量/能源流量的 saturated 蒸汽.
用于所有基本应用和用于 1-至-1 更换件的 orifice 板. | | 传感器 features | 简便 alignment 的传感器 – 包含定心 rings. 高 availability – proven robustness, 电阻至 vibrations, 温度 shocks & 水 hammer. 长期稳定性 – 坚固 drift-无电容传感器.
面至面长度的 65 mm (2.56 内). 否法兰. 低重量. | | 变送器 features | Convenient 设备 wiring – 分离连接 compartment. 安全操作 – 否 need 至开设备 due 至显示带触摸控制, background lighting. 集成验证 – Heartbeat 技术.
显示模块带数据 transfer 功能. 坚固双-compartment 外壳. Plant 安全: 全球认证 (SIL, Haz. 区域). | | 公称直径量程 | DN 15 至 150 (½ 至 6") | | 接液材质 | 测量管: 1.4408 (CF3M)
DSC 传感器: 1.4435 (316/316L) | | 被测 variables | 体积流量, 质量流量, 校正体积流量, 能源流量, heat 流量 difference, 温度 | | 最大. 测量 error | 体积流量 (液体): ±0.75 %
体积流量 (蒸汽, 气体): ±1.00 %
质量流量 (液体): ±0.85%
质量流量 (蒸汽, 气体): ±1.7 % | | 测量范围 | 液体: 0.25 至 625 m³/h (0.15 至 365 ft³/最小)
取决于介质: 水带 1 bar , 20 °C (14.5 psi , 68° F)
蒸汽, 气体: 2.1 至 8335 m³/h (1.2 至 4906 ft³/最小)
取决于介质: 蒸汽带 180 °C, 10 bar (356 °F, 145 psi); 空气带 25 °C, 4.4 bar (77 °F, 63.8 psi) | | 最大. 过程压力 | PN 40, 等级 300, 20K | | 介质温度量程 | 标准: –40 至 +260 °C (–40 至 +500 °F)
高/低温度 (选项): –200 至 +400 °C (–328 至 +752 °F)
高/低温度 (按需): –200 至 +450 °C (–328 至 +842 °F) | | 环境温度量程 | 紧凑型版本 (标准): –40 至 +80 °C (–40 至 +176 °F)
紧凑型版本 (选项): –50 至 +80 °C (–58 至 +176 °F)
远程版本 (标准): –40 至 +85 °C (–40 至 +185 °F)
远程版本 (选项): –50 至 +85 °C (–58 至 +185 °F) | | 传感器外壳材料 | 传感器连接外壳: AlSi10Mg, 涂层; 1.4408 (CF3M) | | 变送器外壳材料 | AlSi10Mg, 涂层; 1.4404 (316L) | | 防护等级 | 紧凑型版本: IP66/67, 类型 4X 外壳传感器远程版本: IP66/67, 类型 4X 外壳变送器远程版本: IP66/67, 类型 4X 外壳 | | 显示/操作 | 4‐系列背光显示带触摸控制 (操作从外部)
配置通过就地显示和操作工具可选远程显示可选 | | 输出 | 4‐20 mA HART (无源)
4‐20 mA (无源)
脉冲/频率/开关输出 (无源) | | Inputs | 电流输入 4‐20 mA (无源) | | 数字通信 | HART, PROFIBUS PA, FOUNDATION Fieldbus, PROFINET 超过 Ethernet-APL, Modbus TCP 超过 Ethernet-APL | | 电源 | DC 12 至 35 V (4‐20 mA HART 带/无脉冲/频率/开关输出)
DC 12 至 30 V (4‐20 mA HART, 4‐20 mA)
DC 12 至 35 V (4‐20 mA HART, 脉冲/频率/开关输出, 4‐20 mA 输入)
DC 9 至 32 V (PROFIBUS PA, 脉冲/频率/开关输出) | | 危险区域认证 | ATEX, IECEx, cCSAus, JPN, EAC, UK Ex, KC | | Product 安全 | CE, C-TICK, EAC | | 功能安全 | 功能安全按照至 IEC 61508, 适用内安全-relevant 应用依据带 IEC 61511 | | Metrological 认证和证书 | 校准执行在认可校准设施 (符合 ISO/IEC 17025)
Heartbeat 技术符合带要求用于测量可追溯性按照至 ISO 9001:2015 – 段 7.1.5.2 (TÜV SÜD 证明) | | 船舶认证和证书 | ABS, LR, BV, DNV, CCS | | 压力认证和证书 | PED, CRN | | 材料证书 | 3.1 材料
NACE MR0175/MR0103, PMI (按需) |
蒸汽| 测量原理 | 涡街 | | Product headline | 成本有效 wafer 流量计, 可选作为紧凑型或远程版本.
集成温度测量用于质量/能源流量的 saturated 蒸汽.
用于所有基本应用和用于 1-至-1 更换件的 orifice 板. | | 传感器 features | 简便 alignment 的传感器 – 包含定心 rings. 高 availability – proven robustness, 电阻至 vibrations, 温度 shocks & 水 hammer. 长期稳定性 – 坚固 drift-无电容传感器.
面至面长度的 65 mm (2.56 内). 否法兰. 低重量. | | 变送器 features | Convenient 设备 wiring – 分离连接 compartment. 安全操作 – 否 need 至开设备 due 至显示带触摸控制, background lighting. 集成验证 – Heartbeat 技术.
显示模块带数据 transfer 功能. 坚固双-compartment 外壳. Plant 安全: 全球认证 (SIL, Haz. 区域). | | 公称直径量程 | DN 15 至 150 (½ 至 6") | | 接液材质 | 测量管: 1.4408 (CF3M)
DSC 传感器: 1.4435 (316/316L) | | 被测 variables | 体积流量, 质量流量, 校正体积流量, 能源流量, heat 流量 difference, 温度 | | 最大. 测量 error | 体积流量 (液体): ±0.75 %
体积流量 (蒸汽, 气体): ±1.00 %
质量流量 (液体): ±0.85%
质量流量 (蒸汽, 气体): ±1.7 % | | 测量范围 | 液体: 0.25 至 625 m³/h (0.15 至 365 ft³/最小)
取决于介质: 水带 1 bar , 20 °C (14.5 psi , 68° F)
蒸汽, 气体: 2.1 至 8335 m³/h (1.2 至 4906 ft³/最小)
取决于介质: 蒸汽带 180 °C, 10 bar (356 °F, 145 psi); 空气带 25 °C, 4.4 bar (77 °F, 63.8 psi) | | 最大. 过程压力 | PN 40, 等级 300, 20K | | 介质温度量程 | 标准: –40 至 +260 °C (–40 至 +500 °F)
高/低温度 (选项): –200 至 +400 °C (–328 至 +752 °F)
高/低温度 (按需): –200 至 +450 °C (–328 至 +842 °F) | | 环境温度量程 | 紧凑型版本 (标准): –40 至 +80 °C (–40 至 +176 °F)
紧凑型版本 (选项): –50 至 +80 °C (–58 至 +176 °F)
远程版本 (标准): –40 至 +85 °C (–40 至 +185 °F)
远程版本 (选项): –50 至 +85 °C (–58 至 +185 °F) | | 传感器外壳材料 | 传感器连接外壳: AlSi10Mg, 涂层; 1.4408 (CF3M) | | 变送器外壳材料 | AlSi10Mg, 涂层; 1.4404 (316L) | | 防护等级 | 紧凑型版本: IP66/67, 类型 4X 外壳传感器远程版本: IP66/67, 类型 4X 外壳变送器远程版本: IP66/67, 类型 4X 外壳 | | 显示/操作 | 4‐系列背光显示带触摸控制 (操作从外部)
配置通过就地显示和操作工具可选远程显示可选 | | 输出 | 4‐20 mA HART (无源)
4‐20 mA (无源)
脉冲/频率/开关输出 (无源) | | Inputs | 电流输入 4‐20 mA (无源) | | 数字通信 | HART, PROFIBUS PA, FOUNDATION Fieldbus, PROFINET 超过 Ethernet-APL, Modbus TCP 超过 Ethernet-APL | | 电源 | DC 12 至 35 V (4‐20 mA HART 带/无脉冲/频率/开关输出)
DC 12 至 30 V (4‐20 mA HART, 4‐20 mA)
DC 12 至 35 V (4‐20 mA HART, 脉冲/频率/开关输出, 4‐20 mA 输入)
DC 9 至 32 V (PROFIBUS PA, 脉冲/频率/开关输出) | | 危险区域认证 | ATEX, IECEx, cCSAus, JPN, EAC, UK Ex, KC | | Product 安全 | CE, C-TICK, EAC | | 功能安全 | 功能安全按照至 IEC 61508, 适用内安全-relevant 应用依据带 IEC 61511 | | Metrological 认证和证书 | 校准执行在认可校准设施 (符合 ISO/IEC 17025)
Heartbeat 技术符合带要求用于测量可追溯性按照至 ISO 9001:2015 – 段 7.1.5.2 (TÜV SÜD 证明) | | 船舶认证和证书 | ABS, LR, BV, DNV, CCS | | 压力认证和证书 | PED, CRN | | 材料证书 | 3.1 材料
NACE MR0175/MR0103, PMI (按需) |
| 型号 | 名称 |
|---|
| 7D2C1H-AAACJCABAAD1SKA1+AADCJA | 涡街流量计 |
|
|
