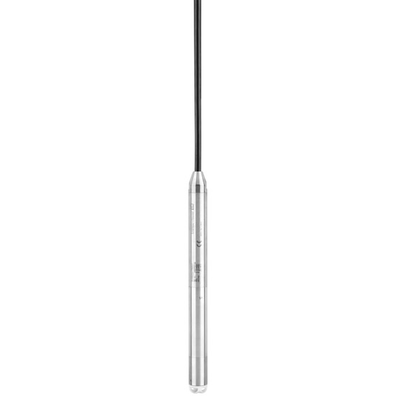

Waterpilot FMX21 变送器采用无油电容式陶瓷测量元件，用于过程工业和环保行业中的静压液位测量。带HART输出，测量范围可自由调节，自动密度补偿功能，提升液位测量精度。经认证可用于饮用水测量，提供内置式温度测量功能。同时提供适用于废水和污泥测量的应用版本。
优势
具备强抗过载能力的高纯度陶瓷传感器（99.9% Al2O3)
4...20 mA 叠加 HART 6.0 输出
自动密度补偿功能，提升测量精度
内置 Pt100 温度传感器（可选），同时进行液位和温度测量
多种类型的附件提供整套测量点解决方案
全密闭电子部件和双重过滤压力补偿系统使得传感器免受气候影响
22mm（0.87“）小外径版本适合于饮用水应用，以及抽水井和深井等小管径测量场合
应用领域
三种不同版本分别用于饮用水，废水和污水，盐水。
连续测量 / 液体
| 测量原理 | Hydrostatic |
| 特性 / 应用 | 紧凑型探头带陶瓷单元用于 hydrostatic 物位测量,
直径 = 22 mm: 通用应用, Fresh 水直径 = 42 mm: Waste 水应用直径 = 29 mm: Salt 水应用 |
| Specialities | 自动密度补偿版本 w/o 金属部件内触点至过程 |
| 供电 / 通信 | 10.5 ...35 VDC |
| 测量精度 | 0.2%
0.1% (可选) |
| 长 term 稳定性 | 0.1% 的 URL/年 |
| 环境温度 | -10°C...70°C
(14°F...158°F)
直径 29 mm (1.14"):
0°C...50°C
(32°F...122°F) |
| 过程温度 | -10°C...70°C
(14°F...158°F)
直径 29 mm (1.14"): 0°C...50°C
(32°F...122°F) |
| 压力测量范围 | 100 mbar...20 bar
(1.5 psi...300 psi) |
| 主要接液部件 | 直径 22 mm 和 42 mm: 密封, 316L, 陶瓷直径 29 mm: 密封, PPS, Polyolefin, 陶瓷加长电缆: PE, PUR, FEP |
| 过程连接 | 悬挂卡箍电缆安装螺钉 |
| 最大测量距离 | 200 m H2O
(656 ft H2O) |
| 通信 | 4...20 mA
4...20 mA HART |
| 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, NEPSI |
| 船舶认证 | GL/ ABS/ BV/ DNV/ LR |
| 饮用水认证 | KTW/ NSF/ ACS |
| 选项 | 绝压测量单元集成温度传感器 Pt100, 4-导线客户特定调整客户特定电缆标记 |
| 应用限制 | 测量单元: ceramics |
压力
| 测量原理 | Hydrostatic 压力 |
| Characteristic | 紧凑型探头带陶瓷单元用于 hydrostatic 物位测量,
直径 = 22 mm: 通用应用, fresh 水直径 = 42 mm: Waste 水应用直径 = 29 mm: Salt 水应用 |
| 供电电压 | 10.5 ...35V DC |
| 参考精度 | 0.2%
0.1% (可选) |
| 长 term 稳定性 | 0.1% 的 URL/年 |
| 过程温度 | -10°C...70°C
(14°F...158°F)
直径 29 mm (1.14"): 0°C...50°C
(32°F...122°F) |
| 环境温度 | -10°C...70°C
(14°F...158°F)
直径 29 mm (1.14"):
0°C...50°C
(32°F...122°F) |
| 测量单元 | 100mbar...20bar
(1.5psi...300psi) |
| 过程连接 | 悬挂卡箍电缆安装螺钉 |
| 通信 | 4...20 mA
4...20 mA HART |
| 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, INMETRO, NEPSI, UK Ex |
| 船舶认证 | GL/ ABS/ BV/ DNV/ LR |
| 饮用水认证 | NSF/ KTW/ ACS |
| 型号 | 名称 |
|---|
| FMX21-AA211GGD15A | 静压液位计（也叫投入式液位计） |
| FMX21-AA121FGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA121HGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA251FGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA121KGD11A | 静压液位计（也叫投入式液位计） |
| FMX21-BE121HGD11A | 静压液位计（也叫投入式液位计） |
| FMX21-BE121HGD11A+POPS | 静压液位计（也叫投入式液位计） |
| FMX21-AA121GGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA111QGD15A | 静压液位计（也叫投入式液位计） |
| FMX21-AA221GGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA111FGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA221PGD15A | 静压液位计（也叫投入式液位计） |
| FMX21-AA111KGD11A | 静压液位计（也叫投入式液位计） |
| FMX21-AA221HGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-BE121HGD11APOPS | 静压液位计（也叫投入式液位计） |
| FMX21-AA121PGD15A | 静压液位计（也叫投入式液位计） |
| FMX21-AA111HGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA221DGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA221KGD11A | 静压液位计（也叫投入式液位计） |
| FMX21-AA211QGD15A | 静压液位计（也叫投入式液位计） |
| FMX21-BE121HGB30APS | 静压液位计（也叫投入式液位计） |
| FMX21-AA111GGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA221QGD15A | 静压液位计（也叫投入式液位计） |
| FMX21-AA121CGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA121QGD15A | 静压液位计（也叫投入式液位计） |
| FMX21-AA221MGD15A | 静压液位计（也叫投入式液位计） |
| FMX21-AA221FGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA111CGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA221CGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA121MGD15A | 静压液位计（也叫投入式液位计） |
| FMX21-AA121DGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA111DGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA111MGD15A | 静压液位计（也叫投入式液位计） |
| FMX21-AA211PGD15A | 静压液位计（也叫投入式液位计） |
| FMX21-AA211GGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA211DGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA211KGD11A | 静压液位计（也叫投入式液位计） |
| FMX21-AA211MGD15A | 静压液位计（也叫投入式液位计） |
| FMX21-AA211FGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA211CGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-AA211HGD10A | 静压液位计（也叫投入式液位计） |
| FMX21-BE121HGD11A+PO | 静压液位计（也叫投入式液位计） |
