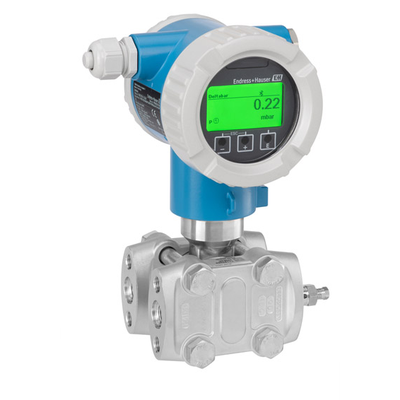

PMD75B系列，差压变送器 # Endress+Hauser 一 恩德斯·豪斯
PMD75B是新一代Deltabar变送器的成员之一。变送器坚固耐用，采用安全Bluetooth蓝牙连接，使用移动设备，安装app，即可远程操控仪表。支持按需维护，提高了工厂的可用性。 优势 采用Heartbeat Technology心跳技术，无需中断生产过程即可验证仪表健康状况。提高了工厂的可用性。 清晰标识仪表状况，一旦出现诊断信息，仪表立即从绿色切换至红色显示 减小系统故障发生几率，零错误的SIL调试和引导式仪表功能安全测试 使用SmartBlue App无线远程控制操作困难区域内的设备 应用领域 软件的使用十分简单。操作向导直观明了，引导用户逐步完成仪表设置、功能安全测试和验证测试。 Heartbeat Technology心跳技术提供自校验和自监控功能，能够检测出过程异常，比如引压管堵塞。
连续测量 / 液体| 测量原理 | 差压压力 | | 特性 / 应用 | 差压压力变送器 which detects 过程 anomalies like 插接式 impulse lines.
直观和 clear wizards 用于调试, 防护试验和验证. | | Specialities | Heartbeat 技术,
Bluetooth® 操作和维护带 SmartBlue 应用,
LED 模块,
RFID 标签用于简便标识,
堵头和 play functionalities
HistoROM | | 供电 / 通信 | Ex d, Ex e, 非-Ex:
10.5...35V DC
Ex i:
10.5...30V DC | | 测量精度 | 标准:
高达 0.05 %
Platinum:
高达 0.035 % | | 长 term 稳定性 | 0.025 % 的 URL/ 年
0.05 % 的 URL/ 5 年
0.10 % 的 URL/ 10 年 | | 环境温度 | -54°C...+85°C
(-65°F...+185°F) | | 过程温度 | -40°C...+110°C
(-40°F...+230°F) | | 过程压力 / 最大耐压 | 420 bar (6300 psi) | | 压力测量范围 | 10 mbar...250 bar
(0.15 psi...3750 psi) | | 主要接液部件 | 316L, AlloyC,
Tantal, 蒙乃尔,
金 | | 过程连接 | NPT1/4-18,
RC1/4" | | 最大测量距离 | 400 m (1,312 ft) H2O | | 通信 | 4...20 mA HART
PROFIBUS PA
PROFINET 带 Ethernet-APL
Bluetooth® wireless
技术和应用 (可选) | | 证书 / 认证 | ATEX, CSA, IECEx, JPN Ex, INMETRO, NEPSI, UK Ex | | 安全认证 | SIL | | 设计认证 | EN 10204-3.1,
NACE MR0175,
NACE MR0103 | | 饮用水认证 | NSF, KTW | | 选项 | 触摸控制显示 | | 应用限制 | 无 |
气体| 测量原理 | 差压压力 | | Product headline | 差压压力变送器 which detects 过程 anomalies like 插接式 impulse lines,
直观和 clear wizards 用于调试, 防护试验和验证 | | 传感器 features | Fill 流体:
硅胶油,
Inert 油 | | 变送器 features | LED 模块,
RFID 标签用于简便标识,
堵头和 play functionalities,
HistoROM | | 接液材质 | 316L,
AlloyC,
Tantal,
蒙乃尔,
金 | | 被测 variables | 差压压力 | | 最大. 测量 error | 标准:
高达 0.05 %
Platinum:
高达 0.035 % | | 测量范围 | 10 mbar...250 bar
(0.15 psi...3750 psi) | | 最大. 过程压力 | 420 bar (6300 psi) | | 环境温度量程 | -40°C...+85°C
(-40°F...+185°F) | | 变送器外壳材料 | 铝, 316L | | 显示/操作 | 4-系列背光显示带触摸控制 (操作从外部)
Bluetooth® 操作和维护 SmartBlue 应用,
配置通过就地显示和操作工具可选 | | 输出 | 4...20 mA HART | | 数字通信 | HART | | 危险区域认证 | ATEX, CSA, IECEx, JPN Ex, INMETRO, NEPSI, UK Ex | | 功能安全 | SIL | | Metrological 认证和证书 | Heartbeat 技术 | | 压力认证和证书 | CRN | | 材料证书 | EN10204-3.1,
NACE MR0175,
NACE MR0103 |
液体| 测量原理 | 差压压力 | | Product headline | 差压压力变送器 which detects 过程 anomalies like 插接式 impulse lines,
直观和 clear wizards 用于调试, 防护试验和验证 | | 传感器 features | Fill 流体:
硅胶油,
Inert 油 | | 变送器 features | LED 模块,
RFID 标签用于简便标识,
堵头和 play functionalities,
HistoROM | | 接液材质 | 316L,
AlloyC,
Tantal,
蒙乃尔,
金 | | 被测 variables | 差压压力 | | 最大. 测量 error | 标准:
高达 0.05 %
Platinum:
高达 0.035 % | | 测量范围 | 10 mbar...250 bar
(0.15 psi...3750 psi) | | 最大. 过程压力 | 420 bar (6300 psi) | | 环境温度量程 | -40°C...+85°C
(-40°F...+185°F) | | 变送器外壳材料 | 铝, 316L | | 显示/操作 | 4-系列背光显示带触摸控制 (操作从外部)
Bluetooth® 操作和维护 SmartBlue 应用,
配置通过就地显示和操作工具可选 | | 输出 | 4...20 mA HART | | 数字通信 | HART | | 危险区域认证 | ATEX, CSA, IECEx, JPN Ex, INMETRO, NEPSI, UK Ex | | 功能安全 | SIL | | Metrological 认证和证书 | Heartbeat 技术 | | 压力认证和证书 | CRN | | 材料证书 | EN10204-3.1,
NACE MR0175,
NACE MR0103 |
压力| 测量原理 | 差压压力 | | Characteristic | 差压压力变送器 which detects 过程 anomalies like 插接式 impulse lines.
直观和 clear wizards 用于调试, 防护试验和验证. | | 供电电压 | Ex d, Ex e, 非-Ex:
10.5...35V DC
Ex i: 10.5...30V DC | | 参考精度 | 标准:
高达 0.05 %
Platinum:
高达 0.035 % | | 长 term 稳定性 | 0.025 % 的 URL/ 年
0.05 % 的 URL/ 5 年
0.10 % 的 URL/ 10 年 | | 过程温度 | -40°C...+110°C
(-40°F...+230°F) | | 环境温度 | -40°C...+85°C
(-40°F...+185°F) | | 测量单元 | 10 mbar...250 bar
(0.15 psi...3750 psi) | | 最小 calibratable span | 0.25 mbar (0.00375 psi) | | 真空电阻 | 25 mbar (0.0375 psi) | | 最大. Turn down | 100:1 | | 最大. 耐压限制 | 630 bar (9,450 psi) | | 过程连接 | NPT1/4-18
RC1/4" | | 材料过程膜片 | 316L, AlloyC,
Tantal,
蒙乃尔,
金 | | 材料垫片 | PTFE, FKM, EPDM, FFKM | | Fill 流体 | 硅胶油,
Inert 油 | | 材料外壳 | 铝, 316L | | 通信 | 4...20 mA HART
PROFIBUS PA
PROFINET 带 Ethernet-APL
Bluetooth® wireless
技术和应用 (可选) | | 证书 / 认证 | ATEX, CSA, IECEx, JPN Ex, INMETRO, NEPSI, UK Ex | | 安全认证 | SIL | | 设计认证 | EN10204-3.1,
NACE MR0103,
NACE MR0175 | | 饮用水认证 | NSF, KTW | | Specialities | Heartbeat 技术,
Bluetooth® 操作和维护 SmartBlue 应用,
LED 模块,
RFID 标签用于简便标识,
堵头和 play functionalities,
HistoROM |
蒸汽| 测量原理 | 差压压力 | | Product headline | 差压压力变送器 which detects 过程 anomalies like 插接式 impulse lines,
直观和 clear wizards 用于调试, 防护试验和验证 | | 传感器 features | Fill 流体:
硅胶油,
Inert 油 | | 变送器 features | LED 模块,
RFID 标签用于简便标识,
堵头和 play functionalities,
HistoROM | | 接液材质 | 316L,
AlloyC,
Tantal,
蒙乃尔,
金 | | 被测 variables | 差压压力 | | 最大. 测量 error | 标准:
高达 0.05 %
Platinum:
高达 0.035 % | | 测量范围 | 10 mbar...250 bar
(0.15 psi...3750 psi) | | 最大. 过程压力 | 420 bar (6300 psi) | | 环境温度量程 | -40°C...+85°C
(-40°F...+185°F) | | 变送器外壳材料 | 铝, 316L | | 显示/操作 | 4-系列背光显示带触摸控制 (操作从外部)
Bluetooth® 操作和维护 SmartBlue 应用,
配置通过就地显示和操作工具可选 | | 输出 | 4...20 mA HART | | 数字通信 | HART | | 危险区域认证 | ATEX, CSA, IECEx, JPN Ex, INMETRO, NEPSI, UK Ex | | 功能安全 | SIL | | Metrological 认证和证书 | Heartbeat 技术 | | 压力认证和证书 | CRN | | 材料证书 | EN10204-3.1,
NACE MR0175,
NACE MR0103 |
| 型号 | 名称 |
|---|
| PMD75B-AABAEBA37DAASAJA1G+AB | 差压变送器 | | PMD75B-BBBAEJA37HJGSAJA1DZ1 | 差压变送器 | | PMD75B-BBBAEJA37HBGSAJA1D | 差压变送器 | | PMD75B-AABACBH37FCGSAJA1D+GQVD | 差压变送器 | | PMD75B-AABACBH37CCGSAJA1D+VD | 差压变送器 | | PMD75B-AABACBH37HCGSAJA1D+GQVD | 差压变送器 | | PMD75B-AABACBH37BCGSAJA1D+VD | 差压变送器 | | PMD75B-AABACBH37FCGSAJA1D+GKVD | 差压变送器 | | PMD75B-AABACBH37HCGSAJA1D+VD | 差压变送器 | | PMD75B-NABAEBH37CCGSAJA1D+VD | 差压变送器 | | PMD75B-NFBADBH37FCGSAJA1D+VD | 差压变送器 |
|
|
