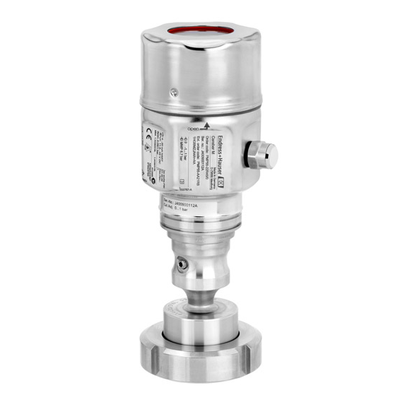

PMP55系列，压力变送器 # Endress+Hauser 一 恩德斯·豪斯
Cerabar PMP55数字式压力变送器采用金属膜片密封，主要用于过程工业和卫生行业，测量液体的压力、液位、体积和质量。PMP55专为高压和极端高温测量场合设计，最高工作温度可达400 °C(-94 ~ 750°F)。量程可调，快速设定功能节省成本和时间。符合IEC61508和IEC 61511标准，满足SIL2功能安全要求。 优势 大量、多种隔膜密封材料和过程连接 优良的重复性和长期稳定性 通过TÜV NORD认证的IEC 61508 2.0版本和 IEC 61511标准，适用于SIL2功能安全系统过程压力监测 简单安全的菜单引导式操作模式：可使用现场显示模块进行操作；或通过4 to 20 mA HART、PROFIBUS PA、 FOUNDATION Fieldbus通讯方式远程操作。 模块化设计，测量差压、静压和压力（Deltabar M - Deltapilot M - Cerabar M).如，可更换的显示模块和主电子模块。 无缝、独立的系统集成(HART/PA/FF) 全新TempC膜片，最小化温度的影响，恢复时间短 应用领域 单腔室铝或不锈钢 (316L) 外壳
过程链接：螺纹，法兰或卫生型连接 温度范围： -70 至 +400°C (-94 至 +752°F) 压力范围：+400mbar 至 +400bar (+15 至 +6,000psi) 精度误差：±0.15%，"铂金版" ±0.075% 国际防爆保护认证，SIL，卫生型认证，船级认证
连续测量 / 液体| 测量原理 | 绝压和表压压力 | | 特性 / 应用 | Smart 和 reliable 压力变送器, 带压阻测量单元和金属焊接过程隔离膜片和膜片密封. | | 供电 / 通信 | 4 ..20 mA HART:
11,5...45 V DC
Ex ia: 11,5...30 V DC
PROFIBUS PA
FOUNDATION Fieldbus | | 测量精度 | 标准 0.15%
Platinum 0.075% | | 长 term 稳定性 | < 0,1% von URL/ 年
0,2% 的 URL/ 5 年
0,25% 的 URL/ 10 年 | | 环境温度 | -40°C...85°C
(-40°F...185°F) | | 过程温度 | -70°C…400°C
(-94°F…752°F) | | 过程压力 / 最大耐压 | 600 bar (9000 psi) | | 压力测量范围 | 1 bar...400 bar
(15 psi...6000 psi) | | 主要接液部件 | 316L
AlloyC
Montel
Tantal
铑 | | 过程连接 | 膜片密封法兰 (DIN, ASME, JIS)
Tri-卡箍 ISO2852
卫生型连接 | | 最大测量距离 | 4000m (13.123ft) H2O | | 通信 | 4...20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus
IO-Link | | 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, INMETRO, NEPSI | | 安全认证 | SIL | | 设计认证 | EN 10204-3.1
NACE MR0175, MR0103
AD2000 | | 卫生型认证 | 3, EHEDG
CoC ASME-BPE | | 船舶认证 | GL/ ABS/ LR/ BV/ DNV | | 选项 | 就地显示 | | Successor | PMP51B | | 应用限制 | 测量单元: 金属焊接
If pressurized, possibly 用途差压压力 meas-urement 带二压力 transmitters (电子 dp). Observe ratio 表头压力 : hydrostatic 压力 |
压力| 测量原理 | 绝压和表压压力 | | Characteristic | Smart 和 reliable 压力变送器, 带压阻测量单元和金属焊接过程隔离膜片和膜片密封. | | 供电电压 | 4...20 mA HART
11,5...45V DC (非 Ex):
Ex ia: 11,5...30V DC
PROFIBUS PA:
9...32 V DC (非 Ex)
FOUNDATION Fieldbus:
9...32 V DC (非 Ex) | | 参考精度 | 标准 0.15%
Platinum 0.075% | | 长 term 稳定性 | 0.1% 的 URL/ 年
0.2% 的 URL/ 5 年
0.25% 的 URL/ 10 年 | | 过程温度 | -70°C…+400°C
(-94°F…+752°F) | | 环境温度 | -40°C...+85°C
(-40°F...+185°F) | | 测量单元 | 400 mbar...400 bar
(5.8 psi...6000 psi)
相对/ 绝压 | | 最小 calibratable span | 20 mbar (0.3 psi) | | 真空电阻 | 50 mbar (0.73 psi) | | 最大. Turn down | 20:1 | | 最大. 耐压限制 | 600 bar (9000 psi) | | 过程连接 | 螺纹:
G1/2...G2, MNPT1/2...MNPT2
法兰:
DN25...DN100,
ASME 1"...4",
JIS 10k
膜片密封 | | 过程连接卫生型 | Tri-卡箍
DIN11851
DIN11864-1
NEUMO
Varivent
SMS
DRD
通用适配器 | | 材料过程膜片 | 316L, AlloyC,
Tantal, PTFE,
铑>金 | | 材料垫片 | 无, 膜片焊接 | | Fill 流体 | 硅胶油,
Inert 油,
Vegetable 油,
高温度油,
低温度油, | | 材料外壳 | Die-铸造铝,
AISI 316L | | 通信 | 4...20 mA
4...20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus
IO-Link | | 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, INMETRO, NEPSI, UK Ex | | 安全认证 | SIL | | 设计认证 | EN10204-3.1
NACE MR0103 | | 卫生型认证 | CoC ASME-BPE
3, EHEDG | | 船舶认证 | GL/ ABS/ LR/ BV/ DNV | | Specialities | TempC 膜片 | | Successor | PMP51B |
| 型号 | 名称 |
|---|
| PMP55-BA21JA1WGJU5JA1A | 压力变送器 | | PMP55-BA21JA2MGCCNJD1A+AK | 压力变送器 | | PMP55-AA21JA1FGCCXJA1A+AK | 压力变送器 | | PMP55-AA21JA1KGCGVJA1A+AK | 压力变送器 |
|
|
