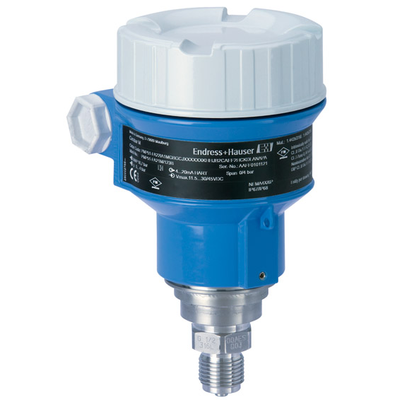

PMP51系列，压力变送器 # Endress+Hauser 一 恩德斯·豪斯
如果需要陶瓷传感器的，请采用PMC51。 Cerabar PMP51数字式压力变送器采用金属膜片，主要用于过程工业和卫生行业液体或气体的压力、液位、体积和质量测量。PMP51专为高压测量场合设计，最高工作压力可达400bar。量程可调，快速设定功能节省成本和时间。符合IEC61508和IEC 61511标准，满足SIL2功能安全要求。 优势 即使在过程温度变化的工况下，仍能进行精确的测量 优良的重复性和长期的稳定性 过程压力监测适用于SIL2标准，获得IEC 61508和IEC 61511认证 模块化设计，测量差压、静压和压力（Deltabar M - Deltapilot M - Cerabar M).如可更换的显示模块和主电子模块。 简单安全的菜单引导式操作模式：可使用现场显示模块进行操作；或通过4-20 mA HART、PROFIBUS PA、 FOUNDATION Fieldbus通讯方式远程操作。 可选安装阀组：并做打压测试 应用领域 单腔室铝或不锈钢 (316L) 外壳
过程链接：螺纹，法兰或卫生型连接 温度范围：-40 至 +130°C (-40 至 +266°F), 150°C (302°F) 可用1小时 压力范围：+400mbar 至 +400bar (+15 至 +6,000psi) 精度误差：±0.15%，"铂金版" ±0.075% 国际防爆保护认证，SIL，卫生型认证，船级认证
连续测量 / 液体| 测量原理 | 绝压和表压压力 | | 特性 / 应用 | Smart 和 reliable 压力变送器, 带压阻测量单元和金属焊接过程隔离膜片 | | 供电 / 通信 | 4 ..20 mA HART:
11,5...45 V DC
Ex ia: 11,5...30 V DC
PROFIBUS PA
FOUNDATION Fieldbus | | 测量精度 | 标准 0.1%
Platinum 0.075% | | 长 term 稳定性 | < 0,1% von URL/ 年
0,2% 的 URL/ 5 年
0,25% 的 URL/ 10 年 | | 环境温度 | -40°C...85°C
(-40°F...185°F) | | 过程温度 | -40°C...130°C
(-40°F...266°F) | | 过程压力 / 最大耐压 | 600 bar (9000 psi) | | 压力测量范围 | 1 bar...400 bar
(15 psi...6000 psi) | | 主要接液部件 | 316L | | 过程连接 | Threads
法兰 (DIN, ASME, JIS)
卫生型连接
Tri-卡箍 ISO2852 | | 最大测量距离 | 4000 m (13.123 ft) H2O | | 通信 | 4...20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus
IO-Link | | 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, INMETRO, NEPSI | | 安全认证 | SIL | | 设计认证 | EN 10204-3.1
NACE MR0175, MR0103
AD2000 | | 卫生型认证 | 3, EHEDG
CoC ASME-BPE | | 船舶认证 | GL/ ABS/ LR/ BV/ DNV | | 饮用水认证 | NSF | | 选项 | 就地显示 | | Successor | PMP51B | | 应用限制 | 测量单元: 金属焊接
If pressurized, possibly 用途差压压力 meas-urement 带二压力 transmitters (电子 dp). Observe ratio 表头压力 : hydrostatic 压力 |
压力| 测量原理 | 绝压和表压压力 | | Characteristic | Smart 和 reliable 压力变送器, 带压阻测量单元和金属焊接过程隔离膜片 | | 供电电压 | 4...20mA HART
11,5...45V DC (非 Ex):
Ex ia: 11,5...30V DC
PROFIBUS PA:
9...32 V DC (非 Ex)
FOUNDATION Fieldbus:
9...32 V DC (非 Ex) | | 参考精度 | 标准 0.1%
Platinum 0.075% | | 长 term 稳定性 | 0.1% 的 URL/年
0.2% 的 URL/ 5 年
0.25% 的 URL/ 10 年 | | 过程温度 | -40°C...+130°C
(-40°F...+266°F
+150°C 用于 1h
(+302°F 用于 1h) | | 环境温度 | -40°C...+85°C
(-40°F...+185°F) | | 测量单元 | 400mbar...400bar
(5.8 psi...6000psi)
相对/ 绝压 | | 最小 calibratable span | 20 mbar (0.3 psi) | | 真空电阻 | 10 mbar (0.15 psi) | | 最大. Turn down | 20:1 | | 最大. 耐压限制 | 600bar (9000psi) | | 过程连接 | 螺纹:
G1/2...G2, MNPT1/2...MNPT2
法兰:
DN25...DN80,
ASME 1 1/2"...4", | | 过程连接卫生型 | Tri-卡箍
DIN11851
NEUMO
Varivent N
SMS
DRD | | 材料过程膜片 | 316L, AlloyC,
铑>金 | | 材料垫片 | 无, 测量单元焊接 | | Fill 流体 | 硅胶油,
Inert 油 | | 材料外壳 | Die-铸造铝,
AISI 316L | | 通信 | 4...20 mA
4...20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus
IO-Link | | 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, INMETRO, NEPSI, UK Ex | | 安全认证 | SIL | | 设计认证 | EN10204-3.1
NACE MR0175 | | 卫生型认证 | 3, EHEDG
CoC ASME-BPE | | 船舶认证 | GL/ ABS/ LR/ BV/ DNV | | 饮用水认证 | NSF | | Successor | PMP51B |
| 型号 | 名称 |
|---|
| PMP51-AA21JA1PGCGMJA1+AK | 压力变送器 | | PMP51-AA21JA1SGCGMJA1+AK | 压力变送器 | | PMP51-AA21JA1HGJGCJA1 | 压力变送器 | | PMP51-AA21JA1HGJGRJA1 | 压力变送器 | | PMP51-AA21JA1PGBGMJA1+AK | 压力变送器 | | PMP51-AA21JA1SGBGMJA1+AK | 压力变送器 | | PMP51-AA21JA1WGCGMJA1+AK | 压力变送器 | | PMP51-AA21JA1SGJGCJA1 | 压力变送器 | | PMP51-AA21JA1UGCGMJA1+AK | 压力变送器 | | PMP51-NB21JB1MGCGMJA1+AK | 压力变送器 | | PMP51-NB21JB1SGCGMJA1+AK | 压力变送器 | | PMP51-AA21JA1HGCGMJA1+AK | 压力变送器 | | PMP51-BC21JB1SGCGMJA1+AK | 压力变送器 | | PMP51-BA21JA1PGCGMJA1+AK | 压力变送器 | | PMP51-AA21JA1HGDGRJA1+AK | 压力变送器 | | PMP51-AA21JA1SGCGRCB1+AK | 压力变送器 | | PMP51-AA11JA1PGCGMJA1 | 压力变送器 | | PMP51-NB21JB1FGCGMJA1+AK | 压力变送器 | | PMP51-AA21JA1KGCCXJA1+AK | 压力变送器 | | PMP51-BC21JB1PGCGMJA1+AK | 压力变送器 | | PMP51-BC21JB1UGCGMJA1+AK | 压力变送器 | | PMP51-BC21JB1HGCGMJA1+AK | 压力变送器 | | PMP51-AA21JA2WGCGMJA1+AK | 压力变送器 | | PMP51-BA21JA1HGCGMJA1+AK | 压力变送器 | | PMP51-AA21JA1HGCGRJA1 | 压力变送器 | | PMP51-AA21JA1KGCGMJA1+AK | 压力变送器 | | PMP51-NB21JB1PGCGMJA1+AK | 压力变送器 | | PMP51-NB21JB2WGCGMJA1+AK | 压力变送器 | | PMP51-AA21JA2FGCGMJA1+AK | 压力变送器 | | PMP51-AA21JA1FGCGMJA1+AK | 压力变送器 | | PMP51-AA21JA2KGCGMJA1+AK | 压力变送器 | | PMP51-AA21JA2UGCGMJA1+AK | 压力变送器 | | PMP51-NB21JB1UGCGMJA1+AK | 压力变送器 | | PMP51-AA21JA1MGCGMJA1+AK | 压力变送器 | | PMP51-NB21JB2HGCGMJA1+AK | 压力变送器 | | PMP51-NB21JB2MGCGMJA1+AK | 压力变送器 | | PMP51-NB21JB2UGCGMJA1+AK | 压力变送器 | | PMP51-NB21JB2FGCGMJA1+AK | 压力变送器 | | PMP51-NB21JB2KGCGMJA1+AK | 压力变送器 | | PMP51-AA21JA2SGCGMJA1+AK | 压力变送器 | | PMP51-NB21JB1HGCGMJA1+AK | 压力变送器 | | PMP51-NB21JB2SGCGMJA1+AK | 压力变送器 | | PMP51-NB21JB2PGCGMJA1+AK | 压力变送器 | | PMP51-NB21JB1KGCGMJA1+AK | 压力变送器 | | PMP51-AA21JA2PGCGMJA1+AK | 压力变送器 | | PMP51-NB21JB1WGCGMJA1+AK | 压力变送器 | | PMP51-AA21JA2HGCGMJA1+AK | 压力变送器 | | PMP51-AA11JA1SGCGMJA1 | 压力变送器 | | PMP51-AA21JA2MGCGMJA1+AK | 压力变送器 | | PMP51-BC22IB1UGCG1JA1 | 压力变送器 | | PMP51-BC21JD1UGCR1JA1+AK | 压力变送器 | | PMP51-BC21JD1SGCR1JA1+AK | 压力变送器 | | PMP51-BC21JD2KDCRKJA1+AK | 压力变送器 | | PMP51-BC21JD2PDCRKJA1+AK | 压力变送器 |
|
|
