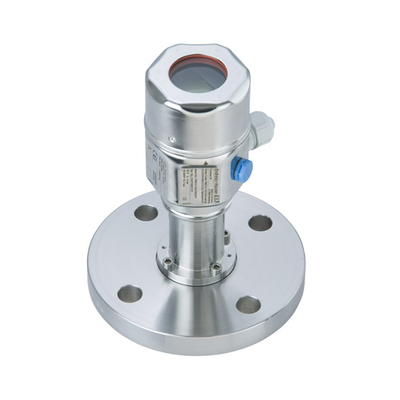

PMC51系列，压力变送器 # Endress+Hauser 一 恩德斯·豪斯
Cerabar PMC51数字压力变送器采用无油电容式陶瓷测量元件，主要用于过程工业和卫生行业，可测量液体和气体的压力、液位、体积和质量。PMC51使用耐真空陶瓷膜片，确保测量系统高度安全。量程可调，快速设定功能使调试更简单，节省成本和时间。设计符合IEC61508和IEC 61511标准，满足SIL2功能安全要求。 优势 过载保护——高精度陶瓷传感器 (99.9% Al2O3) 适用于真空、腐蚀性和研磨性介质 优良的重复性和长期稳定性 通过 IEC 61508 和 IEC 61511认证，适用于SIL2功能安全系统过程压力监测。 简单安全的菜单引导式操作模式：可使用现场显示模块进行操作；或通过4-20 mA HART、PROFIBUS PA、 FOUNDATION Fieldbus通讯方式远程操作。 模块化设计，测量差压、静压和压力（Deltabar M - Deltapilot M - Cerabar M)。如，可更换的显示模块和主电子模块。 可选安装阀组：并做打压测试 应用领域 单腔室铝或不锈钢 (316L) 外壳
过程链接：螺纹，法兰或卫生型连接 温度范围：-40 至 +130°C (-40 至 +266°F), 150°C (302°F) 可用1小时 压力范围：+100mbar 至 +40bar (+1.5 至 +600psi) 精度误差：±0.15%, "铂金型" ±0.075% 国际防爆保护认证，SIL，卫生型认证，船级认证
连续测量 / 液体| 测量原理 | 绝压和表压压力 | | 特性 / 应用 | Smart 和 reliable 压力变送器, 带电容测量单元和陶瓷过程隔离膜片
(Ceraphire) | | 供电 / 通信 | 4 ..20 mA HART:
11,5...45V DC
Ex ia: 11,5...30V DC
PROFIBUS PA
FOUNDATION Fieldbus | | 测量精度 | 标准 0.1%
Platinum 0.075% | | 长 term 稳定性 | < 0,1% 的 URL/ 年
< 0,25% 的 URL/ 5 年
< 0,4% 的 URL/ 10 年 | | 环境温度 | -40°C...85°C
(-40°F...185°F) | | 过程温度 | -20°C...130°C
(-4°F...266°F) | | 过程压力 / 最大耐压 | 60 bar (900 psi) | | 压力测量范围 | 100 mbar...40 bar
(1.5psi...600psi) | | 主要接液部件 | Ceraphire
密封合金 C276
316L | | 过程连接 | Threads
法兰 (DIN, ASME, JIS) | | 最大测量距离 | 400 m (1312 ft) H2O | | 通信 | 4...20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus
IO-Link | | 证书 / 认证 | ATEX, FM, CSA C/美国, IEC Ex, INMETRO, NEPSI | | 安全认证 | SIL | | 设计认证 | EN 10204-3.1
NACE MR0175, MR0103 | | 卫生型认证 | 3, EHEDG
CoC ASME-BPE | | 船舶认证 | GL/ ABS/ LR/ BV/ DNV | | 饮用水认证 | NSF | | 选项 | 就地显示 | | Successor | PMC51B | | 应用限制 | 测量单元: ceramics
If pressurized, possibly 用途差压压力测量带二压力 transmitters (电子 dp). Observe ratio 表头压力 : hydrostatic 压力 |
压力| 测量原理 | 绝压和表压压力 | | Characteristic | Smart 和 reliable 压力变送器带电容测量单元和陶瓷过程隔离膜片 Ceraphire) | | 供电电压 | 4...20 mA HART
11,5...45V DC (非 Ex):
Ex ia: 11,5...30V DC
PROFIBUS PA:
9...32 V DC (非 Ex)
FOUNDATION Fieldbus:
9...32 V DC (非 Ex) | | 参考精度 | 标准 0.1%
Platinum 0.075% | | 长 term 稳定性 | 0.2% 的 URL/ 年
0.4% 的 URL/ 5 年
0.5% 的 URL/ 10 年 | | 过程温度 | -40°C...+130°C
(-40°F...+266°F
+150°C 用于 1h
(+302°F 用于 1h) | | 环境温度 | -40°C...+85°C
(-40°F...+185°F) | | 测量单元 | 100 mbar...40 bar
(1.5 psi...600 psi)
相对/ 绝压 | | 最小 calibratable span | 10 mbar (0.15 psi) | | 真空电阻 | 0 mbar abs. | | 最大. Turn down | 20:1 | | 最大. 耐压限制 | 60 bar (900 psi) | | 过程连接 | 螺纹:
G1/2...G2, R1/2, MNPT1/2
法兰:
DN25...DN80,
ASME 1"...4",
JIS 10K | | 过程连接卫生型 | Tri-卡箍
DIN11851
DIN11864-1
NEUMO
Varivent N
SMS
DRD | | 材料过程膜片 | 陶瓷 | | 材料垫片 | Viton, EPDM, NBR, Kalrez | | Fill 流体 | 无, 干测量单元 | | 材料外壳 | Die-铸造铝,
AISI 316L | | 通信 | 4...20 mA
4...20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus
IO-Link | | 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, INMETRO, NEPSI, UK Ex | | 安全认证 | SIL | | 设计认证 | EN10204-3.1
NACE MR0175 | | 卫生型认证 | CoC ASME-BPE
3, EHEDG | | 船舶认证 | GL/ ABS/ LR/ BV/ DNV | | 饮用水认证 | NSF | | Successor | PMC51B |
| 型号 | 名称 | | PMC51-AA11JA1CGCGMJA | 压力变送器 | | PMC51-AA11JA1HGBGCJA | 压力变送器 | | PMC51-AA11RA1PGJTRJK | 压力变送器 | | PMC51-AA11SA1FGBUPJK | 压力变送器 | | PMC51-AA12QI1FGDGVJJ | 压力变送器 | | PMC51-AA21JA1CGCGMJA+AK | 压力变送器 | | PMC51-AA21JA1CGJGCJA+AAN2PA | 压力变送器 | | PMC51-AA21JA1EGCGMJA+AK | 压力变送器 | | PMC51-AA21JA1FGCGMJA+AK | 压力变送器 | | PMC51-AA21JA1HGCGMJA+AK | 压力变送器 | | PMC51-AA21JA1KGCGMJA+AK | 压力变送器 | | PMC51-AA21JA1MGCGMJA+AK | 压力变送器 | | PMC51-AA21JA1PGCGMJA+AK | 压力变送器 | | PMC51-AA21JA1SGCGMJA+AK | 压力变送器 | | PMC51-AA21JA2CGCGMJA+AK | 压力变送器 | | PMC51-AA21JA2EGCGMJA+AK | 压力变送器 | | PMC51-AA21JA2FGCGMJA+AK | 压力变送器 | | PMC51-AA21JA2HGCGMJA+AK | 压力变送器 | | PMC51-AA21JA2KGCGMJA+AK | 压力变送器 | | PMC51-AA21JA2MGCGMJA+AK | 压力变送器 | | PMC51-AA21JA2PGCGMJA+AK | 压力变送器 | | PMC51-AA21JA2SGCGMJA+AK | 压力变送器 | | PMC51-AA21RA1MGBGVJA | 压力变送器 | | PMC51-AA21RA1SGJGCJA | 压力变送器 | | PMC51-AA21RA2FGJGCJA | 压力变送器 | | PMC51-AA21SA1MDJTRJB | 压力变送器 | | PMC51-AA22QA1HGBTIJB+AAZ1 | 压力变送器 | | PMC51-AA22QA2SGJMRJB+AA | 压力变送器 | | PMC51-BA21JA1CGCGMJA+AK | 压力变送器 | | PMC51-BA21JA1CGCGMJJ | 压力变送器 | | PMC51-NA21JA1CGCGMJA+AK | 压力变送器 |
|
|
