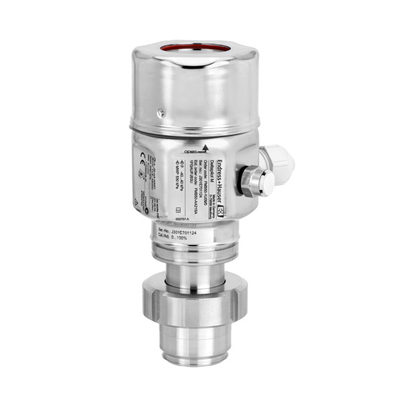

FMB50系列，静压液位计 # Endress+Hauser 一 恩德斯·豪斯
Deltapilot FMB50一体化变送器采用抗冷凝的Contite测量元件，主要用于过程工业和卫生行业，用于测量敞开式或封闭式容器中液体或浆料介质的液位，测量不受泡沫影响，满足SIL2功能安全要求。 优势 优良的可重复性和长期的稳定性 量程比：100：1 全密封CONTITE测量元件： 抗冷凝，气候防护； 高参考精度：±0.2%，可选：±0.1%； 最小温度影响 点对点模块，用于测量差压、静压和压力（Deltabar M - Deltapilot M - Cerabar M)，如， 可更换显示， 通用型电子元件 调试简单，无需操作工具 应用领域 静压式传感器可用于以下测量:
连续测量 / 液体| 测量原理 | Hydrostatic | | 特性 / 应用 | 紧凑型压力变送器用于 hydrostatic 物位测量带齐平安装式金属 Contite 测量单元:
Hermetically 密封, condensate-耐和 climatic-proofed | | Specialities | Modularity 至差压压力和过程压力设备 (replacable 显示, 通用电子部件)
诊断功能
Hermetically 密封 Contite 测量单元 (condensate-耐和 climatic-proofed) | | 供电 / 通信 | 4...20mA HART:
10,5...45V DC
Ex ia: 10,5...30V DC
PROFIBUS PA / FOUNDATION Fieldbus:
9...32V DC (非 Ex) | | 测量精度 | 标准 0.2%
可选 0.1% | | 长 term 稳定性 | 0.05% 的 URL/年 | | 环境温度 | -40°C...85°C
(-40°F...185°F) | | 过程温度 | -10°C...100°C
(14°F...212°F) | | 过程压力 / 最大耐压 | 40 bar (600 psi) | | 压力测量范围 | 100 mbar...10 bar
(1.5 psi...150 psi) | | 主要接液部件 | 合金 C
316L
可选涂层 AuPt | | 过程连接 | 螺纹:
G1 1/2, MNPT1 1/2
法兰:
DN40...DN100,
ASME 1 1/2"...4",
JIS 10K | | 过程连接卫生型 | Tri-卡箍
DIN11851
DIN11864-1
NEUMO
Varivent N
SMS
DRD | | 最大测量距离 | 100m (328ft) H2O | | 通信 | 4...20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus
IO-Link | | 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, INMETRO, NEPSI | | 安全认证 | Overfill 防护 WHG
SIL | | 设计认证 | EN10204-3.1
NACE MR0103 | | 卫生型认证 | 3, EHEDG
CoC ASME-BPE | | 船舶认证 | GL/ ABS/ LR/ BV/ DNV | | 饮用水认证 | KTW/ NSF/ ACS | | 选项 | 分离外壳初始设备设置过电压防护 | | 应用限制 | If pressurized, usage 的二压力 transmitters 至测量差压压力 (电子 dP)
Observe ratio 表头压力 : hydrostatic 压力 |
压力| 测量原理 | Hydrostatic 压力 | | Characteristic | 紧凑型压力变送器用于 hydrostatic 物位测量带齐平安装式金属 Contite 测量单元:
Hermetically 密封, condensate-耐, climatic-proofed 和带 lowest 温度 influences | | 供电电压 | 4...20 mA HART
10,5...45 VDC (非 Ex):
Ex ia: 10,5...30 VDC
PROFIBUS PA:
9...32 VDC (非 Ex)
FOUNDATION Fieldbus:
9...32 VDC (非 Ex) | | 参考精度 | 标准 0.2 %
可选 0.1 % | | 长 term 稳定性 | 0.05 % 的 URL/ 年 | | 过程温度 | -10°C...100°C
(14°F...212°F) | | 环境温度 | -40°C...85°C
(-40°F...185°F) | | 测量单元 | 100 mbar...10 bar
(1.5 psi...150 psi) | | 最小 calibratable span | 10 mbar (1.45 psi) | | 真空电阻 | 0 mbar abs. | | 最大. Turn down | 100:1 | | 最大. 耐压限制 | 40 bar (600 psi) | | 过程连接 | 螺纹:
G1 1/2, MNPT1 1/2
法兰:
DN40...DN100,
ASME 1 1/2"...4",
JIS 10K | | 过程连接卫生型 | Tri-卡箍
DIN11851
DIN11864-1
NEUMO
Varivent N
SMS
DRD | | 材料过程膜片 | 316L, AlloyC
金铑 | | 材料垫片 | 无, 测量单元焊接 | | Fill 流体 | Inert 油,
Synthetic 油 | | 材料外壳 | 316L, Die-铸造铝 | | 通信 | 4...20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus
IO-Link | | 证书 / 认证 | ATEX, FM, CSA, CSA C/美国, IEC Ex, INMETRO, NEPSI, UK Ex | | 安全认证 | Overfill 防护 WHG
SIL | | 设计认证 | EN10204-3.1
NACE MR0103 | | 卫生型认证 | 3, EHEDG
CoC ASME-BPE | | 船舶认证 | GL/ ABS/ LR/ BV/ DNV | | 饮用水认证 | KTW/ NSF/ ACS | | Specialities | Modularity 至差压压力和过程压力设备 (replacable 显示, 通用电子部件)
诊断功能 |
| 型号 | 名称 | | FMB50-AA22QA1MGAUPJB3U | 静压液位计 | | FMB50-BA31RI1MGAMRJB3U | 静压液位计 | | FMB50-BA21RA1PGBCFJB3ULA | 静压液位计 |
|
|
