FMR230、FMR231、FMR240、FMR244、FMR245系列，雷达物位测量仪 # Endress+Hauser 一 恩德斯·豪斯

　连续非接触测量，4～20mA两线制，适用于防爆场合。

应用

　　Micropilot M 被设计用于对液体、颗粒及浆料进行连续非接触的物位测量。测量不受介质变化、温度变化、惰性气体及蒸汽的影响。

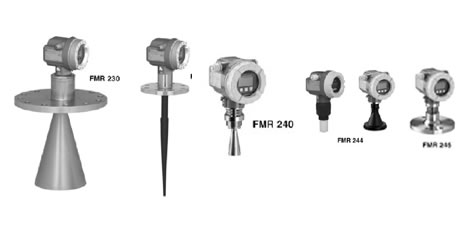

　　FMR230：喇叭天线，频率为6GHz，特别适用于缓冲罐和过程罐的测量。采用经济的4...20 mA两线制测量技术，适用于在防爆危险区域中使用。Micropilot FMR230特别适用于缓冲罐和过程罐的物位测量。FMR230用于液体、浆料、泥浆和固体的连续、非接触式物位测量。测量不受介质变换、温度变化、气体层或蒸汽的影响。

　　FMR231：杆式天线，频率为6GHz，适用于需要强的化学品适应性的场合。特别适用于在化工行业和防爆危险区域中使用。Micropilot FMR231用于在需要满足高化学兼容性的测量场合中测量。带屏蔽段的杆式天线：在狭窄安装短管中可靠测量，即使安装短管中有冷凝和粘附。FMR231用于液体、浆料、泥浆和固体的连续、非接触式物位测量。测量不受介质变换、温度变化、气体层或蒸汽的影响。

　　FMR240：具备小的喇叭天线(1½")，频率为26GHz,精度为±3mm，特别适用于小型容器。导波管可用于水平或竖直的罐中。小容器测量和防爆危险区域测量的理想选择。带小喇叭天线(40 mm (1?"))的FMR240是小容器物位测量的理想选择。FMR240用于液体、浆料、泥浆和固体的连续、非接触式物位测量。测量不受介质变换、温度变化、气体层或蒸汽的影响。

　　FMR244：喇叭天线，频率为26GHz，精度为±3mm，抗腐蚀性强。性价比最优的雷达。Micropilot FMR244采用经济的4...20 mA两线制测量技术，适用于防爆危险区域。带80mm喇叭天线的FMR244还可以用于料位测量。FMR244用于液体、浆料、泥浆和固体的连续、非接触式物位测量。测量不受介质变换、温度变化、气体层或蒸汽的影响。

　　FMR245：最高工作温度为200℃，频率为26GHz，精度为±3mm，抗腐蚀性强易于清理。200℃的高温耐受能力，易清洗。Micropilot FMR245采用经济的4...20 mA两线制测量技术，适用于防爆危险区域。FMR245用于液体、浆料、泥浆和固体的连续、非接触式物位测量。测量不受介质变换、温度变化、气体层或蒸汽的影响。

产品性能

　　·两线制技术，经济型，差压仪表和平衡浮子的优良替代品。两线制技术降低了接线成本，易于集成至现有系统中
　　·非接触测量：不受介质特性的影响
　　·通过数文显示菜单轻松进行现场操作
　　·通过操作软件(ToF Tool)实现简便的组态、文件编制及诊断
　　·具备2个频率范围-约6GHz(FMR230/FMR231)及26GHz(FMR240/244/245)：无干扰，适用于任何应用场合
　　·HART或PROFIBUS-PA通信协议及基金会现场总线协议
　　·高温：适用于高达+200℃（392℉）的过程温度，当采用高温天线时可达+400℃（752℉）
　　·带有屏蔽管的杆式天线：可在狭窄的加接管及有冷凝和粘附的加接管内可靠测量

功能与系统设计

　　·测量原理：MicropilotM 是一种"俯视式"时间行程测量系统。用于测量从参考点(即过程连接点)到物料表面的间距。天线发出微波脉冲，在被测物料表面产生反射，并被雷达系统所接收。

　　·输入：天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。明确的信号识别由PulseMaster软件完成，该软件凝聚了多年的时间行程测量的经验。通过该软件的专利算法可达到毫米级精度。

　　·输出：Micropilot通过输入空罐高度E(=零点)、满罐高度F(=满量程)及一些应用参数来进行设定。应用参数将自动使仪表适应测量环境。对电流输出型仪表，数据点"E"和"F"分别对应于4mA 和20mA 输出，对数字输出型和显示模块，则分别对应于物位的0%和100%。可在现场或远程手工或半自动地通过输入表格进行线性化(最多32个点)，以便对球罐、卧式柱型罐及锥底罐中的物位进行测量
