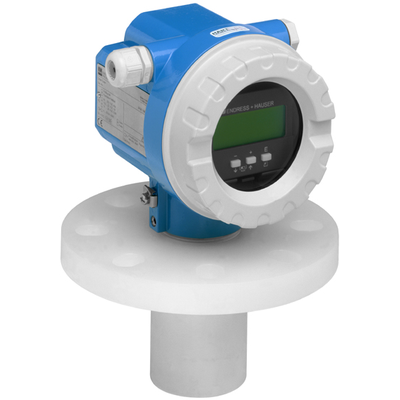

Prosonic FMU42适用于液体、浆料和固体块料的非接触物位测量以及明渠和测量堰的流量测量。两线制或四线制的一体化变送器可用于储存罐、搅拌机、料仓和传送带等复杂工况。现场包络线显示可用于简单的仪表故障诊断。线性化功能（最多32点）可将测量值转换成任意单位的长度、体积或流量
优势
四行纯文本显示，菜单引导式现场操作，快速简单地进行仪表调试，7种语言可选
现场包络线显示，完成简单的仪表故障诊断
提供FieldCare操作软件，用户可以方便地对仪表进行远程操作、故障诊断和测量点文件编制
适用于爆炸危险区域(气体-Ex, 粉尘-Ex)
线性化功能（最多32点）可将测量值转换成任意单位到的长度、体积或流量
内置温度传感器，自动校正受温度影响的声速
可选远程显示和操作（与变送器的最大安装间距可达20m(66ft)）
应用领域
适用于液体、浆料、淤泥和固体块料的连续非接触式物位测量
明渠和测量堰的流量测量
系统集成：HART(标准），4…20mA, PROFIBUS PA, FF基金会现场总线
最大测量范围：液体：10m 固体：5m
其它测量范围：
FMU41: 液体8m，固体：3.5m
FMU43: 液体：15m，固体：7m
FMU44: 液体20m，固体：10m
连续测量 / 液体
| 测量原理 | 超声波 |
| 特性 / 应用 | 紧凑型超声波变送器 |
| 供电 / 通信 | 2-导线 HART |
| 测量精度 | +/- 4 mm 或 +/- 0,2 % 的组测量范围 |
| 环境温度 | -40 °C ... 80 °C
(-40 °F ... 176 °F) |
| 过程温度 | -40 °C ... 80 °C
(-40 °F ... 176 °F) |
| 过程压力 / 最大耐压 | 0.7 bar ... 2.5 bar abs
(10 psi ... 36 psi) |
| 主要接液部件 | PVDF |
| 过程连接 | 法兰
DN80, ASME 3", JIS 10K 80
DN100,ASME 4", JIS 10K 100
安装支架 |
| 盲区距离 | 0.4 m (1.3 ft) |
| 最大测量距离 | 液体: 10 m (33 ft),
固体: 5 m (16 ft) |
| 通信 | 4...20 mA HART |
| 证书 / 认证 | ATEX, FM, CSA, IEC, INMETRO, NEPSI |
| 应用限制 | 泡沫 / 高 turbulence 可选:
FMU44/FDU92
快速填充和 discharging
rate:
FMU90 + FDU9x
物位限制检测
FMU90 + FDU9x |
连续测量 / 固体
| 测量原理 | 超声波 |
| 特性 / 应用 | 紧凑型超声波变送器 |
| 供电 / 通信 | 2-导线 HART |
| 测量精度 | +/- 4 mm 或 +/- 0,2 % 的组测量范围 |
| 环境温度 | -40 °C ... 80 °C
(-40 °F ... 176 °F) |
| 过程温度 | -40 °C ... 80 °C
(-40 °F ... 176 °F) |
| 过程压力 / 最大耐压 | 0.7 bar ... 2.5 bar abs
(10 psi ... 36 psi) |
| 主要接液部件 | PVDF |
| 过程连接 | 法兰
DN80, ASME 3", JIS 10K 80
DN100,ASME 4", JIS 10K 100
安装支架 |
| 盲区距离 | 0.4 m (1.3 ft) |
| 最大测量距离 | 液体: 10 m (33 ft),
固体: 5 m (16 ft) |
| 通信 | 4...20 mA HART |
| 证书 / 认证 | ATEX, FM, CSA, IEC, INMETRO, NEPSI |
| 应用限制 | Take notice 的量程 diagram |
| 型号 | 名称 |
|---|
| FMU42-APB2A22A | 超声波液位计 |
| FMU42-APB2A42A | 超声波液位计 |
| FMU42-AMB2A22A | 超声波液位计 |
| FMU42-AMB1A42A | 超声波液位计 |
| FMU42-AQB1A22A | 超声波液位计 |
| FMU42-ASB1A22A | 超声波液位计 |
| FMU42-ATB2A32A | 超声波液位计 |
| FMU42-AVB2A32A | 超声波液位计 |
| FMU42-ASB2A42A | 超声波液位计 |
| FMU42-AUB2A42A | 超声波液位计 |
| FMU42-AUB2A22A | 超声波液位计 |
| FMU42-AVB2A42A | 超声波液位计 |
| FMU42-AMB2A32A | 超声波液位计 |
| FMU42-AVB1A32A | 超声波液位计 |
| FMU42-APB1A32A | 超声波液位计 |
| FMU42-AMB1A22A | 超声波液位计 |
| FMU42-ATB2A22A | 超声波液位计 |
| FMU42-AMB1A32A | 超声波液位计 |
| FMU42-ASB1A42A | 超声波液位计 |
| FMU42-ASB1A32A | 超声波液位计 |
| FMU42-AVB1A42A | 超声波液位计 |
| FMU42-APB1A42A | 超声波液位计 |
| FMU42-AQB2A22A | 超声波液位计 |
| FMU42-AMB2A42A | 超声波液位计 |
| FMU42-APB2A32A | 超声波液位计 |
| FMU42-ASB2A22A | 超声波液位计 |
| FMU42-ATB1A32A | 超声波液位计 |
| FMU42-AUB1A22A | 超声波液位计 |
| FMU42-AUB2A32A | 超声波液位计 |
| FMU42-AVB2A22A | 超声波液位计 |
| FMU42-AUB1A42A | 超声波液位计 |
| FMU42-ATB1A22A | 超声波液位计 |
| FMU42-AVB1A22A | 超声波液位计 |
| FMU42-AQB1A32A | 超声波液位计 |
| FMU42-ASB2A32A | 超声波液位计 |
| FMU42-AQB2A42A | 超声波液位计 |
| FMU42-ATB2A42A | 超声波液位计 |
| FMU42-AQB2A32A | 超声波液位计 |
| FMU42-AQB1A42A | 超声波液位计 |
| FMU42-ATB1A42A | 超声波液位计 |
| FMU42-APB1A22A | 超声波液位计 |
| FMU42-AUB1A32A | 超声波液位计 |
