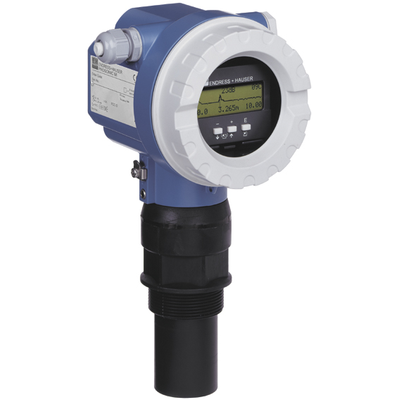

Prosonic FMU41适用于液体、浆料和固体块料的非接触式物位测量以及明渠或测量堰的流量测量。两线制或四线制的一体化变送器可用于储存罐、搅拌机、料仓和传送带等复杂工况下的物位测量。现场包络线显示可用于简单的仪表故障诊断。线性化功能（最多32点）可将测量值转换成任意单位的长度、体积或流量
优势
四行纯文本显示，菜单引导式现场操作，快速简单地进行仪表调试，7种语言可选
现场包络线显示，完成简单的仪表故障诊断
提供FieldCare操作软件，用户可以方便地对仪表进行远程操作、故障诊断和测量点文件编制
适用于爆炸危险区域(气体-Ex, 粉尘-Ex)
线性化功能（最多32点）可将测量值转换成任意单位到的长度、体积或流量
内置温度传感器，自动校正受温度影响的声速
可选远程显示和操作（与变送器的最大安装间距可达20m(66ft)）
应用领域
适用于液体、浆料、淤泥和固体块料的连续非接触式物位测量
明渠和测量堰的流量测量
统集成：HART(标准），4…20mA, PROFIBUS PA, FF基金会现场总线
最大测量范围：液体：8m 固体：3.5m
其它测量范围：
FMU42：液体：10m，固体：5m
FMU43: 液体：15m，固体：7m
FMU44: 液体20m，固体：10m
连续测量 / 液体
| 测量原理 | 超声波 |
| 特性 / 应用 | 紧凑型超声波变送器 |
| 供电 / 通信 | 2-导线 HART |
| 测量精度 | +/- 2 mm 或 +/- 0,2 % 的组测量范围 |
| 环境温度 | -40 °C ... 80 °C
(-40 °F ... 176 °F) |
| 过程温度 | -40 °C ... 80 °C
(-40 °F ... 176 °F) |
| 过程压力 / 最大耐压 | 0.7 bar ... 3 bar abs
(10 psi ... 44 psi) |
| 主要接液部件 | PVDF |
| 过程连接 | G / NPT 2" |
| 盲区距离 | 0.35 m (1.15 ft) |
| 最大测量距离 | 液体: 8 m (26 ft),
固体: 3.5 m (11 ft) |
| 通信 | 4...20 mA HART |
| 证书 / 认证 | ATEX, FM, CSA, IEC, INMETRO, NEPSI |
| 应用限制 | 用于 higher 电阻:
FMU42/FDU9x
泡沫 / 高 turbulence 可选:
FMU42/FDU91
快速填充和 discharging rate:
FMU90 + FDU9x
物位限制检测:
FMU90 + FDU9x |
连续测量 / 固体
| 测量原理 | 超声波 |
| 特性 / 应用 | 紧凑型超声波变送器 |
| 供电 / 通信 | 2-导线 HART |
| 测量精度 | +/- 2 mm 或 +/- 0,2 % 的组测量范围 1) |
| 环境温度 | -40 °C ... 80 °C
(-40 °F ... 176 °F) |
| 过程温度 | -40 °C ... 80 °C
(-40 °F ... 176 °F) |
| 过程压力 / 最大耐压 | 0.7 bar ... 3 bar abs
(10 psi ... 44 psi) |
| 主要接液部件 | PVDF |
| 过程连接 | G / NPT 2" |
| 盲区距离 | 0.35 m (1.15 ft) |
| 最大测量距离 | 液体: 8 m (26 ft),
固体: 3.5 m (11 ft) |
| 通信 | 4...20 mA HART |
| 证书 / 认证 | ATEX, FM, CSA, IEC, INMETRO, NEPSI |
| 应用限制 | Take notice 的量程 diagram |
液体
| 测量原理 | 超声波 |
| Product headline | 紧凑型超声波测量仪表成本有效 solution 用于开通道 |
| 最大. 测量 error | > 2 mm 取决于流量应用 |
| 测量范围 | 测量距离 0.4...8 m [1.3...26 ft] |
| 最大. 过程压力 | 0.7 bar...3 bar (10 psi...44 psi) |
| 介质温度量程 | -40°C...80°C
(-40°F...176°F) |
| 防护等级 | IP68 |
| 输出 | 4...20mA HART |
| Inputs | 2-导线 |
| 数字通信 | HART |
| 危险区域认证 | ATEX, IEC, FM, CSA, INMETRO, NEPSI |
| 型号 | 名称 |
|---|
| FMU41-ARB2A2 | 超声波液位计 |
| FMU41-ANB2A2 | 超声波液位计 |
| FMU41-ARB1A2 | 超声波液位计 |
| FMU41-IRJ1A4 | 超声波液位计 |
| FMU41-4RB2C2 | 超声波液位计 |
| FMU41-JNB1C2 | 超声波液位计 |
| FMU41-JNB2C2 | 超声波液位计 |
| FMU41-ANB1A4 | 超声波液位计 |
| FMU41-1RJ2A2 | 超声波液位计 |
| FMU41-1NB1A2 | 超声波液位计 |
| FMU41-1RB2A2 | 超声波液位计 |
| FMU41-INP2A4 | 超声波液位计 |
| FMU41-ARJ2A2 | 超声波液位计 |
| FMU41-JNB1C4 | 超声波液位计 |
| FMU41-JRP1C4 | 超声波液位计 |
| FMU41-1NB2A2 | 超声波液位计 |
| FMU41-INB2A2 | 超声波液位计 |
| FMU41-4RB2C3 | 超声波液位计 |
| FMU41-ANB2A4 | 超声波液位计 |
| FMU41-JNP1C4 | 超声波液位计 |
| FMU41-1NJ2A3 | 超声波液位计 |
| FMU41-1RB1A3 | 超声波液位计 |
| FMU41-1NJ1A2 | 超声波液位计 |
| FMU41-1NP1A3 | 超声波液位计 |
| FMU41-IRP2A4 | 超声波液位计 |
| FMU41-JRP1C2 | 超声波液位计 |
| FMU41-4RB2C4 | 超声波液位计 |
| FMU41-JRJ1C4 | 超声波液位计 |
| FMU41-1RB2A4 | 超声波液位计 |
| FMU41-1RP1A4 | 超声波液位计 |
| FMU41-JNB2C4 | 超声波液位计 |
| FMU41-4NB1C2 | 超声波液位计 |
| FMU41-1NP1A4 | 超声波液位计 |
| FMU41-4NB2C2 | 超声波液位计 |
| FMU41-4NB2C4 | 超声波液位计 |
| FMU41-INJ1A3 | 超声波液位计 |
| FMU41-IRJ1A3 | 超声波液位计 |
| FMU41-IRP2A3 | 超声波液位计 |
| FMU41-JRJ2C3 | 超声波液位计 |
| FMU41-1RB1A4 | 超声波液位计 |
| FMU41-JNJ2C4 | 超声波液位计 |
| FMU41-JRJ1C3 | 超声波液位计 |
| FMU41-1NJ1A3 | 超声波液位计 |
| FMU41-JNJ2C2 | 超声波液位计 |
| FMU41-IRB1A3 | 超声波液位计 |
| FMU41-IRJ2A3 | 超声波液位计 |
| FMU41-INP1A3 | 超声波液位计 |
| FMU41-IRB2A3 | 超声波液位计 |
| FMU41-IRP1A4 | 超声波液位计 |
| FMU41-1NJ1A4 | 超声波液位计 |
| FMU41-4RB1C2 | 超声波液位计 |
| FMU41-4RJ2C4 | 超声波液位计 |
| FMU41-INP1A4 | 超声波液位计 |
| FMU41-IRJ1A2 | 超声波液位计 |
| FMU41-JNJ1C4 | 超声波液位计 |
| FMU41-1NJ2A2 | 超声波液位计 |
| FMU41-1RJ2A4 | 超声波液位计 |
| FMU41-4NP2C4 | 超声波液位计 |
| FMU41-INB1A4 | 超声波液位计 |
| FMU41-INJ2A4 | 超声波液位计 |
| FMU41-1NB2A4 | 超声波液位计 |
| FMU41-1NJ2A4 | 超声波液位计 |
| FMU41-4RJ1C4 | 超声波液位计 |
| FMU41-4RJ2C3 | 超声波液位计 |
| FMU41-JRJ2C2 | 超声波液位计 |
| FMU41-1NP1A2 | 超声波液位计 |
| FMU41-1RB1A2 | 超声波液位计 |
| FMU41-4RP2C2 | 超声波液位计 |
| FMU41-ANP2A3 | 超声波液位计 |
| FMU41-ARP1A3 | 超声波液位计 |
| FMU41-IRP1A3 | 超声波液位计 |
| FMU41-JNJ1C2 | 超声波液位计 |
| FMU41-JRB2C3 | 超声波液位计 |
| FMU41-1RB2A3 | 超声波液位计 |
| FMU41-ANJ2A4 | 超声波液位计 |
| FMU41-ARP1A4 | 超声波液位计 |
| FMU41-IRP2A2 | 超声波液位计 |
| FMU41-1RJ2A3 | 超声波液位计 |
| FMU41-1RP1A3 | 超声波液位计 |
| FMU41-4NB1C4 | 超声波液位计 |
| FMU41-4RB1C4 | 超声波液位计 |
| FMU41-INB1A3 | 超声波液位计 |
| FMU41-INP1A2 | 超声波液位计 |
| FMU41-IRB1A4 | 超声波液位计 |
| FMU41-JNP1C3 | 超声波液位计 |
| FMU41-JNP2C3 | 超声波液位计 |
| FMU41-JNP2C4 | 超声波液位计 |
| FMU41-JRP2C4 | 超声波液位计 |
| FMU41-1NP2A3 | 超声波液位计 |
| FMU41-ARJ2A3 | 超声波液位计 |
| FMU41-ARJ2A4 | 超声波液位计 |
| FMU41-INB2A4 | 超声波液位计 |
| FMU41-IRB2A4 | 超声波液位计 |
| FMU41-JRP2C2 | 超声波液位计 |
| FMU41-1RP1A2 | 超声波液位计 |
| FMU41-ARP2A2 | 超声波液位计 |
| FMU41-ARP2A4 | 超声波液位计 |
| FMU41-INJ1A2 | 超声波液位计 |
| FMU41-INJ2A3 | 超声波液位计 |
| FMU41-INP2A2 | 超声波液位计 |
| FMU41-JNJ1C3 | 超声波液位计 |
| FMU41-JRB1C4 | 超声波液位计 |
| FMU41-1NB1A3 | 超声波液位计 |
| FMU41-1NP2A2 | 超声波液位计 |
| FMU41-1RP2A2 | 超声波液位计 |
| FMU41-1RP2A3 | 超声波液位计 |
| FMU41-4RJ1C3 | 超声波液位计 |
| FMU41-ANP1A2 | 超声波液位计 |
| FMU41-ARB2A4 | 超声波液位计 |
| FMU41-ARP1A2 | 超声波液位计 |
| FMU41-IRB1A2 | 超声波液位计 |
| FMU41-IRJ2A2 | 超声波液位计 |
| FMU41-JRB1C3 | 超声波液位计 |
| FMU41-1NB1A4 | 超声波液位计 |
| FMU41-4NJ2C3 | 超声波液位计 |
| FMU41-4NP2C2 | 超声波液位计 |
| FMU41-ANJ1A2 | 超声波液位计 |
| FMU41-ARJ1A3 | 超声波液位计 |
| FMU41-INJ2A2 | 超声波液位计 |
| FMU41-JRJ2C4 | 超声波液位计 |
| FMU41-1RJ1A3 | 超声波液位计 |
| FMU41-4RJ2C2 | 超声波液位计 |
| FMU41-IRB2A2 | 超声波液位计 |
| FMU41-IRJ2A4 | 超声波液位计 |
| FMU41-JNP1C2 | 超声波液位计 |
| FMU41-JRP2C3 | 超声波液位计 |
| FMU41-1NB2A3 | 超声波液位计 |
| FMU41-4NP1C3 | 超声波液位计 |
| FMU41-ANP1A4 | 超声波液位计 |
| FMU41-ANP2A4 | 超声波液位计 |
| FMU41-INB1A2 | 超声波液位计 |
| FMU41-JNP2C2 | 超声波液位计 |
| FMU41-JRB2C4 | 超声波液位计 |
| FMU41-JRJ1C2 | 超声波液位计 |
| FMU41-1NP2A4 | 超声波液位计 |
| FMU41-4NB1C3 | 超声波液位计 |
| FMU41-4NP2C3 | 超声波液位计 |
| FMU41-4RB1C3 | 超声波液位计 |
| FMU41-4RP1C2 | 超声波液位计 |
| FMU41-ARJ1A4 | 超声波液位计 |
| FMU41-INJ1A4 | 超声波液位计 |
| FMU41-JNB2C3 | 超声波液位计 |
| FMU41-4NB1C2 | 超声波液位计 |
| FMU41-4RP1C3 | 超声波液位计 |
| FMU41-ANP1A3 | 超声波液位计 |
| FMU41-ARJ1A2 | 超声波液位计 |
| FMU41-INB2A3 | 超声波液位计 |
| FMU41-1RJ1A4 | 超声波液位计 |
| FMU41-4NJ1C3 | 超声波液位计 |
| FMU41-INP2A3 | 超声波液位计 |
| FMU41-JRB2C2 | 超声波液位计 |
| FMU41-JRP1C3 | 超声波液位计 |
| FMU41-4NB2C3 | 超声波液位计 |
| FMU41-4NP1C2 | 超声波液位计 |
| FMU41-ANJ1A3 | 超声波液位计 |
| FMU41-ARP2A3 | 超声波液位计 |
| FMU41-JNB1C3 | 超声波液位计 |
| FMU41-1RJ1A2 | 超声波液位计 |
| FMU41-4NJ1C4 | 超声波液位计 |
| FMU41-4NJ2C2 | 超声波液位计 |
| FMU41-4RP1C4 | 超声波液位计 |
| FMU41-4RP2C3 | 超声波液位计 |
| FMU41-ANP2A2 | 超声波液位计 |
| FMU41-IRP1A2 | 超声波液位计 |
| FMU41-JNJ2C3 | 超声波液位计 |
| FMU41-4NJ2C4 | 超声波液位计 |
| FMU41-4NP1C4 | 超声波液位计 |
| FMU41-ANJ1A4 | 超声波液位计 |
| FMU41-4NP1C2 | 超声波液位计 |
| FMU41-ANB1A3 | 超声波液位计 |
| FMU41-JRB1C2 | 超声波液位计 |
| FMU41-1RP2A4 | 超声波液位计 |
| FMU41-4RP2C4 | 超声波液位计 |
| FMU41-ANJ2A3 | 超声波液位计 |
| FMU41-ARB1A4 | 超声波液位计 |
| FMU41-4RJ1C2 | 超声波液位计 |
| FMU41-1NP2A2 | 超声波液位计 |
| FMU41-ANB1A2 | 超声波液位计 |
| FMU41-ARB1A3 | 超声波液位计 |
| FMU41-4NJ1C2 | 超声波液位计 |
| FMU41-ANJ2A2 | 超声波液位计 |
| FMU41-ARB2A3 | 超声波液位计 |
| FMU41-ANB2A3 | 超声波液位计 |
