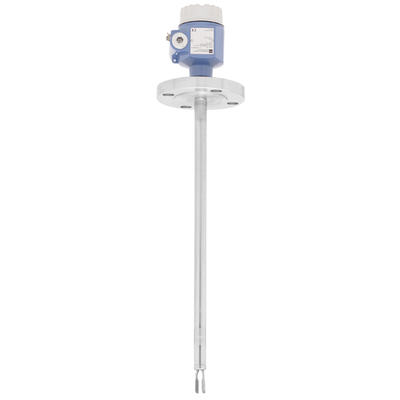

Liquiphant FTL51音叉限位检测开关配备延伸管，可用于爆炸危险区域，取得各类国际认证，适合所有行业。FTL51的功能安全等级达到 SIL2/SIL3级，第二道防护确保设备具有最高程度的安全性和可用性。测量值稳定，不受流动、 扰动、气泡、泡沫、振动、固体含量或粘附的影响。
优势
可用于功能安全等级要求SIL2/SIL3的安全系统中，符合 IEC 61508/IEC 61511-1标准
多种过程连接可供选择
配备多种电子插件类型，如NAMUR, 继电器、半导体晶闸管、PFM信号输出，实现与各个过程控制系统的连接
还可选用PROFIBUS PA通讯协议
无需校准：快捷、经济的设备开启模式
无机械活动件、无需维护，无磨损，使用寿命长。可监测叉体破损，保证功能正常
FDA 认证材料(PFA Edlon)
应用领域
密度
| 测量原理 | 振动密度 |
| 特性 / 应用 | Liquiphant M 密度带密度 Computer FML621
温度和压力测量模块化外壳方案宽量程的过程连接管道加长高达 3 m (6 m 选项) |
| 供电 / 通信 | 变送器电源 (MUS) |
| 环境温度 | -50...70°C
-50...60°C 用于危险应用 |
| 过程温度 | 0...80°C (validity 的精度数据)
-50...0°C / 80...150 °C (带缩径技术数据) |
| 过程压力 | 0...25 bar
>25..100 bar (带缩径技术数据) |
| 接液部件 | 316L/C4 |
| 传感器长度 | 115...3000 mm
>3000...6000 mm (选项) |
| 输出 | 脉冲 |
| 证书 / 认证 | ATEX, FM, CSA C/美国, IEC Ex, TIIS, INMETRO, NEPSI |
| Specialities | 调试带 ReadWin2000 |
| 组件 | 密度 Computer FML621 |
| 其他认证和证书 | SIL2/ SIL3 |
点位 / 液体
| 测量原理 | 振动液体 |
| 特性 / 应用 | 模块化外壳方案宽量程的过程连接模拟和 bus interfaces
Extensive 证书量程 (e.g. Ex,WHG)
管道加长高达 3m (6m 选项) |
| Specialities | Foamdetection
Detect densitychange
第二系列的 defense |
| 供电 / 通信 | PROFIBUS PA
19...253V AC
10...55V DC-PNP
19...253V AC 或 10...55V DC
8/16mA, 11...36V DC
NAMUR
PFM |
| 环境温度 | -50 °C...+70 °C
(-58 °F...+158 °F) |
| 过程温度 | -50 °C...+150 °C
(-58 °F...+302 °F) |
| 过程压力 / 最大耐压 | 真空...100 bar |
| 最小. 密度的介质 | 0.5g/cm³(0.4g/cm³ 可选) |
| 主要接液部件 | 316L / 合金 |
| 过程连接 | 螺纹:
G3/4, G1, R3/4", R1, NPT3/4, NPT1
法兰:
DN25...DN100,
ASME 1"...4",
JIS 25...100 |
| 过程连接卫生型 | Tri-卡箍 ISO2852 |
| 传感器长度 | 长度 130mm (5.12") (Liquiphant II)
148mm...6000mm (5.83"...236") |
| 通信 | PROFIBUS PA
19...253V AC
10...55V DC-PNP
19...253V AC bzw 10...55V DC
8/16mA, 11...36V DC
NAMUR
PFM |
| 证书 / 认证 | ATEX, FM, CSA C/美国, IEC Ex, TIIS, INMETRO, NEPSI |
| 安全认证 | SIL2/ SIL3 |
| 设计认证 | EN 10204-3.1
NACE MR0175, MR0103
ASME B31.3
AD2000 |
| 船舶认证 | GL/ ABS/ DNV |
| 选项 | 重 duty 不锈钢钢外壳 mainly 用于油和气体工业 |
| 组件 | FTL325P/FTL375P 接口 PFM
FTL325N/FTL375N 接口 NAMUR |
| Successor | Liquiphant FTL51B |
| 型号 | 名称 |
| FTL51-1AN2TB5E7S | 音叉限位开关 |
| FTL51-1BB2DB5F7D | 音叉限位开关 |
| FTL51-2AN2TB5E7S | 音叉限位开关 |
| FTL51-2BD2TBDF1C | 音叉限位开关 |
| FTL51-AAC2DB1C3A | 音叉限位开关 |
| FTL51-AAE6BE6E1S | 音叉限位开关 |
| FTL51-AGM2BB4G5A | 音叉限位开关 |
| FTL51-AGN2BB4G4A | 音叉限位开关 |
| FTL51-AGN2BB4G5A | 音叉限位开关 |
| FTL51-AGN2DB4G5A | 音叉限位开关 |
| FTL51-AGQ2BB4G5A | 音叉限位开关 |
| FTL51-AGR2BB2G4A | 音叉限位开关 |
| FTL51-AGR2BB2G5A | 音叉限位开关 |
| FTL51-AGR2BB4F5A | 音叉限位开关 |
| FTL51-AGR2BB4G4A | 音叉限位开关 |
| FTL51-AGR2BB4G5A | 音叉限位开关 |
| FTL51-AGR2DB2G5A | 音叉限位开关 |
| FTL51-AGR2DB4F5A | 音叉限位开关 |
| FTL51-AGR2DB4G4A | 音叉限位开关 |
| FTL51-AGR2DB4G5A | 音叉限位开关 |
| FTL51-AGW2DB4G4A | 音叉限位开关 |
| FTL51-BAC2DB4G5A | 音叉限位开关 |
| FTL51-BAL2DB4G6D | 音叉限位开关 |
| FTL51-DAC2DB1C3A | 音叉限位开关 |
| FTL51-DAL2BB4G6D | 音叉限位开关 |
| FTL51-DBB2DB4F7D | 音叉限位开关 |
| FTL51-EAE2LB4E7B | 音叉限位开关 |
| FTL51-EBB2DB4F7D | 音叉限位开关 |
| FTL51-FAE2LB5E7B | 音叉限位开关 |
| FTL51-GAE2LB7E7B | 音叉限位开关 |
| FTL51-HAE2LB8E7B | 音叉限位开关 |
| FTL51-IAE6TE4E7N | 音叉限位开关 |
| FTL51-IBB2SB4F7D | 音叉限位开关 |
| FTL51-JAE6SB6E1S | 音叉限位开关 |
| FTL51-JAE6TE5E7S | 音叉限位开关 |
| FTL51-KAE2BB4E5A | 音叉限位开关 |
| FTL51-KAE6TE4E7N | 音叉限位开关 |
| FTL51-KAL2DB4G5D | 音叉限位开关 |
| FTL51-KBE2BB4G5A | 音叉限位开关 |
| FTL51-KBG2BB4G7A | 音叉限位开关 |
| FTL51-KBJ2BB4G7A | 音叉限位开关 |
| FTL51-KCJ2BB4G7A | 音叉限位开关 |
| FTL51-LAE6TE4E7N | 音叉限位开关 |
| FTL51-LAL2DB4G1D | 音叉限位开关 |
| FTL51-MAE6TE5E7S | 音叉限位开关 |
| FTL51-NAE6DE4E7N | 音叉限位开关 |
| FTL51-NBB2TB4F7D | 音叉限位开关 |
| FTL51-NBD2DBDF1C | 音叉限位开关 |
| FTL51-PAE6DE5E7S | 音叉限位开关 |
| FTL51-PBD2TBDE1C | 音叉限位开关 |
| FTL51-QAE6DE5E7S | 音叉限位开关 |
| FTL51-QBD2TBDE1C | 音叉限位开关 |
| FTL51-RAE6LE4E7N | 音叉限位开关 |
| FTL51-RBA2LB7E5A | 音叉限位开关 |
| FTL51-SAE6LE5E7S | 音叉限位开关 |
| FTL51-SBA2LB7E5A | 音叉限位开关 |
| FTL51-SBD2DBDE1C | 音叉限位开关 |
| FTL51-TAE6LE4E7N | 音叉限位开关 |
| FTL51-TBA2LB7E5A | 音叉限位开关 |
| FTL51-UAE6LE6E1S | 音叉限位开关 |
| FTL51-UBA2LB7E5A | 音叉限位开关 |
| FTL51-UBD2TBDE1C | 音叉限位开关 |
| FTL51-VBA2LB7E5A | 音叉限位开关 |
| FTL51-WAL2DB4G5D | 音叉限位开关 |
