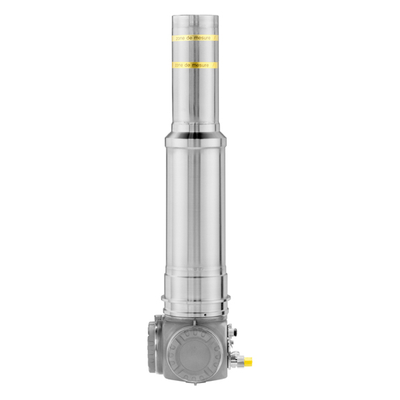

FMG60系列，Gamma射线仪表 # Endress+Hauser 一 恩德斯·豪斯
Gammapilot FMG60一体化变送器用于非接触式液体、固体、悬浮物与污泥的限位检测以及连续液位、界面与密度测量。配有不同长度Nal晶体或塑料闪烁器的可变变送器，保证其在不同应用中获得最佳测量效果。该变送器由一个闪烁器、光电倍增管与估算单元组成。 优势
一体化变送器：一台仪表即可完成所有测量任务。
SIL2/3认证符合IEC 61508标准，用于限位检测
即使在极端工况和环境条件下，仍能确保极高的有效性、可靠性与安全性。
在最低放射剂量（ALARA）下仍能确保极高的灵敏度与精确度。
铝制外壳或 316L 不锈钢外壳（用于重负荷测量场合）
4-20 mA 输出，用于简单的工厂集成 连续测量 / 液体| 测量原理 |
| | 特性 / 应用 | 紧凑型变送器非触点测量 technique, 用于极端过程条件 (温度, 压力) | | 接口测量 | Interfaces 液体 / 液体也带 emulsion layers 和 interfaces 液体 / 整体 | | Specialities | 接口, 密度和质量流量测量 | | 供电 / 通信 | AC: 90-253V
DC: 18-36V | | 测量精度 | +/-1% | | 环境温度 | -40...60°C
(-40...140°F),
带冷却 jacket:
0...120°C
(32...248°F) | | 过程温度 | Any | | 过程压力 / 最大耐压 | Any | | 主要接液部件 | 非触点 | | 过程连接 | 非触点 | | 过程连接卫生型 | 非触点 | | 传感器长度 | PVT 闪烁体
400mm...2000mm
>2000mm cascade 模式 | | 最大测量距离 | Unlimited 测量范围
Cascade | | 通信 | 4...20 mA HART
FOUNDATION Fieldbus
PROFIBUS PA | | 证书 / 认证 | ATEX, FM, CSA, IEC Ex, INMETRO, JPN, NEPSI, EAC | | 安全认证 | SIL1 | | 组件 | Isotope: FSG60, FSG61
源容器: FQG60, FQG61, FQG62, FQG63, FQG66
显示: FHX40
安装附件: FHG60 |
连续测量 / 固体| 测量原理 |
| | 特性 / 应用 | 紧凑型变送器 | | Specialities | Cascading 用于高 silos | | 供电 / 通信 | AC: 90-253V
DC: 18-36V | | 测量精度 | +/-1% | | 环境温度 | -40...60°C
(-40...140°F),
带冷却 jacket:
0...120°C
(32...248°F | | 过程温度 | Any | | 过程压力 / 最大耐压 | Any | | 主要接液部件 | 非触点 | | 过程连接 | 非触点 | | 过程连接卫生型 | 非触点 | | 传感器长度 | PVT 闪烁体
400mm...2000mm
>2000mm cascade 模式 | | 最大测量距离 | Unlimited 测量范围
Cascade | | 通信 | 4...20 mA HART
FOUNDATION Fieldbus
PROFIBUS PA | | 证书 / 认证 | ATEX, FM, CSA, IEC Ex, INMETRO, JPN, NEPSI, EAC | | 安全认证 | SIL1 | | 组件 | Isotope: FSG60, FSG61
源容器: FQG60, FQG61, FQG62, FQG63, FQG66
显示: FHX40
安装附件: FHG60 |
密度| 测量原理 |
| | 特性 / 应用 | 紧凑型变送器带 PT100 输入用于温度补偿 | | 供电 / 通信 | AC: 90-253V
DC: 18-36V | | 环境温度 | -40°C...50°C / 60°C
带冷却 jacket: 0°C...120°C | | 过程温度 | Any | | 过程压力 | Any | | 接液部件 | 非触点 | | 卫生型 | 非触点 | | 传感器长度 | NaJ 闪烁体 50x50mm
PVT 闪烁体 200...400mm | | 输出 | 4-20mA HART
FOUNDATION Fieldbus
PROFIBUS PA | | 证书 / 认证 | ATEX, FM, CSA, IECEx, TIIS, NEPSI, GOST | | 组件 | Isotope: FSG60
源容器: FQG60, FQG61, FQG62, FQG63, QG2000 | | 其他认证和证书 | SIL1 |
点位 / 液体| 测量原理 |
| | 特性 / 应用 | 紧凑型变送器 | | Specialities | 接口测量 | | 供电 / 通信 | DC: 90-253V
AC: 18-36V | | 环境温度 | -40...60°C,
(-40...140°F),
带冷却 jacket:
0...120°C
(32...248°F) | | 过程温度 | Any | | 过程压力 / 最大耐压 | Any | | 最小. 密度的介质 | Any | | 最小. 电导率的介质 | Any | | 主要接液部件 | 非触点 | | 过程连接 | 非触点 | | 过程连接卫生型 | 非触点 | | 传感器长度 | PVT 闪烁体 200 mm
PVT 闪烁体 400 mm
NaI 闪烁体 50x50mm | | 通信 | 4-20mA HART
FOUNDATION Fieldbus
PROFIBUS PA | | 证书 / 认证 | ATEX, FM, CSA, IEC Ex, INMETRO, JPN, NEPSI, EAC | | 安全认证 | SIL1/ SIL2 | | 组件 | Isotope: FSG60, FSG61
源容器: FQG60, FQG61, FQG62, FQG63, FQG66 |
点位 / 固体| 测量原理 |
| | 特性 / 应用 | 紧凑型变送器 | | Specialities | 可选分离外壳 | | 供电 / 通信 | AC: 90-253V
DC: 18-36V | | 环境温度 | -40...60°C
(-40...140°F),
带冷却 jacket:
0...120°C
(32...248°F) | | 过程温度 | Any | | 过程压力 / 最大耐压 | Any | | 最小. 密度的介质 | Any | | 主要接液部件 | 非触点 | | 过程连接 | 非触点 | | 过程连接卫生型 | 非触点 | | 传感器长度 | PVT 闪烁体 200 mm (8")
PVT 闪烁体 400 mm (16")
NaJ 闪烁体 50x50mm (2") | | 通信 | 4...20 mA HART
FOUNDATION Fieldbus
PROFIBUS PA | | 证书 / 认证 | ATEX, FM, CSA, IEC Ex, INMETRO, JPN, NEPSI, EAC | | 安全认证 | SIL1/ SIL2 | | 组件 | Isotope: FSG60, FSG61
源容器: FQG60, FQG61, FQG62, FQG63, FQG66 |
| 型号 | 名称 | | FMG60-31D1N1B1A | Gamma射线仪表 | | FMG60-31D1P3B1A | Gamma射线仪表 | | FMG60-31D1R3B1A | Gamma射线仪表 | | FMG60-31D1S3D1A | Gamma射线仪表 | | FMG60-31D1T1B1A | Gamma射线仪表 | | FMG60-32D1Q1B1A | Gamma射线仪表 | | FMG60-51F1M1C1A | Gamma射线仪表 | | FMG60-A1A1A1A1A | Gamma射线仪表 | | FMG60-A1A1A1D1A | Gamma射线仪表 | | FMG60-A1A1C1A1A | Gamma射线仪表 | | FMG60-A1A1G1A1A | Gamma射线仪表 | | FMG60-A1A1G3A1A | Gamma射线仪表 | | FMG60-A1A1J1A1A | Gamma射线仪表 | | FMG60-A1A1J1B1A | Gamma射线仪表 | | FMG60-A1A1J3A1A | Gamma射线仪表 | | FMG60-A1A1S3A1A | Gamma射线仪表 | | FMG60-A1A1T1A1A | Gamma射线仪表 | | FMG60-A2A1G1B1A | Gamma射线仪表 | | FMG60-A2A1J1A1A | Gamma射线仪表 | | FMG60-A2A1R1A1A | Gamma射线仪表 |
|
|
