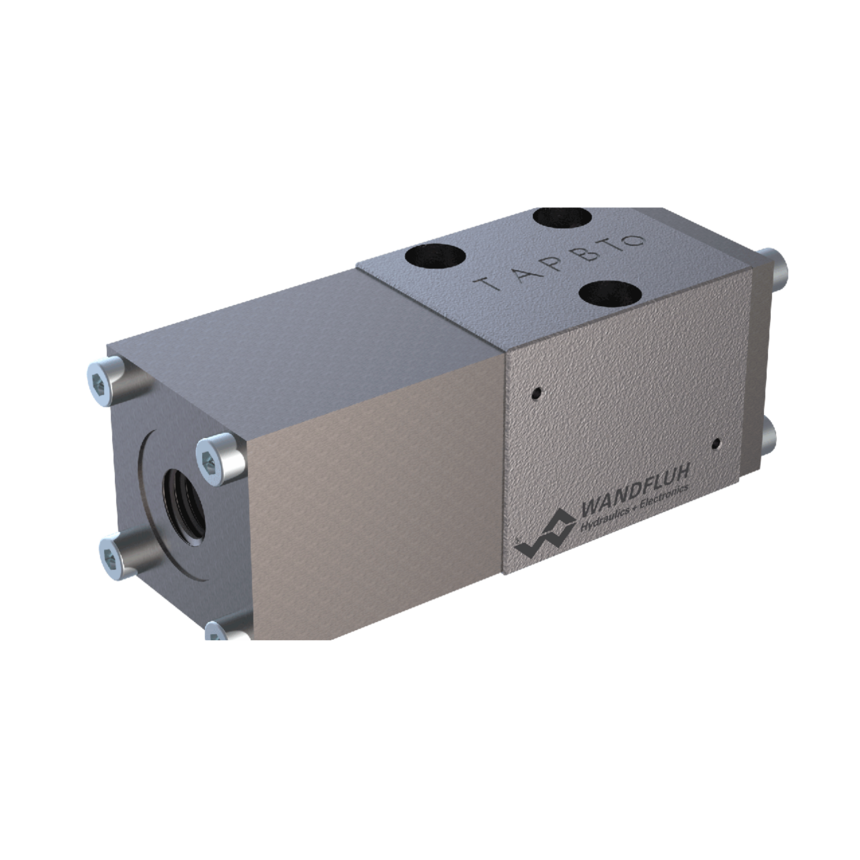

WDLFA03
气动式滑阀
Description
直接操作的气动活塞阀，在5腔系统中带有4个端口。活塞缩进或带弹簧回复。在没有启动的情况下，活塞被弹簧固定在中间位置(4/3)或切换回原点位置(4/2)。用制动装置，活塞被保持在最后选定的开关位置。活塞配合精确，泄漏量小，使用寿命长。活塞由淬火钢制成，阀体由优质液压铸件制成。
Application
阀芯阀主要是用来控制运动方向和夹持液压缸和马达。运动方向由阀门活塞的位置及其符号决定。微型阀用于对体积小、重量轻有要求的场合。
Key facts
闸阀
法兰式设计
气动式
4/2通脉冲式设计闭锁
4/3通带弹簧中位
4/2通带弹簧回位
Qmax = 8 l/min
pmax = 350 bar。
| WDLFA 03-AB3-_ | NBR |
| WDLFA 03-AB3-D1 | FKM (Viton) |
| WDLFA 03-AB1-_ | NBR |
| WDLFA 03-AB1-D1 | FKM (Viton) |
| WDLFA 03-AB2-_ | NBR |
| WDLFA 03-AB2-D1 | FKM (Viton) |
| WDLFA 03-ACB-_ | NBR |
| WDLFA 03-ACB-D1 | FKM (Viton) |
| WDLFA 03-AC1-_ | NBR |
| WDLFA 03-AC1-D1 | FKM (Viton) |
| WDLFA 03-CB2-_ | NBR |
| WDLFA 03-CB2-D1 | FKM (Viton) |
| WDLFA 03-ADB-_ | NBR |
| WDLFA 03-ADB-D1 | FKM (Viton) |
| WDLFA 03-AD1-_ | NBR |
| WDLFA 03-AD1-D1 | FKM (Viton) |
| WDLFA 03-DB2-_ | NBR |
| WDLFA 03-DB2-D1 | FKM (Viton) |
| WDLFA 03-BEA-_ | NBR |
| WDLFA 03-BEA-D1 | FKM (Viton) |
| WDLFA 03-BE1-_ | NBR |
| WDLFA 03-BE1-D1 | FKM (Viton) |
| WDLFA 03-EA2-_ | NBR |
| WDLFA 03-EA2-D1 | FKM (Viton) |
| WDLFA 03-AFB-_ | NBR |
| WDLFA 03-AFB-D1 | FKM (Viton) |
| WDLFA 03-AF1-_ | NBR |
| WDLFA 03-AF1-D1 | FKM (Viton) |
| WDLFA 03-FB2-_ | NBR |
| WDLFA 03-FB2-D1 | FKM (Viton) |
| WDLFA 03-AGB-_ | NBR |
| WDLFA 03-AGB-D1 | FKM (Viton) |
| WDLFA 03-AG1-_ | NBR |
| WDLFA 03-AG1-D1 | FKM (Viton) |
| WDLFA 03-GB2-_ | NBR |
| WDLFA 03-GB2-D1 | FKM (Viton) |
