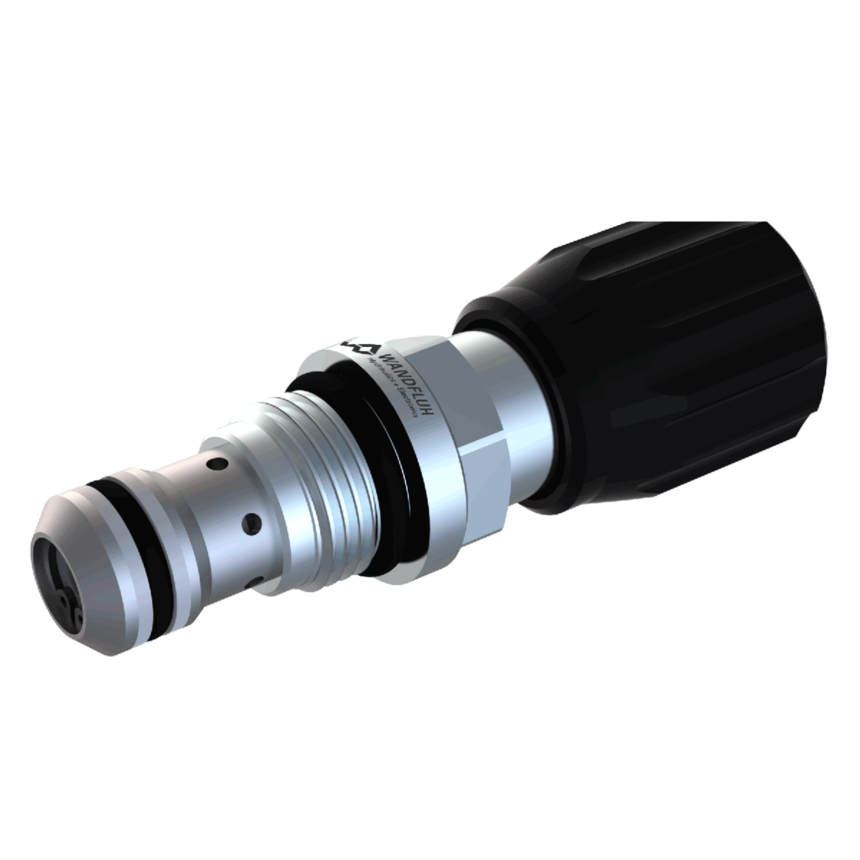

QA_PM18 2通流量控制阀 # WANDFLUH // 万福乐
QA_PM18 2通流量控制阀Description2 通流量控制阀为螺纹插装式，螺纹 M18x1.5，用于符合 ISO 7789 标准的腔体。 该阀有 2 种调节方式：按键调节 "S "和旋钮调节 "D"。标准配置为 5 级公称流量。 由两部分组成的筒体由钢制成。外部部件经过镀锌处理，具有防锈功能。 Application在所有液压系统中，当负载波动时，必须保持单向流量恒定。在控制块、Wandfluh 夹层板（垂直连接）和 NG3-Mini 法兰阀中安装螺纹插装阀。(请参见登记册 2.5 中的单独数据表）。可提供制造钢制和铝制插装孔的阶梯工具（租用或购买）。请参阅文件 2.13 中的数据表。 Key facts二通流量控制阀
带固定节流孔和可调压力补偿器
螺纹插装式设计 Qmax = 17 升/分钟 QN max = 12.5 升/分钟 pmax = 315 巴
| QASPM18-0,63 | Key | 0,4…0,6 l/min | | QASPM18-1,25 | Key | 0,8…1,25 l/min | | QASPM18-2 | Key | 1,3…2,1 l/min | | QASPM18-5 | Key | 2,5…5,0 l/min | | QASPM18-12,5 | Key | 5,0…12,5 l/min | | QADPM18-0,63 | Control knob | 0,4…0,6 l/min | | QADPM18-1,25 | Control knob | 0,8…1,25 l/min | | QADPM18-2 | Control knob | 1,3…2,1 l/min | | QADPM18-5 | Control knob | 2,5…5,0 l/min | | QADPM18-12,5 | Control knob | 5,0…12,5 l/min | | QAAPM18-0,63 | Cover | 0,4…0,6 l/min | | QAAPM18-1,25 | Cover | 0,8…1,25 l/min | | QAAPM18-2 | Cover | 1,3…2,1 l/min | | QAAPM18-5 | Cover | 2,5…5,0 l/min | | QAAPM18-12,5 | Cover | 5,0…12,5 l/min |
|
|
