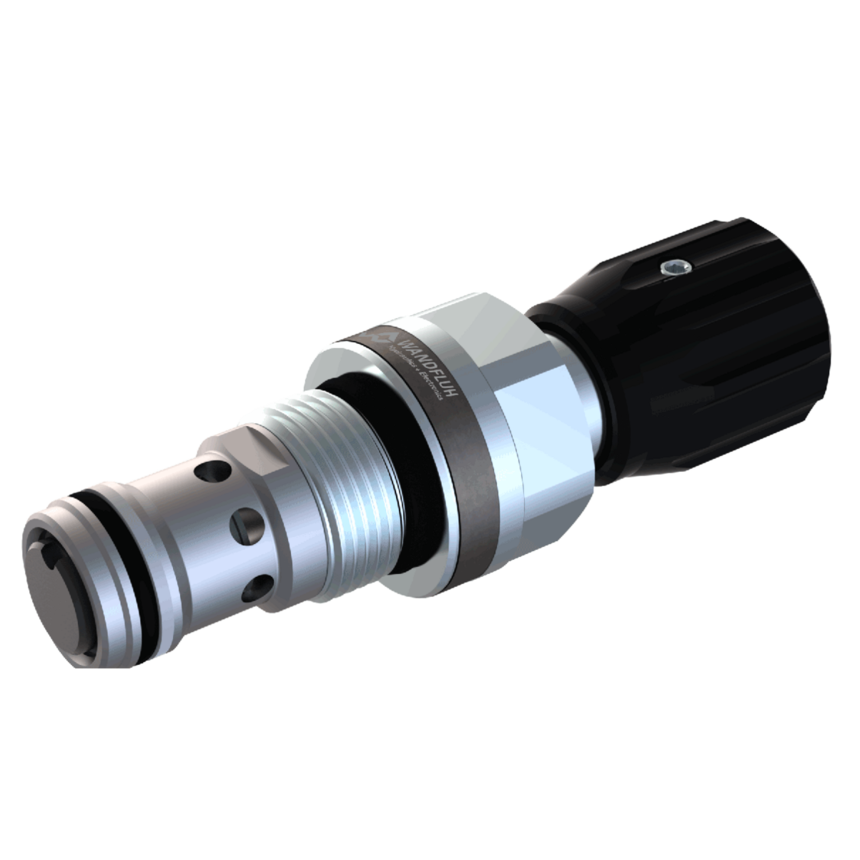

QZ_PM22
2通流量控制阀
Description
负载补偿式 2 通流量控制阀，采用螺纹插装式设计，用于降低 ISO 7789 标准。 介质从入口 (1) 通过控制阀芯和节流阀芯流向受控出口 (2)。控制活塞通过节流点保持压差恒定，从而使相同的设定流量始终从出口 2 流出。流量可通过调节轴改变。
Application
流量控制阀用于速度控制系统，在这种系统中，无论进出口压力如何，流量都必须保持恒定。螺纹插装阀非常适合安装在控制块中，并可安装在夹层（高度联动）和法兰板中（本登记册中的相应数据表）。可提供在钢制和铝制块体上制造滤芯安装孔的阶梯工具（租用或购买）。请参见表 2.13 中的数据表。
Key facts
双向流量控制盒
Qmax = 48 升/分钟
QN max = 40 升/分钟
pmax = 350 巴
| QZSPM22-2,5 | Key | 2,5 l/min |
| QZSPM22-6,3 | Key | 6,3 l/min |
| QZSPM22-16 | Key | 16 l/min |
| QZSPM22-25 | Key | 25 l/min |
| QZSPM22-40 | Key | 40 l/min |
| QZDPM22-2,5 | Control knob | 2,5 l/min |
| QZDPM22-6,3 | Control knob | 6,3 l/min |
| QZDPM22-16 | Control knob | 16 l/min |
| QZDPM22-25 | Control knob | 25 l/min |
| QZDPM22-40 | Control knob | 40 l/min |
| QZAPM22-2,5 | Cover | 2,5 l/min |
| QZAPM22-6,3 | Cover | 6,3 l/min |
| QZAPM22-16 | Cover | 16 l/min |
| QZAPM22-25 | Cover | 25 l/min |
| QZAPM22-40 | Cover | 40 l/min |
