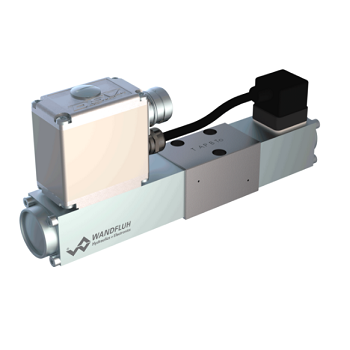

BRW_24

比例换向阀（集成电子元件和LVDT）

Description

直接控制的比例活塞阀，在5腔系统中有4个接口。通过集成的活塞位置传感器（LVDT），连续检测阀门活塞的实际位置并跟踪到传输的设定点。这种内部位置控制确保了最小的滞后性和出色的动态特性。即插即用的阀门在出厂时就已调整和校准，因此具有最低的系列散布。活塞冲程、活塞开度和阀门体积流量与电子传输的设定值成比例增加。控制是通过模拟接口或现场总线接口（CANopen、J1939或Profibus DP）。参数化是通过免费的 "PASO "参数化和诊断软件或通过现场总线接口进行的。USB参数化接口可通过一个螺丝插头进入。这些阀门可以选择集成控制器。带有电压或电流输出的传感器可以直接作为实际值变送器连接。可用的控制器结构已优化为与液压驱动一起使用。

Application

比例阀由于其高分辨率、大体积流量和低滞后性，是苛刻任务的理想选择。它们被用于对低系列分散、简单安装、方便操作和最大精度非常重要的地方。集成的控制器解除了机器的控制，在一个闭合的控制回路中操作轴（位置、角度、压力等）。应用于工业以及移动液压系统，用于液压驱动的软性和控制操作。一些例子。在简单的位置控制、机器人和风扇控制中，调整风力发电机、林业和运土机械、机床和造纸机械的转子叶片。微型阀用于对尺寸和重量要求较低的地方。

Key facts

带集成电子装置的比例阀芯和带LVDT的活塞位置控制

法兰盘式设计

• 直接操作

• Qmax = 20 l/min

• QN max=8 l/min

• pmax = 315 bar
