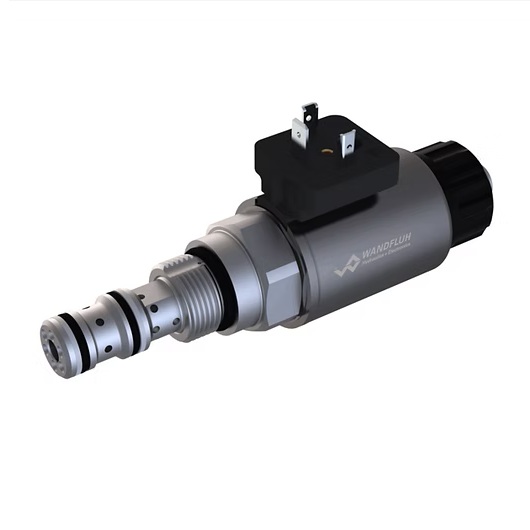

MQPPM22 先导式比例减压插装阀 # WANDFLUH // 万福乐


MQPPM22

先导式比例减压插装阀（滑动线圈）

Description

先导式比例压力控制阀采用螺纹插装式设计，阀腔符合 ISO 7789 标准。 电磁力和端口 A（1）中的压力与电磁电流成比例增加。阀门的运行在很大程度上与端口 P (2) 的压力无关。通过将多余的油排入油箱 T（3），可以防止用户接口 A（1）中的压力超过设定值，例如，通过主动用户。当电磁阀断电时，油会从用户接口 A (1) 自由流向接口 T (3)。可使用 Wandfluh 比例放大器进行控制（参见寄存器 1.13）。

Application

阀门的电气远程控制功能与过程控制相结合，可为可重复的工艺流程提供经济的解决方案。 可重复流程。螺纹插装阀非常适合安装在控制块中，并可安装在夹层板（垂直连接）和法兰板中（本登记册中的相应数据表）。可提供用于在钢制和铝制控制块上制作插装孔的阶梯工具（租用或购买）。请参见表 2.13 中的数据表。

Key facts

比例压力调节筒

  • 先导式

  • 静态可控压力 < 1 巴

  • Qmax = 40 升/分钟

  • pmax = 400 巴

  • pN red max = 350 巴

MQPPM22-40-G12/WD-__40 bar12 VDCMetal housing roundConnector socket EN 175301-803 / ISO 4400NBRArmature tube closed (standard)
MQPPM22-40-G12/WD-_HB040 bar12 VDCMetal housing roundConnector socket EN 175301-803 / ISO 4400NBRScrew plug
MQPPM22-40-G12/WD-_HB4.540 bar12 VDCMetal housing roundConnector socket EN 175301-803 / ISO 4400NBRManual override
MQPPM22-40-G12/WD-D1_40 bar12 VDCMetal housing roundConnector socket EN 175301-803 / ISO 4400FKM (Viton)Armature tube closed (standard)
MQPPM22-40-G12/WD-D1HB040 bar12 VDCMetal housing roundConnector socket EN 175301-803 / ISO 4400FKM (Viton)Screw plug
MQPPM22-40-G12/WD-D1HB4.540 bar12 VDCMetal housing roundConnector socket EN 175301-803 / ISO 4400FKM (Viton)Manual override
MQPPM22-40-G12/WJ-__40 bar12 VDCMetal housing roundConnector socket AMP Junior-TimerNBRArmature tube closed (standard)
MQPPM22-40-G12/WJ-_HB040 bar12 VDCMetal housing roundConnector socket AMP Junior-TimerNBRScrew plug
MQPPM22-40-G12/WJ-_HB4.540 bar12 VDCMetal housing roundConnector socket AMP Junior-TimerNBRManual override
MQPPM22-40-G12/WJ-D1_40 bar12 VDCMetal housing roundConnector socket AMP Junior-TimerFKM (Viton)Armature tube closed (standard)
MQPPM22-40-G12/WJ-D1HB040 bar12 VDCMetal housing roundConnector socket AMP Junior-TimerFKM (Viton)Screw plug
MQPPM22-40-G12/WJ-D1HB4.540 bar12 VDCMetal housing roundConnector socket AMP Junior-TimerFKM (Viton)Manual override
MQPPM22-40-G12/WG-__40 bar12 VDCMetal housing roundConnector Deutsch DT04-2PNBRArmature tube closed (standard)
MQPPM22-40-G12/WG-_HB040 bar12 VDCMetal housing roundConnector Deutsch DT04-2PNBRScrew plug
MQPPM22-40-G12/WG-_HB4.540 bar12 VDCMetal housing roundConnector Deutsch DT04-2PNBRManual override
MQPPM22-40-G12/WG-D1_40 bar12 VDCMetal housing roundConnector Deutsch DT04-2PFKM (Viton)Armature tube closed (standard)
MQPPM22-40-G12/WG-D1HB040 bar12 VDCMetal housing roundConnector Deutsch DT04-2PFKM (Viton)Screw plug
MQPPM22-40-G12/WG-D1HB4.540 bar12 VDCMetal housing roundConnector Deutsch DT04-2PFKM (Viton)Manual override
MQPPM22-40-G12/MD-__40 bar12 VDCMetal housing, squareConnector socket EN 175301-803 / ISO 4400NBRArmature tube closed (standard)
MQPPM22-40-G12/MD-_HB040 bar12 VDCMetal housing, squareConnector socket EN 175301-803 / ISO 4400NBRScrew plug
