首页 >> 产品介绍 >>Wandfluh 一 万福乐 >> QNP_A1 比例2通流量控制阀 # WANDFLUH // 万福乐
详细内容

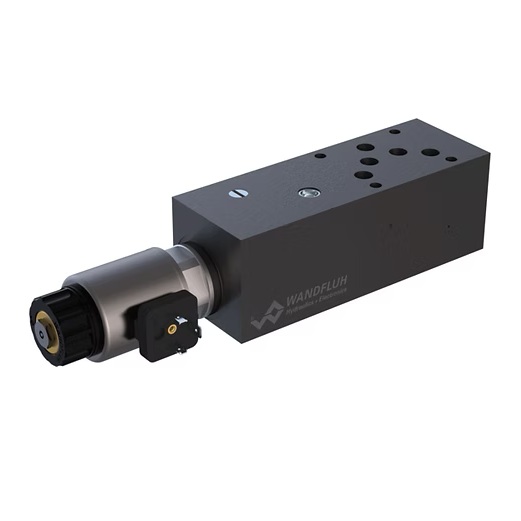

QNP_A1 比例2通流量控制阀 # WANDFLUH // 万福乐


QNP_A10

比例2通流量控制阀法兰和叠加结构

Description

直接控制的负载补偿比例流量控制阀，采用法兰和沙座设计。安装了符合ISO7789标准的比例流量控制螺旋式滤芯M33x2。 A、B和AB中的夹层板有一个旁通止回阀，可以直接在板上自由流动。法兰型可单独订购用于从B到A自由流动的旁通单向阀板。法兰体是注塑成型的，夹层板是磷化处理的。

Application

法兰式和夹层式设计的比例流量阀适用于精确的进料控制，在这种情况下，供应流量必须在变化的负载下保持恒定。根据应用类型的不同，有进料或回料控制的区别。

Key facts

比例式2路流量控制阀
法兰盘和夹层结构

  • 直接操作，负载补偿

  • pmax = 350 bar

QNPFA 10-A/B-32 - G24/WD - D1Flange constructionFlange construction A/BQNPFA10 - A/B
QNPFA 10-A/B-63 - G12/ME - A1Flange constructionFlange construction A/BQNPSA10 - A
QNPFA 10-P-32 - G24/WD - D1Flange constructionSandwich construction PQNPFA10 - A/B
QNPFA 10-P-63 - G12/ME - A1Flange constructionSandwich construction PQNPSA10 - A
QNPFA 10-T-32 - G24/WD - D1Flange constructionSandwich construction TQNPFA10 - A/B
QNPFA 10-T-63 - G12/ME - A1Flange constructionSandwich construction TQNPSA10 - A
QNPFA 10-A-32 - G24/WD - D1Flange constructionSandwich construction Meter-out control AQNPFA10 - A/B
QNPFA 10-A-63 - G12/ME - A1Flange constructionSandwich construction Meter-out control AQNPSA10 - A
QNPFA 10-B-32 - G24/WD - D1Flange constructionSandwich construction Meter-out control BQNPFA10 - A/B
QNPFA 10-B-63 - G12/ME - A1Flange constructionSandwich construction Meter-out control BQNPSA10 - A
QNPFA 10-AB-32 - G24/WD - D1Flange constructionSandwich construction Meter-out control ABQNPFA10 - A/B
QNPFA 10-AB-63 - G12/ME - A1Flange constructionSandwich construction Meter-out control ABQNPSA10 - A
QNPFA 10-AV-32 - G24/WD - D1Flange constructionSandwich construction Meter-in control AVQNPFA10 - A/B
QNPFA 10-AV-63 - G12/ME - A1Flange constructionSandwich construction Meter-in control AVQNPSA10 - A
QNPFA 10-BV-32 - G24/WD - D1Flange constructionSandwich construction Meter-in control BVQNPFA10 - A/B
QNPFA 10-BV-63 - G12/ME - A1Flange constructionSandwich construction Meter-in control BVQNPSA10 - A
QNPFA 10-ABV-32 - G24/WD - D1Flange constructionSandwich construction Meter-in control ABVQNPFA10 - A/B
QNPFA 10-ABV-63 - G12/ME - A1Flange constructionSandwich construction Meter-in control ABVQNPSA10 - A
QNPSA 10-A/B-32 - G24/WD - D1Sandwich constructionFlange construction A/BQNPFA10 - A/B
QNPSA 10-A/B-63 - G12/ME - A1Sandwich constructionFlange construction A/BQNPSA10 - A
