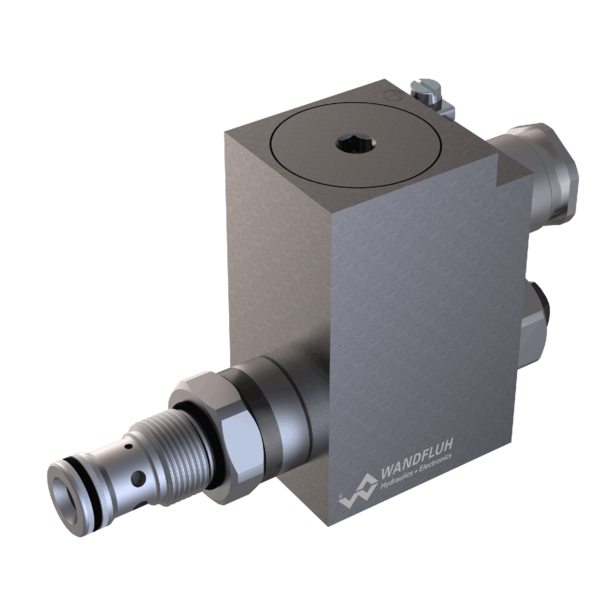

D_BPM22
防爆比例节流插装阀 Ex d II C
Description
直接操作的比例节流阀，采用旋入式阀芯设计，用于符合ISO7789标准的腔体。 当电磁铁断电时，控制阀芯被弹簧固定在关闭（DN）或打开（DO）位置。电流的变化伴随着体积流量的比例变化。这些阀门的特点是极其敏感的开启和关闭行为以及低滞后。Wandfluh比例放大器可用于控制（见寄存器1.13）。阻燃封装的防爆电磁铁线圈可以防止内部的爆炸逃到外面，也可以防止可燃的表面温度。
Application
比例节流阀适用于固定或移动装置中运动序列的平稳控制。这些阀门适合在危险地区、地面上使用，也适合在采矿业使用。旋入式滤芯非常适用于安装在控制块中。可使用阶梯工具在钢块和铝块上制作滤芯安装孔（租用或购买）。请参考寄存器2.13中的数据表。
Key facts
比例节流阀芯
直接控制
Qmax = 45 l/min
QNmax = 25 l/min
pmax = 350 bar
| Wandfluh | DNBPM22-10-G24/L15/MA | 642.315 | DNBPM22-10/L15/MA | U= 24 VDC |
| Wandfluh | DNBPM22-10-G24/L15/UL-M187 | 642.3128 | DNBPM22-10/L15/UL-M187 | U= 24 VDC |
| Wandfluh | DNBPM22-10-G24/L15-D1 | 642.3089 | DNBPM22-10/L15-D1 | U= 24 VDC |
| Wandfluh | DNBPM22-10-G24/L9-D1 | 642.3085 | DNBPM22-10/L9-D1 | U= 24 VDC |
| Wandfluh | DNBPM22-25-G24/L15 | 642.3114 | DNBPM22-25/L15 | U= 24 VDC |
| Wandfluh | DNBPM22-25-G24/L15-D1 | 642.3098 | DNBPM22-25/L15-D1 | U= 24 VDC |
| Wandfluh | DNBPM22-6,3-G24/L15 | 642.311 | DNBPM22-6,3/L15 | U= 24 VDC |
| Wandfluh | DNBPM22-6,3-G24/L15-D1 | 642.3084 | DNBPM22-6,3/L15-D1 | U= 24 VDC |
| Wandfluh | DOBPM22-10-G24/L15 | 642.313 | DOBPM22-10/L15 | U= 24 VDC |
| Wandfluh | DOBPM22-25-G24/L15 | 642.3135 | DOBPM22-25/L15 | U= 24 VDC |
| Wandfluh | DOBPM22-25-X5/L15 | 642.3138 | DOBPM22-25/L15 | 无线圈 |
| Wandfluh | DOBPM22-25-G24/L15-D1 | 642.3147 | DOBPM22-25/L15-D1 | U= 24 VDC |
| Wandfluh | DOBPM22-6,3-G24/L15 | 642.3097 | DOBPM22-6,3/L15 | U= 24 VDC |
