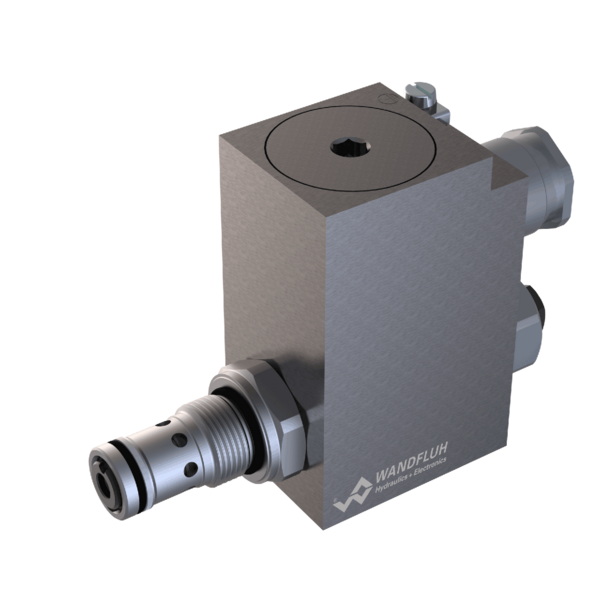

QNBPM22
防爆比例2通流量控制插装阀 Ex d II C
Description
直接操作的负载补偿比例流量控制阀，采用旋入式阀芯设计，用于符合ISO7789标准的腔体。 当电磁铁断电时，控制阀芯由弹簧保持在关闭位置。电流的变化伴随着体积流量的比例变化。介质从入口（1）经节流活塞和控制活塞流向受控出口（2）。防爆封装的电磁线圈可以防止内部的爆炸逃逸到外部，也可以防止可燃的表面温度。
Application
比例流量控制阀适用于精确的速度控制，在这种情况下，无论入口和出口压力如何，用户流量必须保持恒定。这些阀门适合在危险地区、地面上使用，也适合在采矿业使用。旋入式滤芯非常适用于安装在控制块中。可使用阶梯工具在钢块和铝块上制作滤芯安装孔（租用或购买）。请参考寄存器2.13中的数据表。
Key facts
比例式2路流量控制盒
直接控制
Qmax = 28 l/min
QN max=25 l/min
pmax = 350 bar
| Wandfluh | QNBPM22-16-G12/L15 | 650.3125 | QNBPM22-16/L15 | U= 12 VDC |
| Wandfluh | QNBPM22-16-G24/L15 | 650.3078 | QNBPM22-16/L15 | U= 24 VDC |
| Wandfluh | QNBPM22-16-G24/L15/MA | 650.3134 | QNBPM22-16/L15/MA | U= 24 VDC |
| Wandfluh | QNBPM22-25-G24/L15 | 650.3095 | QNBPM22-25/L15 | U= 24 VDC |
| Wandfluh | QNBPM22-25-G24/L15/MA | 650.3111 | QNBPM22-25/L15/MA | U= 24 VDC |
| Wandfluh | QNBPM22-25-G24/L15-M248 | 650.3088 | QNBPM22-25/L15-M248 | U= 24 VDC |
| Wandfluh | QNBPM22-3,2-G24/L15 | 650.3132 | QNBPM22-3,2/L15 | U= 24 VDC |
| Wandfluh | QNBPM22-3,2-G24/L15-M248 | 650.3098 | QNBPM22-3,2/L15-M248 | U= 24 VDC |
| Wandfluh | QNBPM22-8-G12/L15 | 650.3123 | QNBPM22-8/L15 | U= 12 VDC |
| Wandfluh | QNBPM22-8-G24/L15 | 650.3082 | QNBPM22-8/L15 | U= 24 VDC |
| Wandfluh | QNBPM22-8-G24/L15/MA | 650.3124 | QNBPM22-8/L15/MA | U= 24 VDC |
