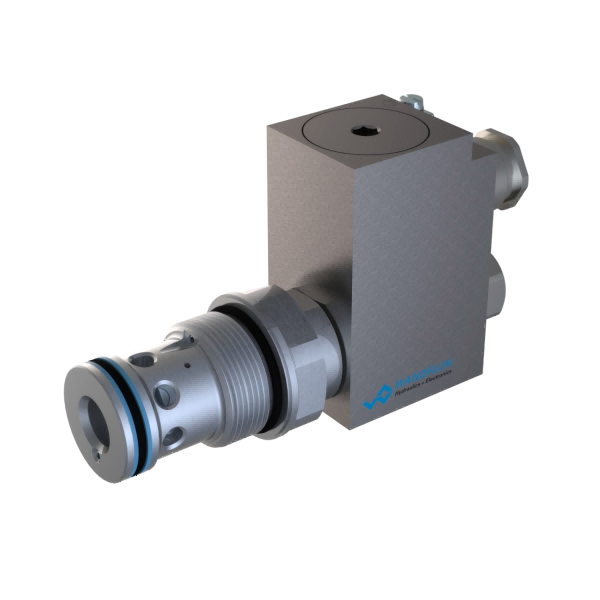

SVYPM42
电磁无泄漏阀插装阀 （先导式、防爆） Ex d II C
描述
Pilot 按照 ISO 7789 操作了 2/2 向电磁阀弹芯，采用旋入式腔体结构。AB和CB执行在带电位置关闭，BA和BC执行在无电状态。这样，主线轴几乎可以无泄漏地闭合，依靠施加的压力。相反方向，阀门在达到开启压力后打开。密封封装的Ex保护电磁铁线圈防止内部爆炸穿透外部，同时保持可燃表面温度。
应用
这些阀门适用于爆炸危险区、露天煤层以及矿井。弹跳阀用于阀门紧闭功能的关键场合，如无泄漏的承载、夹紧或夹持。对于钢块和铝块的筒腔加工，有空腔刀具可供选择（可租用或购买）。请参阅寄存器2.13的数据表。
关键事实
电磁阀操作的弹簧阀筒
电磁阀驱动
导向仪正常开启，正常闭合
两向
Q马克斯= 300 升/分钟
p马克斯= 350 bar
| Wandfluh | SVYPM42-AB-G24/L15 | 500.5013 | SVYPM42-AB/L15 | U= 24 VDC |
| Wandfluh | SVYPM42-AB-G24/L15-D1 | 500.5021 | SVYPM42-AB/L15-D1 | U= 24 VDC |
| Wandfluh | SVYPM42-AB-G24/L15-Z604 | 500.5027 | SVYPM42-AB/L15-Z604 | U= 24 VDC |
| Wandfluh | SVYPM42-AB-G24/L17/UL | 500.5063 | SVYPM42-AB/L17/UL | U= 24 VDC |
| Wandfluh | SVYPM42-BA-G24/L15 | 500.5059 | SVYPM42-BA/L15 | U= 24 VDC |
| Wandfluh | SVYPM42-BA-X5/L15 | 500.504 | SVYPM42-BA/L15 | 无线圈 |
| Wandfluh | SVYPM42-BA-G24/L15-D1 | 500.5067 | SVYPM42-BA/L15-D1 | U= 24 VDC |
| Wandfluh | SVYPM42-BA-G24/L15-HZ | 500.5069 | SVYPM42-BA/L15-HZ | U= 24 VDC |
| Wandfluh | SVYPM42-BC-G12/L15 | 500.5047 | SVYPM42-BC/L15 | U= 12 VDC |
| Wandfluh | SVYPM42-BC-G24/L15 | 500.5015 | SVYPM42-BC/L15 | U= 24 VDC |
| Wandfluh | SVYPM42-BC-X5/L15 | 500.5034 | SVYPM42-BC/L15 | 无线圈 |
| Wandfluh | SVYPM42-CB-G24/L15-HG | 500.506 | SVYPM42-CB/L15-HG | U= 24 VDC |
